58 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.58

Каталог SECO 2015 Вспомогательный инструмент Стр. 58 0058 Lab2u

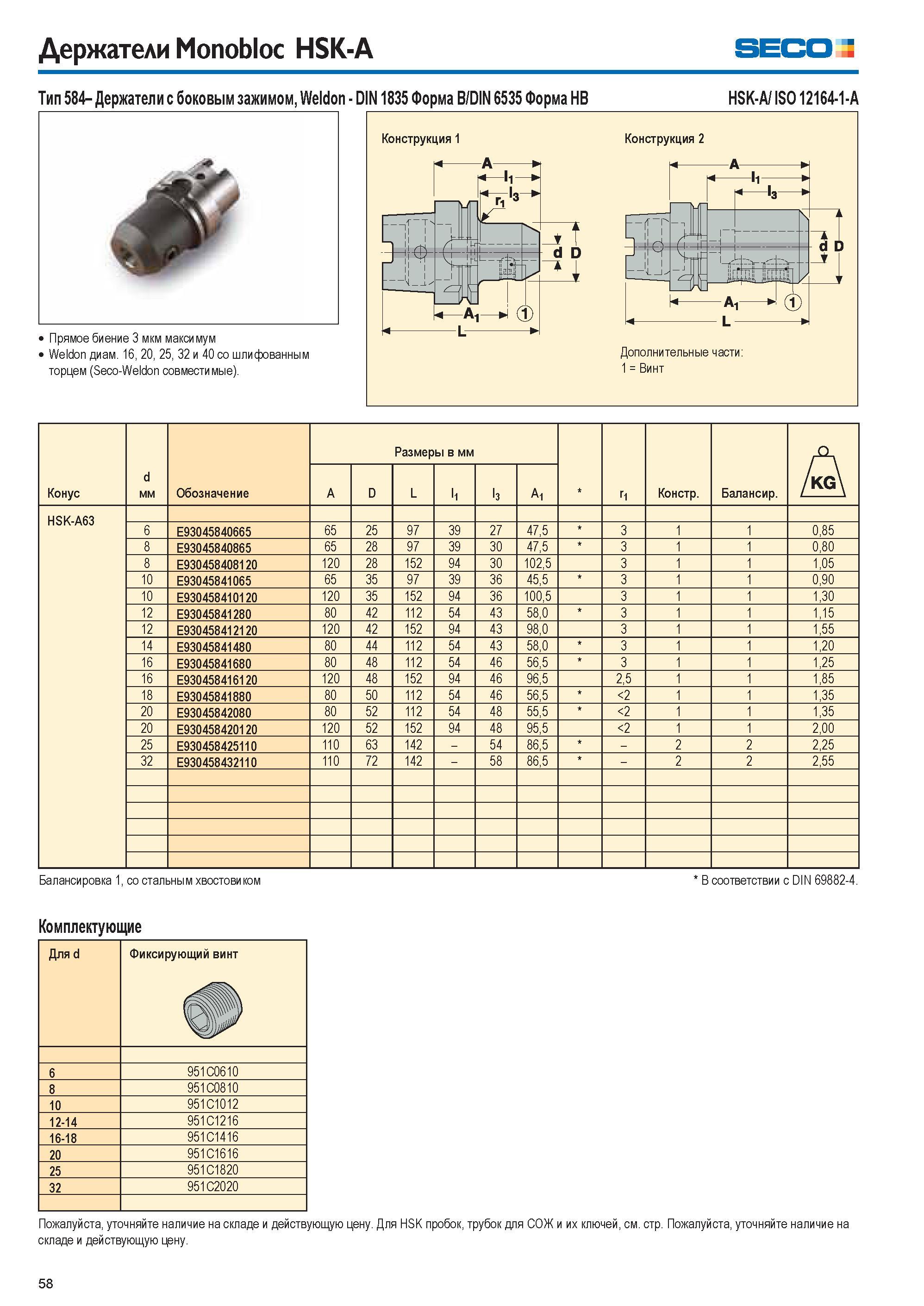

Держатели Monobloc HSK-A Seco Тип 584- Держатели с боковым зажимом, Weldon DIN 1835 Форма B/DIN 6535 Форма HB HSK-A/ ISO 12164-1-A Прямое биение 3 мкм максимум Weldon диам. 16, 20, 25, 32 и 40 со шлифованным торцем (Seco-Weldon совместимые). Конструкция 1 Конструкция 2 Дополнительные части 1 = Винт Конус d мм Обозначение Размеры в мм П Констр. Балансир. А D L l1 l3 A1 HSK-A63 6 E93045840665 65 25 97 39 27 47,5 3 1 1 0,85 8 E93045840865 65 28 97 39 30 47,5 3 1 1 0,80 8 E930458408120 120 28 152 94 30 102,5 3 1 1 1,05 10 E93045841065 65 35 97 39 36 45,5 3 1 1 0,90 10 E930458410120 120 35 152 94 36 100,5 3 1 1 1,30 12 E93045841280 80 42 112 54 43 58,0 3 1 1 1,15 12 E930458412120 120 42 152 94 43 98,0 3 1 1 1,55 14 E93045841480 80 44 112 54 43 58,0 3 1 1 1,20 16 E93045841680 80 48 112 54 46 56,5 3 1 1 1,25 16 E930458416120 120 48 152 94 46 96,5 2,5 1 1 1,85 18 E93045841880 80 50 112 54 46 56,5 <2 1 1 1,35 20 E93045842080 80 52 112 54 48 55,5 <2 1 1 1,35 20 E930458420120 120 52 152 94 48 95,5 <2 1 1 2,00 25 E930458425110 110 63 142 54 86,5 2 2 2,25 32 E930458432110 110 72 142 58 86,5 2 2 2,55 Балансировка 1, со стальным хвостовиком В соответствии с DIN 69882-4. Комплектующие Для d Фиксирующий винт 6 951C0610 8 951C0810 10 951C1012 12-14 951C1216 16-18 951C1416 20 951C1616 25 951C1820 32 951C2020 Пожалуйста, уточняйте наличие на складе и действующую цену. Для HSK пробок, трубок для СОЖ и их ключей, см. стр. Пожалуйста, уточняйте наличие на складе и действующую цену. 58
