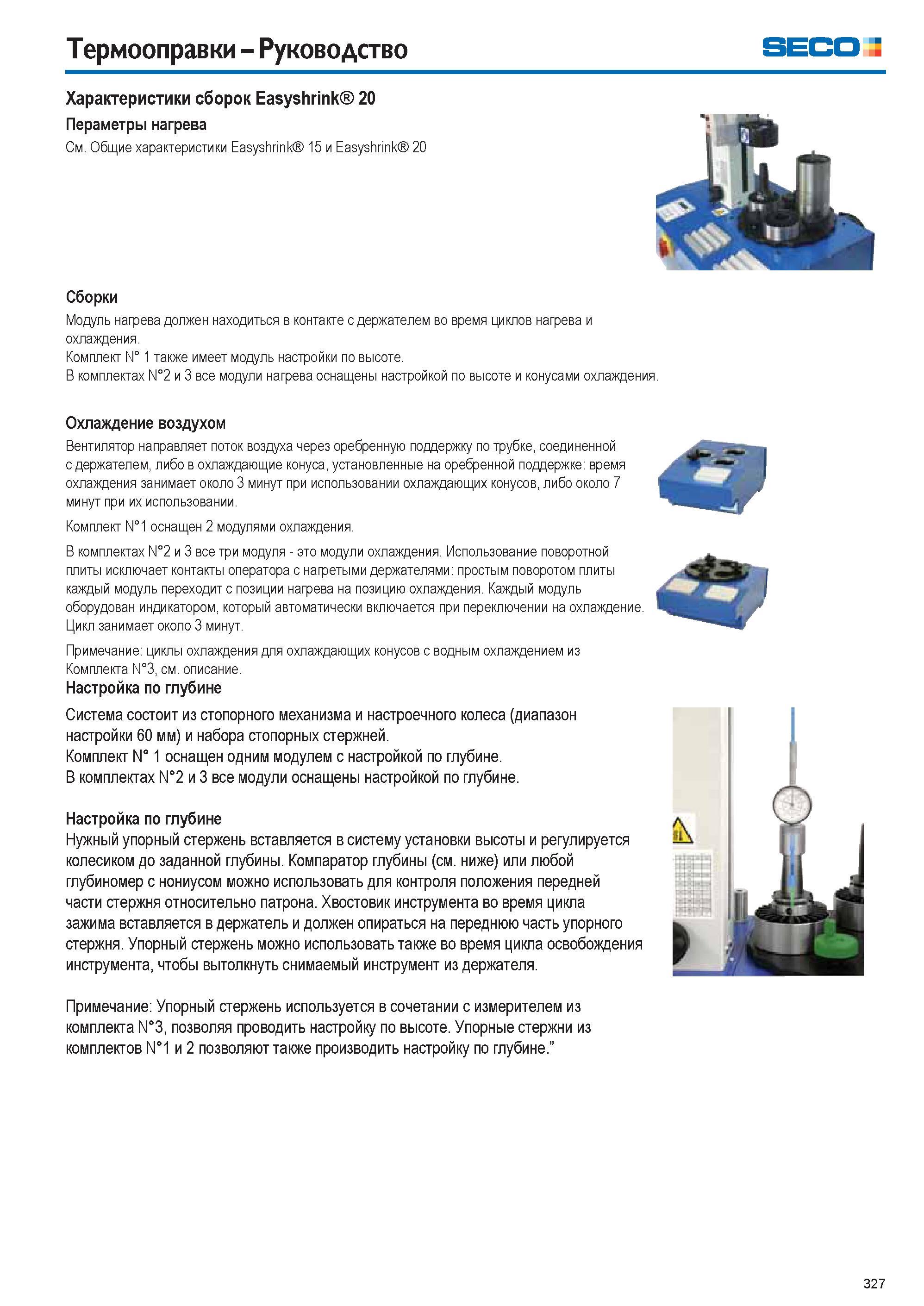

Термооправки Руководство SECO Характеристики сборок Easyshrink 20 Пераметры нагрева См. Общие характеристики Easyshrink 15 и Easyshrink 20 Сборки Модуль нагрева должен находиться в контакте с держателем во время циклов нагрева и охлаждения. Комплект N° 1 также имеет модуль настройки по высоте. В комплектах N°2 и 3 все модули нагрева оснащены настройкой по высоте и конусами охлаждения. Охлаждение воздухом Вентилятор направляет поток воздуха через оребренную поддержку по трубке, соединенной с держателем, либо в охлаждающие конуса, установленные на оребренной поддержке время охлаждения занимает около 3 минут при использовании охлаждающих конусов, либо около 7 минут при их использовании. Комплект N°1 оснащен 2 модулями охлаждения. В комплектах N°2 и 3 все три модуля это модули охлаждения. Использование поворотной плиты исключает контакты оператора с нагретыми держателями простым поворотом плиты каждый модуль переходит с позиции нагрева на позицию охлаждения. Каждый модуль оборудован индикатором, который автоматически включается при переключении на охлаждение. Цикл занимает около 3 минут. Примечание циклы охлаждения для охлаждающих конусов с водным охлаждением из Комплекта N°3, см. описание. Настройка по глубине Система состоит из стопорного механизма и настроечного колеса (диапазон настройки 60 мм) и набора стопорных стержней. Комплект N° 1 оснащен одним модулем с настройкой по глубине. В комплектах N°2 и 3 все модули оснащены настройкой по глубине. Настройка по глубине Нужный упорный стержень вставляется в систему установки высоты и регулируется колесиком до заданной глубины. Компаратор глубины (см. ниже) или любой глубиномер с нониусом можно использовать для контроля положения передней части стержня относительно патрона. Хвостовик инструмента во время цикла зажима вставляется в держатель и должен опираться на переднюю часть упорного стержня. Упорный стержень можно использовать также во время цикла освобождения инструмента, чтобы вытолкнуть снимаемый инструмент из держателя. Примечание Упорный стержень используется в сочетании с измерителем из комплекта N°3, позволяя проводить настройку по высоте. Упорные стержни из комплектов N°1 и 2 позволяют также производить настройку по глубине.” 327
