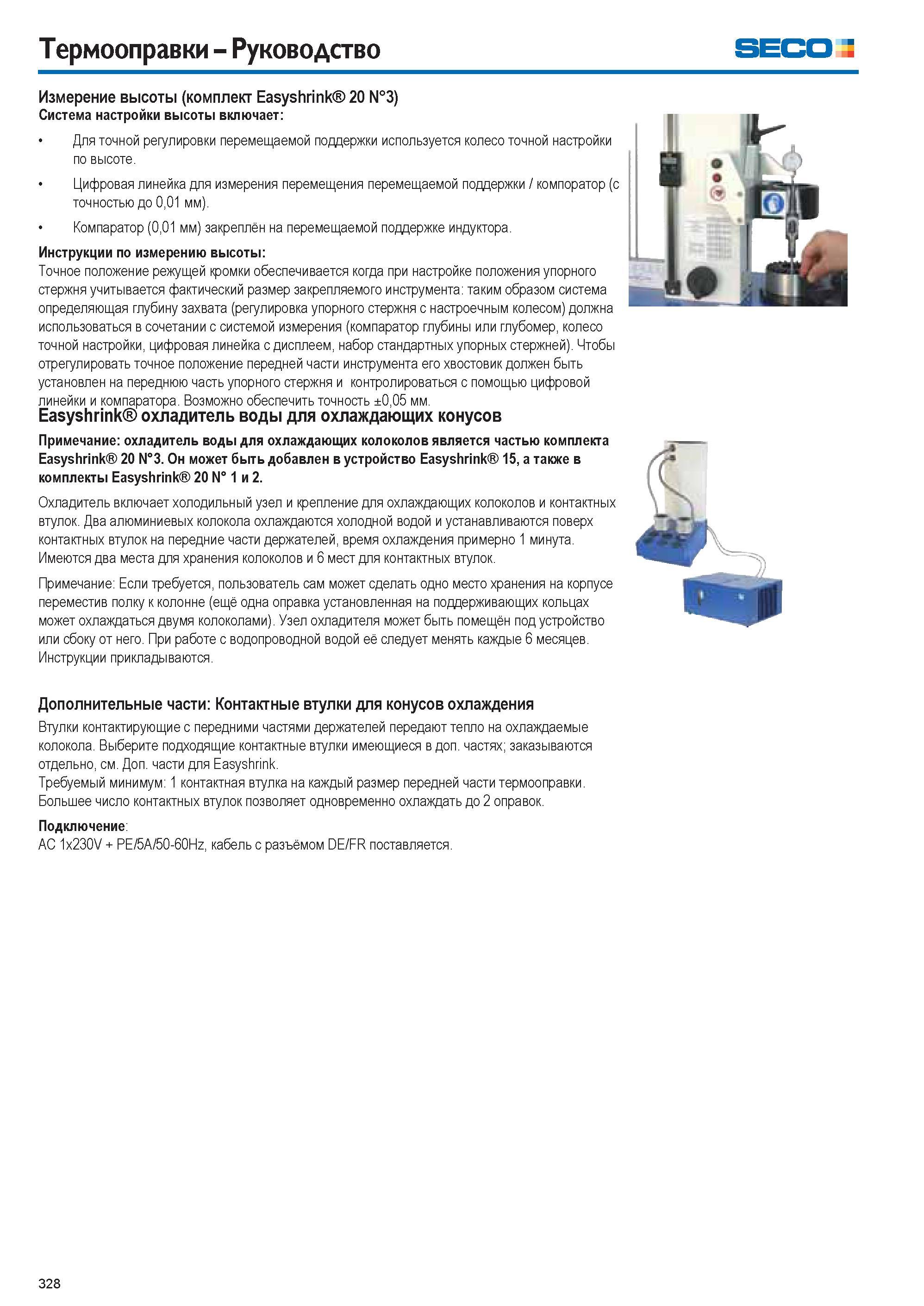

Термооправки Руководство Seco Измерение высоты (комплект Easyshrink 20 N°3) Система настройки высоты включает Для точной регулировки перемещаемой поддержки используется колесо точной настройки по высоте. Цифровая линейка для измерения перемещения перемещаемой поддержки / компоратор (с точностью до 0,01 мм). Компаратор (0,01 мм) закреплён на перемещаемой поддержке индуктора. Инструкции по измерению высоты Точное положение режущей кромки обеспечивается когда при настройке положения упорного стержня учитывается фактический размер закрепляемого инструмента таким образом система определяющая глубину захвата (регулировка упорного стержня с настроечным колесом) должна использоваться в сочетании с системой измерения (компаратор глубины или глубомер, колесо точной настройки, цифровая линейка с дисплеем, набор стандартных упорных стержней). Чтобы отрегулировать точное положение передней части инструмента его хвостовик должен быть установлен на переднюю часть упорного стержня и контролироваться с помощью цифровой линейки и компаратора. Возможно обеспечить точность ±0,05 мм. Easyshrink охладитель воды для охлаждающих конусов Примечание охладитель воды для охлаждающих колоколов является частью комплекта Easyshrink 20 N°3. Он может быть добавлен в устройство Easyshrink 15, а также в комплекты Easyshrink 20 N° 1 и 2. Охладитель включает холодильный узел и крепление для охлаждающих колоколов и контактных втулок. Два алюминиевых колокола охлаждаются холодной водой и устанавливаются поверх контактных втулок на передние части держателей, время охлаждения примерно 1 минута. Имеются два места для хранения колоколов и 6 мест для контактных втулок. Примечание Если требуется, пользователь сам может сделать одно место хранения на корпусе переместив полку к колонне (ещё одна оправка установленная на поддерживающих кольцах может охлаждаться двумя колоколами). Узел охладителя может быть помещён под устройство или сбоку от него. При работе с водопроводной водой её следует менять каждые 6 месяцев. Инструкции прикладываются. Дополнительные части Контактные втулки для конусов охлаждения Втулки контактирующие с передними частями держателей передают тепло на охлаждаемые колокола. Выберите подходящие контактные втулки имеющиеся в доп. частях; заказываются отдельно, см. Дополнительные части для Easyshrink. Требуемый минимум 1 контактная втулка на каждый размер передней части термооправки. Большее число контактных втулок позволяет одновременно охлаждать до 2 оправок. Подключение AC 1x230V + PE/5A/50-60Hz, кабель с разъёмом DE/FR поставляется. 328
