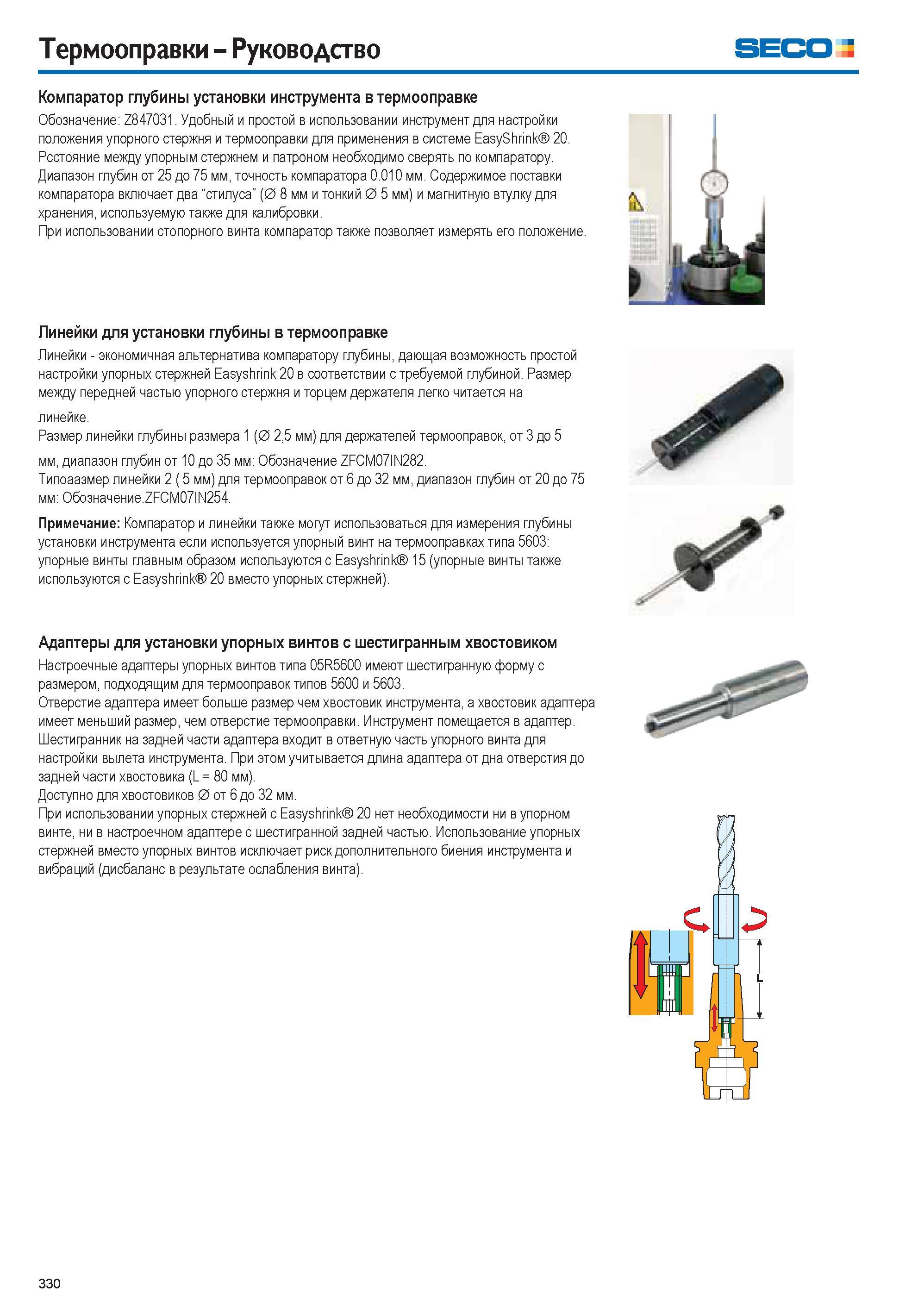

Термооправки Руководство SECO 3 Компаратор глубины установки инструмента в термооправке Обозначение Z847031. Удобный и простой в использовании инструмент для настройки положения упорного стержня и термооправки для применения в системе EasyShrink 20. Рсстояние между упорным стержнем и патроном необходимо сверять по компаратору. Диапазон глубин от 25 до 75 мм, точность компаратора 0.010 мм. Содержимое поставки компаратора включает два “стилуса” (0 8 мм и тонкий 0 5 мм) и магнитную втулку для хранения,используемую также для калибровки. При использовании стопорного винта компаратор также позволяет измерять его положение. Линейки для установки глубины в термооправке Линейки экономичная альтернатива компаратору глубины, дающая возможность простой настройки упорных стержней Easyshrink 20 в соответствии с требуемой глубиной. Размер между передней частью упорного стержня и торцем держателя легко читается на линейке. Размер линейки глубины размера 1 (0 2,5 мм) для держателей термооправок, от 3 до 5 мм, диапазон глубин от 10 до 35 мм Обозначение ZFCM07IN282. Типоаазмер линейки 2 ( 5 мм) для термооправок от 6 до 32 мм, диапазон глубин от 20 до 75 мм Обозначение.ZFCM07IN254. Примечание Компаратор и линейки также могут использоваться для измерения глубины установки инструмента если используется упорный винт на термооправках типа 5603 упорные винты главным образом используются с Easyshrink 15 (упорные винты также используются с Easyshrink 20 вместо упорных стержней). Адаптеры для установки упорных винтов с шестигранным хвостовиком Настроечные адаптеры упорных винтов типа 05R5600 имеют шестигранную форму с размером, подходящим для термооправок типов 5600 и 5603. Отверстие адаптера имеет больше размер чем хвостовик инструмента, а хвостовик адаптера имеет меньший размер, чем отверстие термооправки. Инструмент помещается в адаптер. Шестигранник на задней части адаптера входит в ответную часть упорного винта для настройки вылета инструмента. При этом учитывается длина адаптера от дна отверстия до задней части хвостовика (L = 80 мм). Доступно для хвостовиков 0 от 6 до 32 мм. При использовании упорных стержней с Easyshrink 20 нет необходимости ни в упорном винте, ни в настроечном адаптере с шестигранной задней частью. Использование упорных стержней вместо упорных винтов исключает риск дополнительного биения инструмента и вибраций (дисбаланс в результате ослабления винта). 330
