324 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.324

Каталог SECO 2015 Вспомогательный инструмент Стр. 324 0324 Lab2u

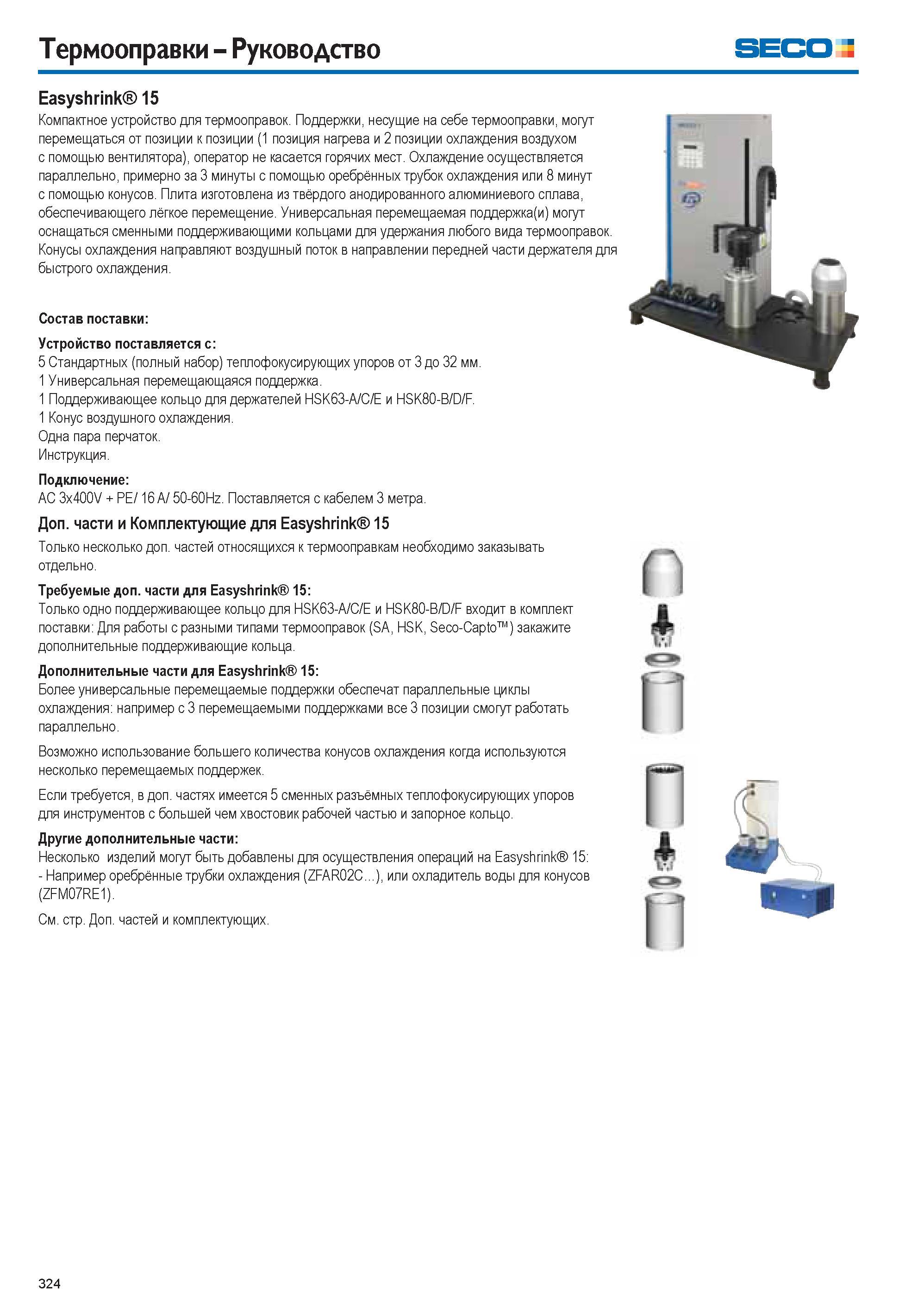

Термооправки Руководство SECO 3 Easyshrink 15 Компактное устройство для термооправок. Поддержки, несущие на себе термооправки, могут перемещаться от позиции к позиции (1 позиция нагрева и 2 позиции охлаждения воздухом с помощью вентилятора), оператор не касается горячих мест. Охлаждение осуществляется параллельно, примерно за 3 минуты с помощью оребрённых трубок охлаждения или 8 минут с помощью конусов. Плита изготовлена из твёрдого анодированного алюминиевого сплава, обеспечивающего лёгкое перемещение. Универсальная перемещаемая поддержка(и) могут оснащаться сменными поддерживающими кольцами для удержания любого вида термооправок. Конусы охлаждения направляют воздушный поток в направлении передней части держателя для быстрого охлаждения. Состав поставки Устройство поставляется с 5 Стандартных (полный набор) теплофокусирующих упоров от 3 до 32 мм. 1 Универсальная перемещающаяся поддержка. 1 Поддерживающее кольцо для держателей HSK63-A/C/E и HSK80-B/D/F. 1 Конус воздушного охлаждения. Одна пара перчаток. Инструкция. Подключение AC 3x400V + PE/ 16 A/ 50-60Hz. Поставляется с кабелем 3 метра. Дополнительные части и Комплектующие для Easyshrink 15 Только несколько доп. частей относящихся к термооправкам необходимо заказывать отдельно. Требуемые доп. части для Easyshrink 15 Только одно поддерживающее кольцо для HSK63-A/C/E и HSK80-B/D/F входит в комплект поставки Для работы с разными типами термооправок (SA, HSK, Seco-Capto ) закажите дополнительные поддерживающие кольца. Дополнительные части для Easyshrink 15 Более универсальные перемещаемые поддержки обеспечат параллельные циклы охлаждения например с 3 перемещаемыми поддержками все 3 позиции смогут работать параллельно. Возможно использование большего количества конусов охлаждения когда используются несколько перемещаемых поддержек. Если требуется, в доп. частях имеется 5 сменных разъёмных теплофокусирующих упоров для инструментов с большей чем хвостовик рабочей частью и запорное кольцо. Другие дополнительные части Несколько изделий могут быть добавлены для осуществления операций на Easyshrink 15 Например оребрённые трубки охлаждения (ZFAR02C...), или охладитель воды для конусов (ZFM07RE1). См. стр. Доп. частей и комплектующих. 324
