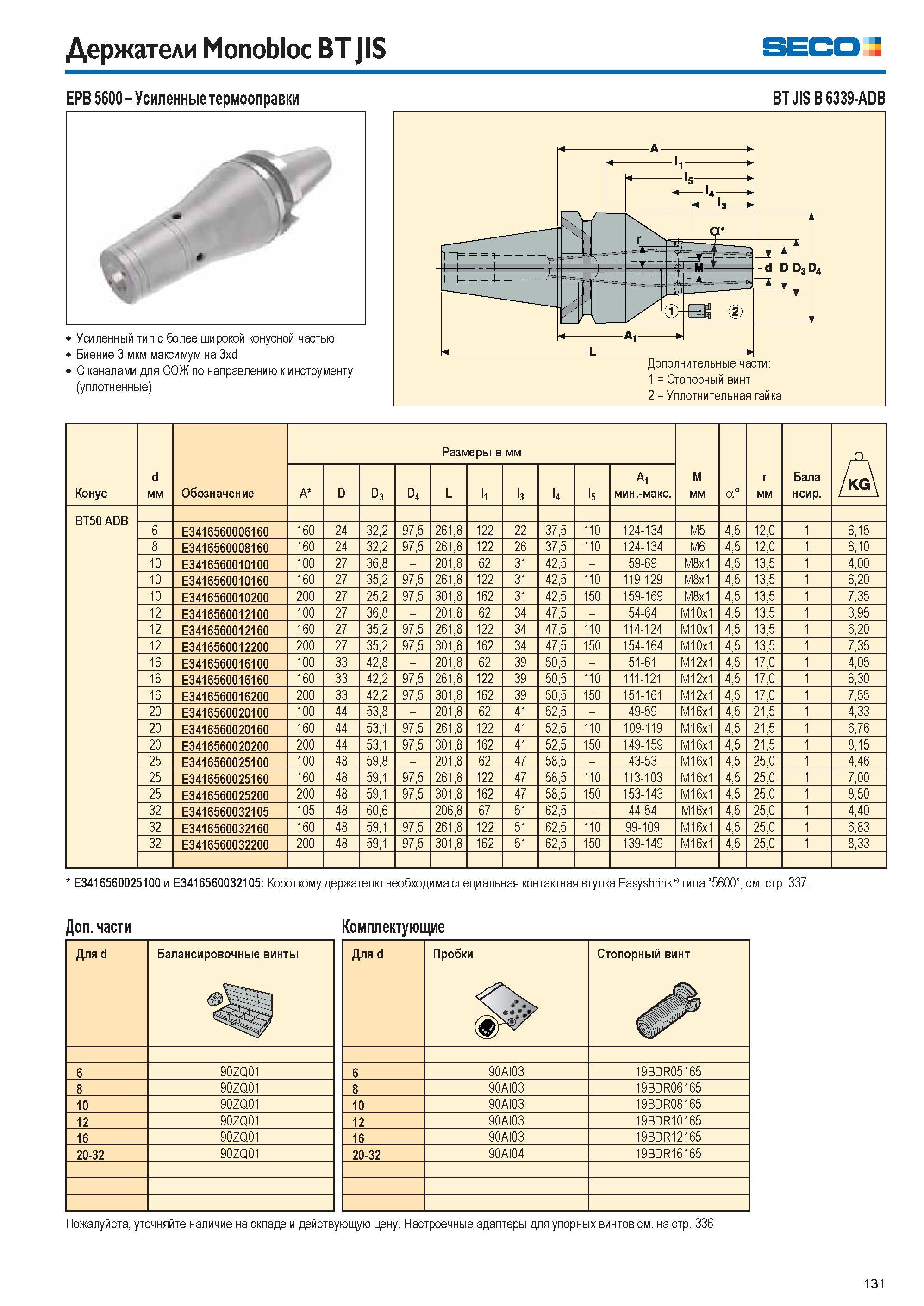

Держатели Monobloc BT JIS Seco EPB 5600 Усиленные термооправки Усиленный тип с более широкой конусной частью Биение 3 мкм максимум на 3хd С каналами для СОЖ по направлению к инструменту (уплотненные) BT JIS B 6339-ADB 1 = Стопорный винт 2 = Уплотнительная гайка Конус d мм Обозначение Размеры в мм M мм a° r мм Бала нсир. A A D D3 D4 L l1 l3 l4 l5 A1 мин.-макс. BT50 ADB 6 E3416560006160 160 24 32,2 97,5 261,8 122 22 37,5 110 124-134 M5 4,5 12,0 1 6,15 8 E3416560008160 160 24 32,2 97,5 261,8 122 26 37,5 110 124-134 M6 4,5 12,0 1 6,10 10 E3416560010100 100 27 36,8 201,8 62 31 42,5 59-69 M8x1 4,5 13,5 1 4,00 10 E3416560010160 160 27 35,2 97,5 261,8 122 31 42,5 110 119-129 M8x1 4,5 13,5 1 6,20 10 E3416560010200 200 27 25,2 97,5 301,8 162 31 42,5 150 159-169 M8x1 4,5 13,5 1 7,35 12 E3416560012100 100 27 36,8 201,8 62 34 47,5 54-64 M10x1 4,5 13,5 1 3,95 12 E3416560012160 160 27 35,2 97,5 261,8 122 34 47,5 110 114-124 M10x1 4,5 13,5 1 6,20 12 E3416560012200 200 27 35,2 97,5 301,8 162 34 47,5 150 154-164 M10x1 4,5 13,5 1 7,35 16 E3416560016100 100 33 42,8 201,8 62 39 50,5 51-61 M12x1 4,5 17,0 1 4,05 16 E3416560016160 160 33 42,2 97,5 261,8 122 39 50,5 110 111-121 M12x1 4,5 17,0 1 6,30 16 E3416560016200 200 33 42,2 97,5 301,8 162 39 50,5 150 151-161 M12x1 4,5 17,0 1 7,55 20 E3416560020100 100 44 53,8 201,8 62 41 52,5 49-59 M16x1 4,5 21,5 1 4,33 20 E3416560020160 160 44 53,1 97,5 261,8 122 41 52,5 110 109-119 M16x1 4,5 21,5 1 6,76 20 E3416560020200 200 44 53,1 97,5 301,8 162 41 52,5 150 149-159 M16x1 4,5 21,5 1 8,15 25 E3416560025100 100 48 59,8 201,8 62 47 58,5 43-53 M16x1 4,5 25,0 1 4,46 25 E3416560025160 160 48 59,1 97,5 261,8 122 47 58,5 110 113-103 M16x1 4,5 25,0 1 7,00 25 E3416560025200 200 48 59,1 97,5 301,8 162 47 58,5 150 153-143 M16x1 4,5 25,0 1 8,50 32 E3416560032105 105 48 60,6 206,8 67 51 62,5 44-54 M16x1 4,5 25,0 1 4,40 32 E3416560032160 160 48 59,1 97,5 261,8 122 51 62,5 110 99-109 M16x1 4,5 25,0 1 6,83 32 E3416560032200 200 48 59,1 97,5 301,8 162 51 62,5 150 139-149 M16x1 4,5 25,0 1 8,33 E3416560025100 и E3416560032105 Короткому держателю необходима специальная контактная втулка Easyshrink типа “5600”, см. стр. 337. Дополнительные части Для d Балансировочные винты 6 90ZQ01 8 90ZQ01 10 90ZQ01 12 90ZQ01 16 90ZQ01 20-32 90ZQ01 Комплектующие Для d Пробки ( 5 Стопорный винт 6 90AI03 19BDR05165 8 90AI03 19BDR06165 10 90AI03 19BDR08165 12 90AI03 19BDR10165 16 90AI03 19BDR12165 20-32 90AI04 19BDR16165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр. 336 131
