128 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.128

Каталог SECO 2015 Вспомогательный инструмент Стр. 128 0128 Lab2u

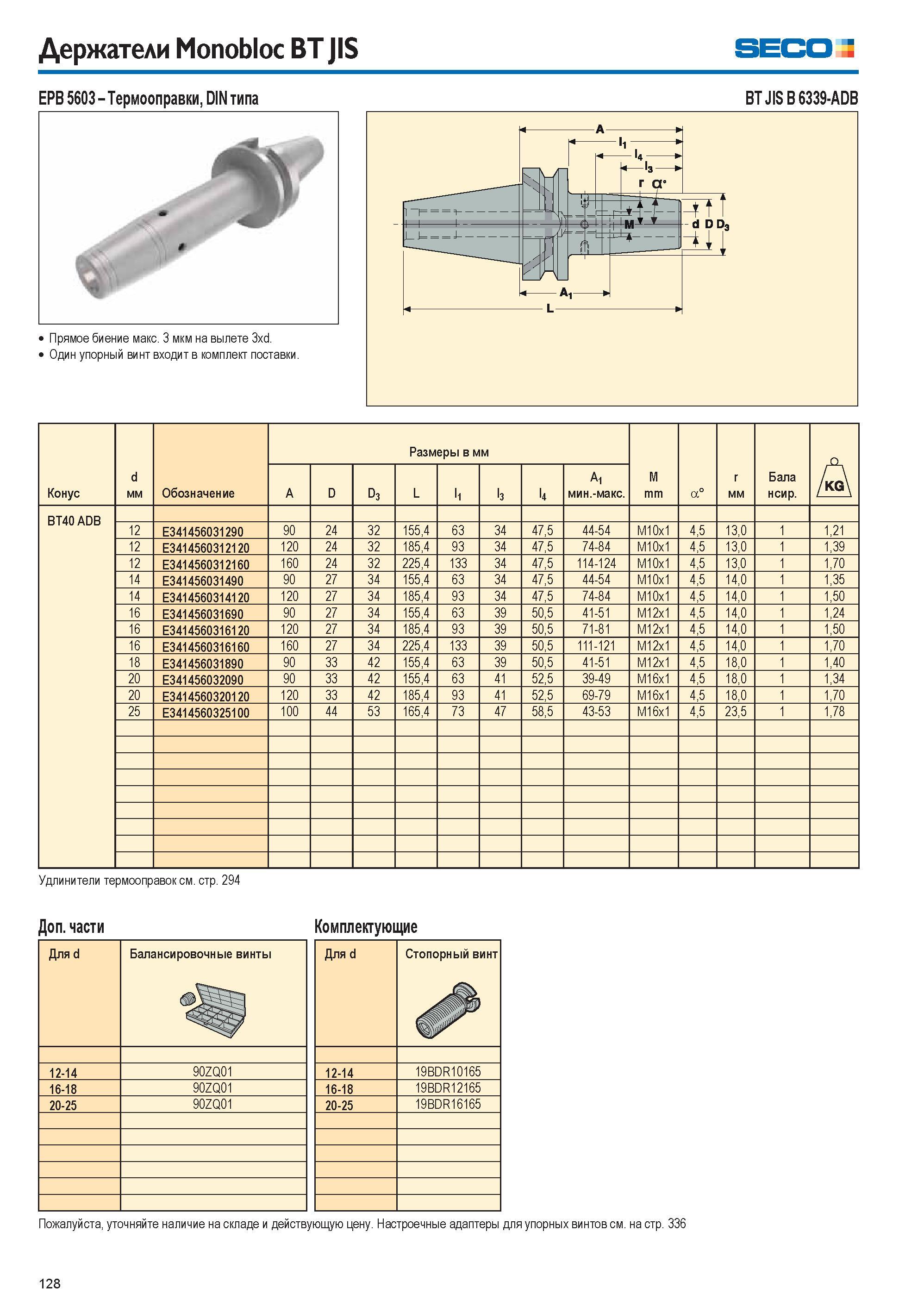

Держатели Monobloc BT JIS Seco EPB 5603 Термооправки, DIN типа BT JIS B 6339-ADB Прямое биение макс. 3 мкм на вылете 3xd. Один упорный винт входит в комплект поставки. Конус d мм Обозначение Размеры в мм M mm a° r мм Бала нсир. A A D D3 L l1 l3 l4 A1 мин.-макс. BT40 ADB 12 E341456031290 90 24 32 155,4 63 34 47,5 44-54 M10x1 4,5 13,0 1 1,21 12 E3414560312120 120 24 32 185,4 93 34 47,5 74-84 M10x1 4,5 13,0 1 1,39 12 E3414560312160 160 24 32 225,4 133 34 47,5 114-124 M10x1 4,5 13,0 1 1,70 14 E341456031490 90 27 34 155,4 63 34 47,5 44-54 M10x1 4,5 14,0 1 1,35 14 E3414560314120 120 27 34 185,4 93 34 47,5 74-84 M10x1 4,5 14,0 1 1,50 16 E341456031690 90 27 34 155,4 63 39 50,5 41-51 M12x1 4,5 14,0 1 1,24 16 E3414560316120 120 27 34 185,4 93 39 50,5 71-81 M12x1 4,5 14,0 1 1,50 16 E3414560316160 160 27 34 225,4 133 39 50,5 111-121 M12x1 4,5 14,0 1 1,70 18 E341456031890 90 33 42 155,4 63 39 50,5 41-51 M12x1 4,5 18,0 1 1,40 20 E341456032090 90 33 42 155,4 63 41 52,5 39-49 M16x1 4,5 18,0 1 1,34 20 E3414560320120 120 33 42 185,4 93 41 52,5 69-79 M16x1 4,5 18,0 1 1,70 25 E3414560325100 100 44 53 165,4 73 47 58,5 43-53 M16x1 4,5 23,5 1 1,78 Удлинители термооправок см. стр. 294 Дополнительные части Комплектующие Для d Балансировочные винты Для d Стопорный винт 12-14 90ZQ01 12-14 19BDR10165 16-18 90ZQ01 16-18 19BDR12165 20-25 90ZQ01 20-25 19BDR16165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр. 336 128
