129 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.129

Каталог SECO 2015 Вспомогательный инструмент Стр. 129 0129 Lab2u

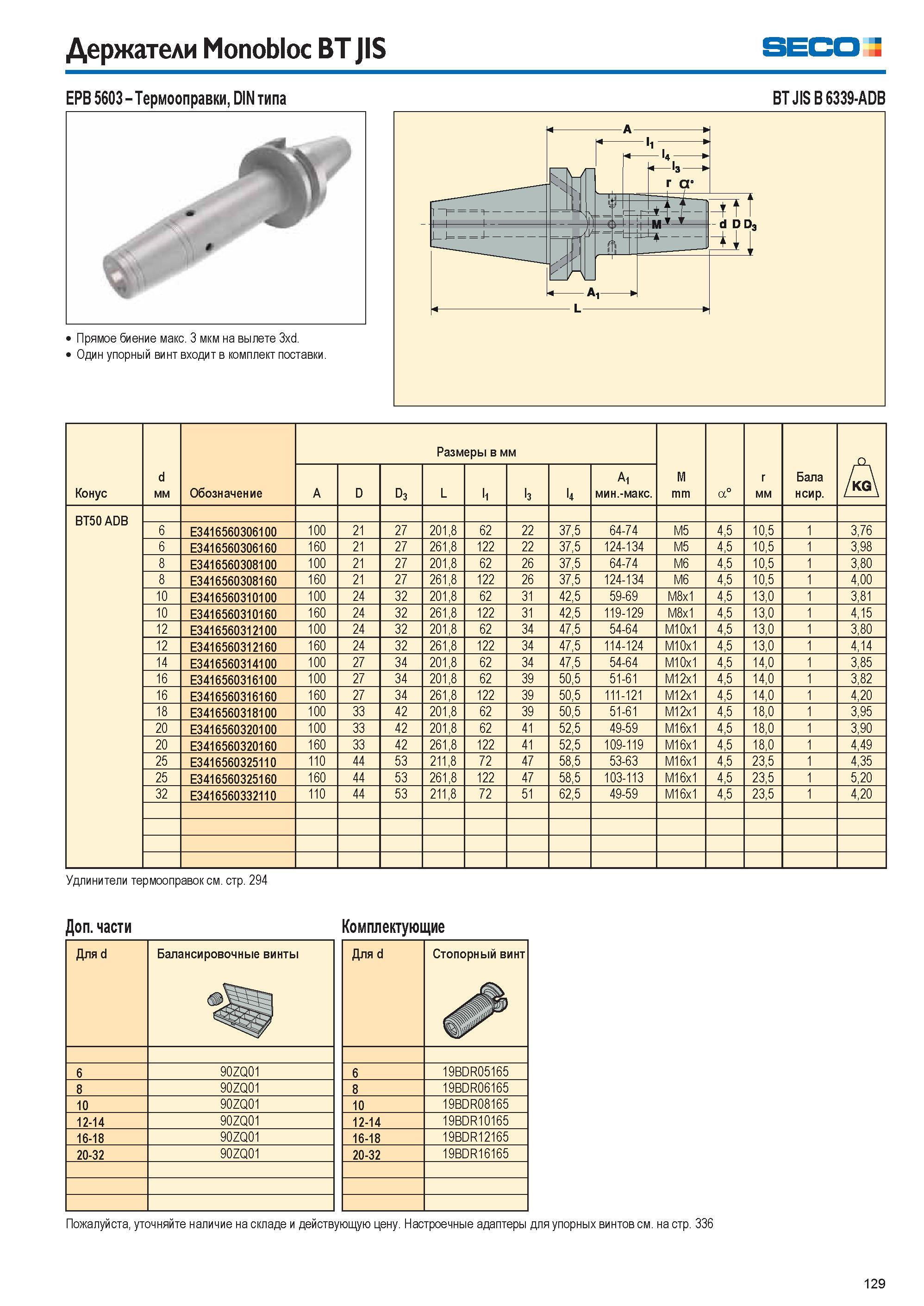

Держатели Monobloc BT JIS Seco EPB 5603 Термооправки, DIN типа Прямое биение макс. 3 мкм на вылете 3xd. Один упорный винт входит в комплект поставки. BT JIS B 6339-ADB Конус d мм Обозначение Размеры в мм M mm a° r мм Бала нсир. A A D D3 L l1 l3 l4 A1 мин.-макс. BT50 ADB 6 E3416560306100 100 21 27 201,8 62 22 37,5 64-74 M5 4,5 10,5 1 3,76 6 E3416560306160 160 21 27 261,8 122 22 37,5 124-134 M5 4,5 10,5 1 3,98 8 E3416560308100 100 21 27 201,8 62 26 37,5 64-74 M6 4,5 10,5 1 3,80 8 E3416560308160 160 21 27 261,8 122 26 37,5 124-134 M6 4,5 10,5 1 4,00 10 E3416560310100 100 24 32 201,8 62 31 42,5 59-69 M8x1 4,5 13,0 1 3,81 10 E3416560310160 160 24 32 261,8 122 31 42,5 119-129 M8x1 4,5 13,0 1 4,15 12 E3416560312100 100 24 32 201,8 62 34 47,5 54-64 M10x1 4,5 13,0 1 3,80 12 E3416560312160 160 24 32 261,8 122 34 47,5 114-124 M10x1 4,5 13,0 1 4,14 14 E3416560314100 100 27 34 201,8 62 34 47,5 54-64 M10x1 4,5 14,0 1 3,85 16 E3416560316100 100 27 34 201,8 62 39 50,5 51-61 M12x1 4,5 14,0 1 3,82 16 E3416560316160 160 27 34 261,8 122 39 50,5 111-121 M12x1 4,5 14,0 1 4,20 18 E3416560318100 100 33 42 201,8 62 39 50,5 51-61 M12x1 4,5 18,0 1 3,95 20 E3416560320100 100 33 42 201,8 62 41 52,5 49-59 M16x1 4,5 18,0 1 3,90 20 E3416560320160 160 33 42 261,8 122 41 52,5 109-119 M16x1 4,5 18,0 1 4,49 25 E3416560325110 110 44 53 211,8 72 47 58,5 53-63 M16x1 4,5 23,5 1 4,35 25 E3416560325160 160 44 53 261,8 122 47 58,5 103-113 M16x1 4,5 23,5 1 5,20 32 E3416560332110 110 44 53 211,8 72 51 62,5 49-59 M16x1 4,5 23,5 1 4,20 Удлинители термооправок см. стр. 294 Дополнительные части Комплектующие Для d Балансировочные винты Для d Стопорный винт 6 90ZQ01 6 19BDR05165 8 90ZQ01 8 19BDR06165 10 90ZQ01 10 19BDR08165 12-14 90ZQ01 12-14 19BDR10165 16-18 90ZQ01 16-18 19BDR12165 20-32 90ZQ01 20-32 19BDR16165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр. 336 129
