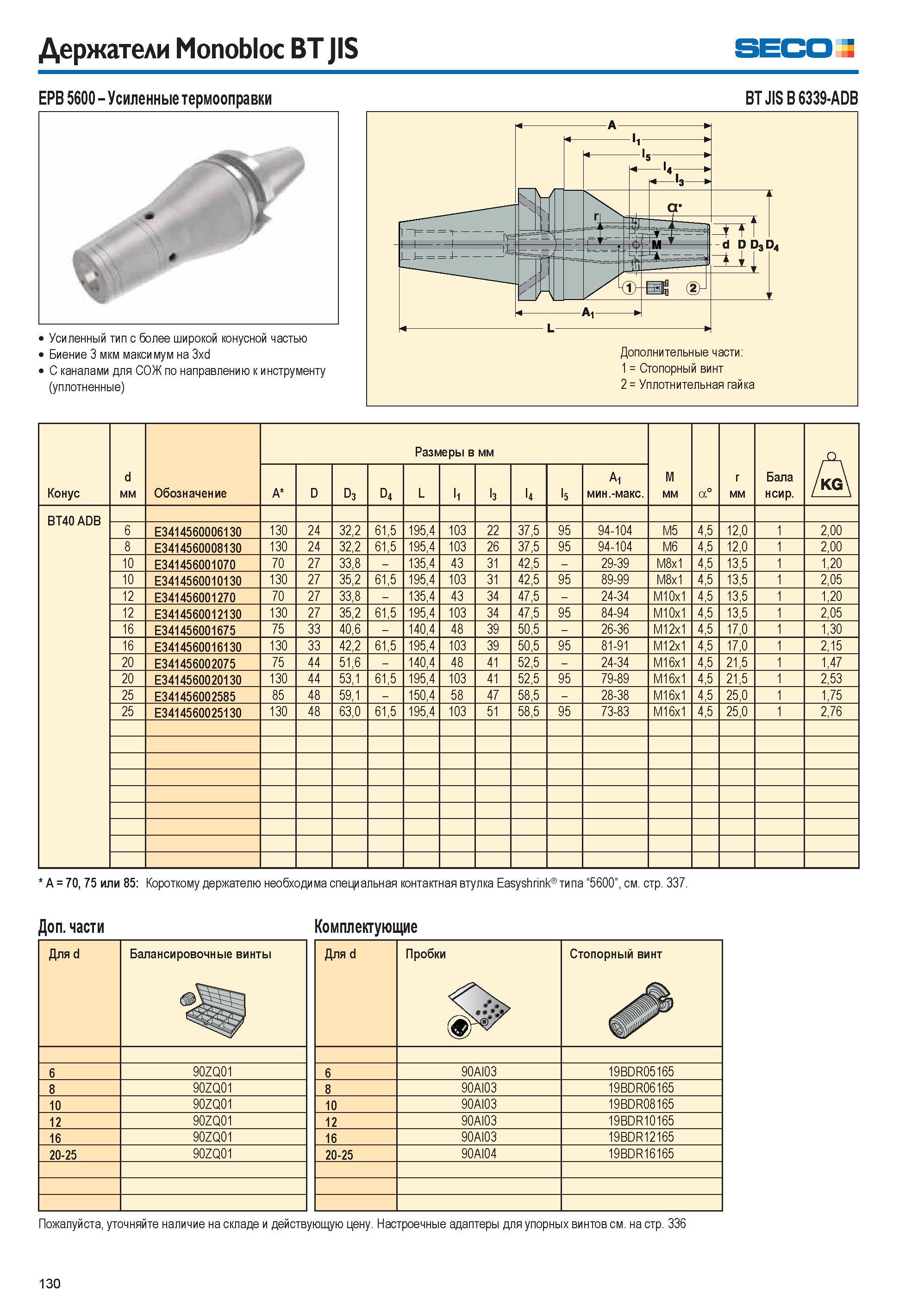

Держатели Monobloc BT JIS Seco EPB 5600 Усиленные термооправки Усиленный тип с более широкой конусной частью Биение 3 мкм максимум на 3хd С каналами для СОЖ по направлению к инструменту (уплотненные) BT JIS B 6339-ADB Конус d мм Обозначение Размеры в мм M мм a” r мм Бала нсир. A A D D3 D4 L l1 l3 l4 l5 A1 мин.-макс. BT40 ADB 6 E3414560006130 130 24 32,2 61,5 195,4 103 22 37,5 95 94-104 M5 4,5 12,0 1 2,00 8 E3414560008130 130 24 32,2 61,5 195,4 103 26 37,5 95 94-104 M6 4,5 12,0 1 2,00 10 E341456001070 70 27 33,8 135,4 43 31 42,5 29-39 M8x1 4,5 13,5 1 1,20 10 E3414560010130 130 27 35,2 61,5 195,4 103 31 42,5 95 89-99 M8x1 4,5 13,5 1 2,05 12 E341456001270 70 27 33,8 135,4 43 34 47,5 24-34 M10x1 4,5 13,5 1 1,20 12 E3414560012130 130 27 35,2 61,5 195,4 103 34 47,5 95 84-94 M10x1 4,5 13,5 1 2,05 16 E341456001675 75 33 40,6 140,4 48 39 50,5 26-36 M12x1 4,5 17,0 1 1,30 16 E3414560016130 130 33 42,2 61,5 195,4 103 39 50,5 95 81-91 M12x1 4,5 17,0 1 2,15 20 E341456002075 75 44 51,6 140,4 48 41 52,5 24-34 M16x1 4,5 21,5 1 1,47 20 E3414560020130 130 44 53,1 61,5 195,4 103 41 52,5 95 79-89 M16x1 4,5 21,5 1 2,53 25 E341456002585 85 48 59,1 150,4 58 47 58,5 28-38 M16x1 4,5 25,0 1 1,75 25 E3414560025130 130 48 63,0 61,5 195,4 103 51 58,5 95 73-83 M16x1 4,5 25,0 1 2,76 A = 70, 75 или 85 Короткому держателю необходима специальная контактная втулка Easyshrink типа “5600”, см. стр. 337. Комплектующие Дополнительные части Для d Балансировочные винты 6 90ZQ01 8 90ZQ01 10 90ZQ01 12 90ZQ01 16 90ZQ01 20-25 90ZQ01 Для d Пробки Стопорный винт 6 90AI03 19BDR05165 8 90AI03 19BDR06165 10 90AI03 19BDR08165 12 90AI03 19BDR10165 16 90AI03 19BDR12165 20-25 90AI04 19BDR16165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр. 336 130
