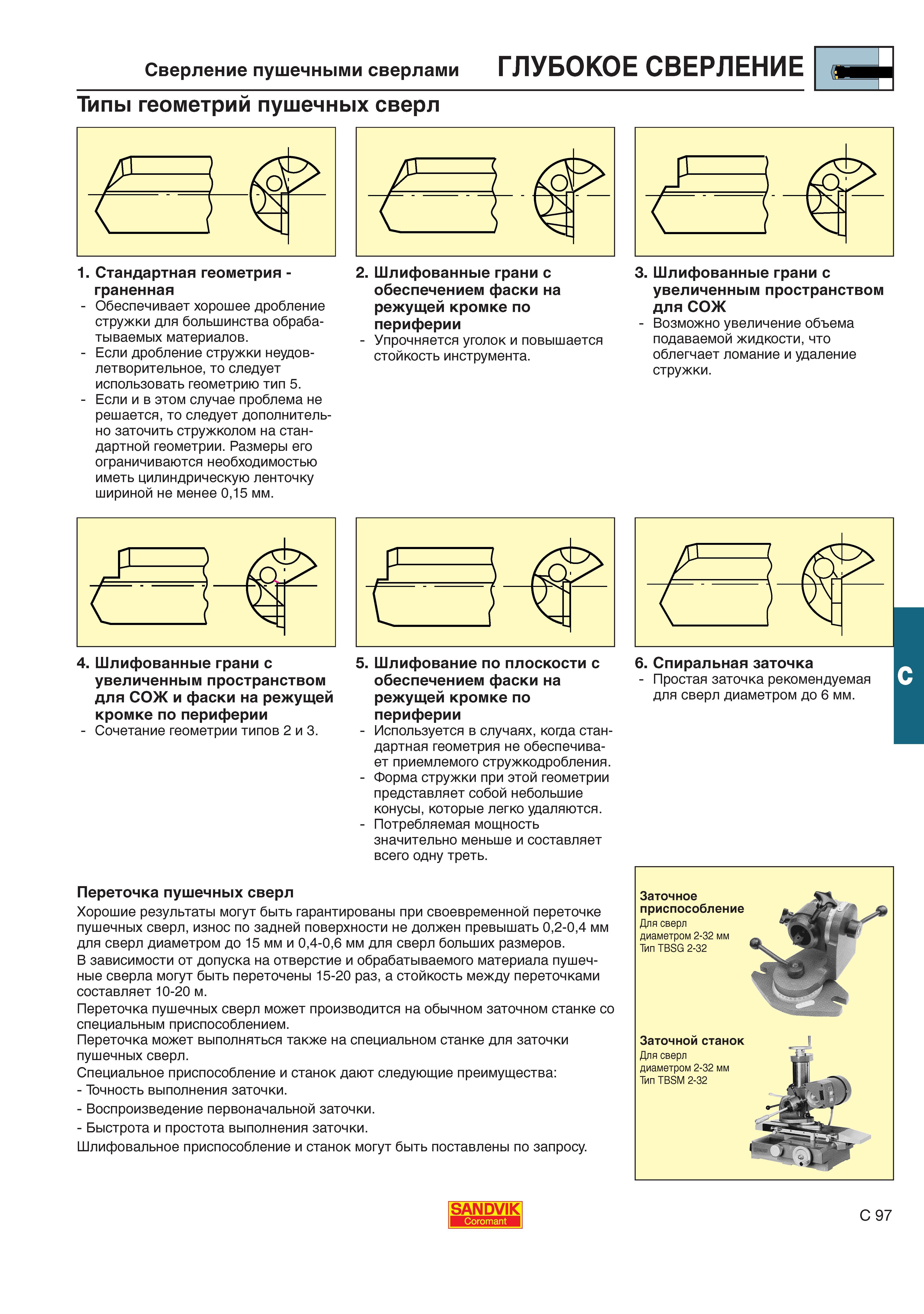

Сверление пушечными сверлами ГЛУБОКОЕ СВЕРЛЕНИЕ Типы геометрий пушечных сверл 1. Стандартная геометрия -граненная - Обеспечивает хорошее дробление стружки для большинства обрабатываемых материалов. - Если дробление стружки неудовлетворительное то следует использовать геометрию тип 5. - Если и в этом случае проблема не решается то следует дополнительно заточить стружколом на стандартной геометрии. Размеры его ограничиваются необходимостью иметь цилиндрическую ленточку шириной не менее 015 мм. 2. Шлифованные грани с обеспечением фаски на режущей кромке по периферии - Упрочняется уголок и повышается стойкость инструмента. 3. Шлифованные грани с увеличенным пространством для СОЖ - Возможно увеличение объема подаваемой жидкости что облегчает ломание и удаление стружки. 4. Шлифованные грани с увеличенным пространством для СОЖ и фаски на режущей кромке по периферии - Сочетание геометрии типов 2 и 3. 5. Шлифование по плоскости с обеспечением фаски на режущей кромке по периферии - Используется в случаях когда стандартная геометрия не обеспечивает приемлемого стружкодробления. - Форма стружки при этой геометрии представляет собой небольшие конусы которые легко удаляются. - Потребляемая мощность значительно меньше и составляет всего одну треть. Переточка пушечных сверл Хорошие результаты могут быть гарантированы при своевременной переточке пушечных сверл износ по задней поверхности не должен превышать 02-04 мм для сверл диаметром до 15 мм и 04-06 мм для сверл больших размеров. В зависимости от допуска на отверстие и обрабатываемого материала пушечные сверла могут быть переточены 15-20 раз а стойкость между переточками составляет 10-20 м. Переточка пушечных сверл может производится на обычном заточном станке CoroTurn специальным приспособлением. Переточка может выполняться также на специальном станке для заточки пушечных сверл. Специальное приспособление и станок дают следующие преимущества - Точность выполнения заточки. - Воспроизведение первоначальной заточки. - Быстрота и простота выполнения заточки. Шлифовальное приспособление и станок могут быть поставлены по запросу. 6. Спиральная заточка - Простая заточка рекомендуемая для сверл диаметром до 6 мм. Заточное приспособление Для сверл диаметром 2-32 мм Тип TBSG 2-32 Заточной станок Для сверл диаметром 2-32 мм Тип TBSM 2-32 SANDVIK C 97 с
