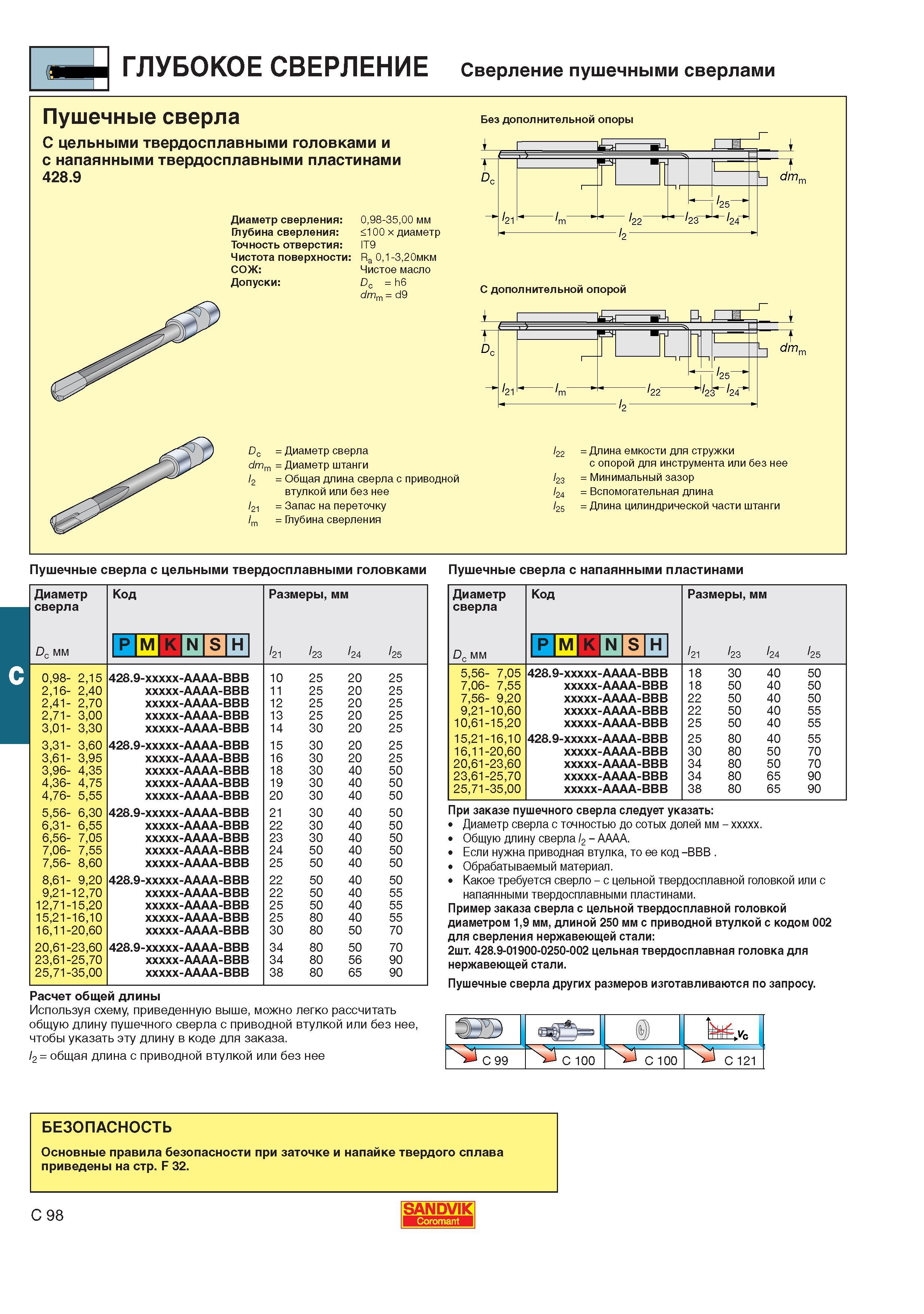

ГЛУБОКОЕ СВЕРЛЕНИЕ Сверление пушечными сверлами Пушечные сверла С цельными твердосплавными головками и с напаянными твердосплавными пластинами 428.9 Без дополнительной опоры Диаметр сверления Глубина сверления Точность отверстия Чистота поверхности СОЖ Допуски 098-3500 мм 100 х диаметр IT9 Ra 01-320мкм Чистое масло Dc h6 dmm d9 c dm 2 С дополнительной опорой Диаметр сверла Диаметр штанги Общая длина сверла с приводной втулкой или без нее Запас на переточку Глубина сверления 22 Длина емкости для стружки с опорой для инструмента или без нее 23 Минимальный зазор 24 Вспомогательная длина l25 Длина цилиндрической части штанги 21 m Пушечные сверла с цельными твердосплавными головками Пушечные сверла с напаянными пластинами Диаметр сверла P M K N s H Код 098- 215 428.9-xxxxx-AAAA-BBB 10 25 20 25 216- 240 xxxxx-AAAA-BBB 11 25 20 25 241- 270 xxxxx-AAAA-BBB 12 25 20 25 271- 300 xxxxx-AAAA-BBB 13 25 20 25 301- 330 xxxxx-AAAA-BBB 14 30 20 25 331- 360 428.9-xxxxx-AAAA-BBB 15 30 20 25 361- 395 xxxxx-AAAA-BBB 16 30 20 25 396- 435 xxxxx-AAAA-BBB 18 30 40 50 436- 475 xxxxx-AAAA-BBB 19 30 40 50 476- 555 xxxxx-AAAA-BBB 20 30 40 50 556- 630 428.9-xxxxx-AAAA-BBB 21 30 40 50 631- 655 xxxxx-AAAA-BBB 22 30 40 50 656- 705 xxxxx-AAAA-BBB 23 30 40 50 706- 755 xxxxx-AAAA-BBB 24 50 40 50 756- 860 xxxxx-AAAA-BBB 25 50 40 50 861- 920 428.9-xxxxx-AAAA-BBB 22 50 40 50 921-1270 xxxxx-AAAA-BBB 22 50 40 55 1271-1520 xxxxx-AAAA-BBB 25 50 40 55 1521-1610 xxxxx-AAAA-BBB 25 80 40 55 1611-2060 xxxxx-AAAA-BBB 30 80 50 70 2061-2360 428.9-xxxxx-AAAA-BBB 34 80 50 70 2361-2570 xxxxx-AAAA-BBB 34 80 56 90 2571-3500 xxxxx-AAAA-BBB 38 80 65 90 Размеры мм Расчет общей длины Используя схему приведенную выше можно легко рассчитать общую длину пушечного сверла с приводной втулкой или без нее чтобы указать эту длину в коде для заказа. 2 общая длина с приводной втулкой или без нее Диаметр сверла Dc мм P M K N s H Код 556- 705 428.9-xxxxx-AAAA-BBB 18 30 40 50 706- 755 xxxxx-AAAA-BBB 18 50 40 50 756- 920 xxxxx-AAAA-BBB 22 50 40 50 921-1060 xxxxx-AAAA-BBB 22 50 40 55 1061-1520 xxxxx-AAAA-BBB 25 50 40 55 1521-1610 428.9-xxxxx-AAAA-BBB 25 80 40 55 1611-2060 xxxxx-AAAA-BBB 30 80 50 70 2061-2360 xxxxx-AAAA-BBB 34 80 50 70 2361-2570 xxxxx-AAAA-BBB 34 80 65 90 2571-3500 xxxxx-AAAA-BBB 38 80 65 90 Размеры мм При заказе пушечного сверла следует указать Диаметр сверла с точностью до сотых долей мм - ххххх. Общую длину сверла 2 - AAAA. Если нужна приводная втулка то ее код -BBB . Обрабатываемый материал. Какое требуется сверло - с цельной твердосплавной головкой или с напаянными твердосплавными пластинами. Пример заказа сверла с цельной твердосплавной головкой диаметром 19 мм длиной 250 мм с приводной втулкой с кодом 002 для сверления нержавеющей стали 2шт. 428.9-01900-0250-002 цельная твердосплавная головка для нержавеющей стали. Пушечные сверла других размеров изготавливаются по запросу. Dc мм 21 23 24 25 21 23 24 25 C Основные правила безопасности при заточке и напайке твердого сплава приведены на стр. F 32. C 98 ISANDVIK
