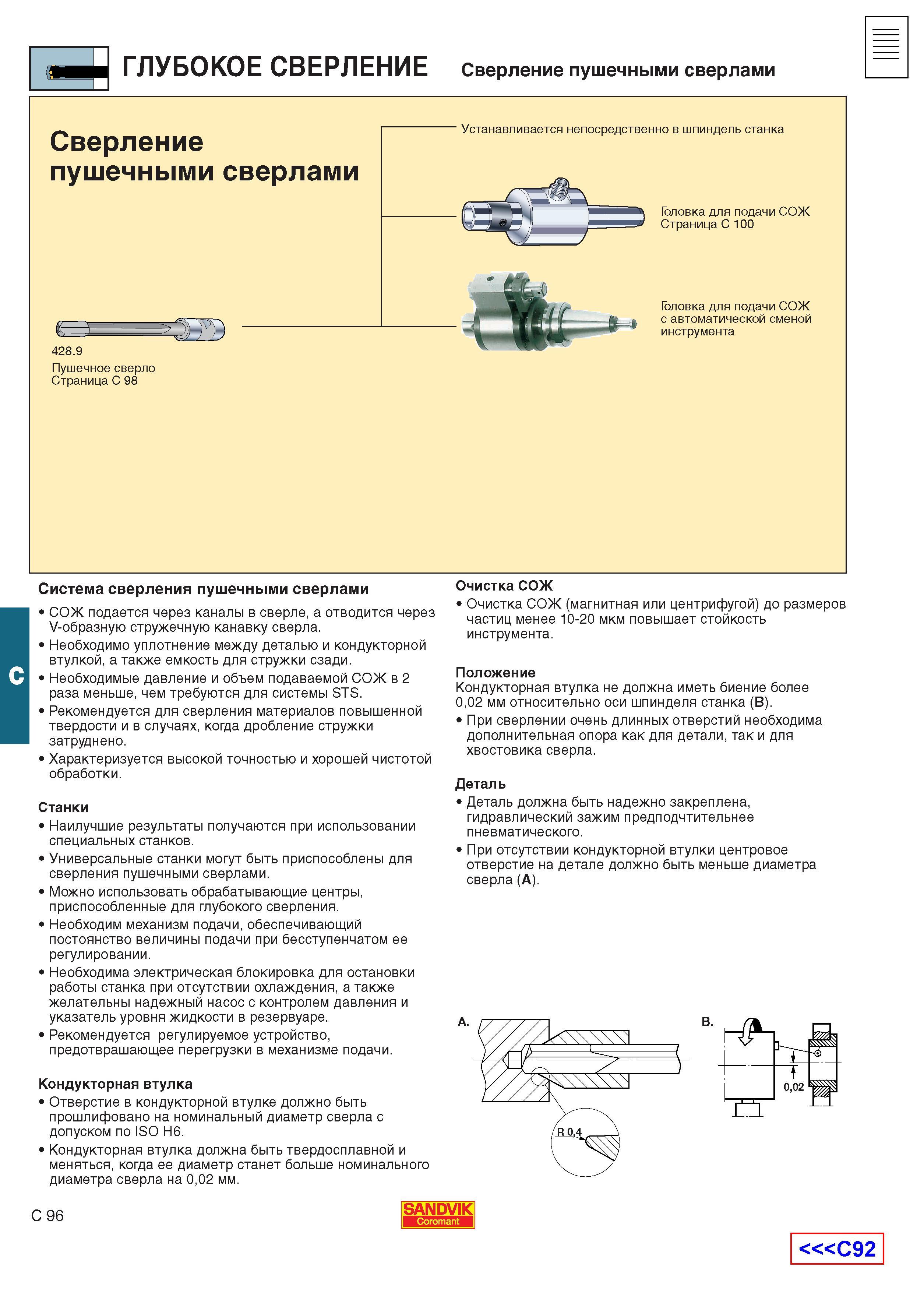

419 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.C96

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. C96 0419 Lab2u

ГЛУБОКОЕ СВЕРЛЕНИЕ Сверление пушечными сверлами Система сверления пушечными сверлами СОЖ подается через каналы в сверле а отводится через V-образную стружечную канавку сверла. Необходимо уплотнение между деталью и кондукторной втулкой а также емкость для стружки сзади. Необходимые давление и объем подаваемой СОЖ в 2 раза меньше чем требуются для системы STS. Рекомендуется для сверления материалов повышенной твердости и в случаях когда дробление стружки затруднено. Характеризуется высокой точностью и хорошей чистотой обработки. Станки Наилучшие результаты получаются при использовании специальных станков. Универсальные станки могут быть приспособлены для сверления пушечными сверлами. Можно использовать обрабатывающие центры приспособленные для глубокого сверления. Необходим механизм подачи обеспечивающий постоянство величины подачи при бесступенчатом ее регулировании. Необходима электрическая блокировка для остановки работы станка при отсутствии охлаждения а также желательны надежный насос с контролем давления и указатель уровня жидкости в резервуаре. Рекомендуется регулируемое устройство предотврашающее перегрузки в механизме подачи. Кондукторная втулка Отверстие в кондукторной втулке должно быть прошлифовано на номинальный диаметр сверла с допуском по ISO Н6. Кондукторная втулка должна быть твердосплавной и меняться когда ее диаметр станет больше номинального диаметра сверла на 002 мм. Очистка СОЖ Очистка СОЖ (магнитная или центрифугой) до размеров частиц менее 10-20 мкм повышает стойкость инструмента. Положение Кондукторная втулка не должна иметь биение более 002 мм относительно оси шпинделя станка (В). При сверлении очень длинных отверстий необходима дополнительная опора как для детали так и для хвостовика сверла. Деталь Деталь должна быть надежно закреплена гидравлический зажим предподчтительнее пневматического. При отсутствии кондукторной втулки центровое отверстие на детале должно быть меньше диаметра сверла (А). C 96 SANDVIK С92 C
