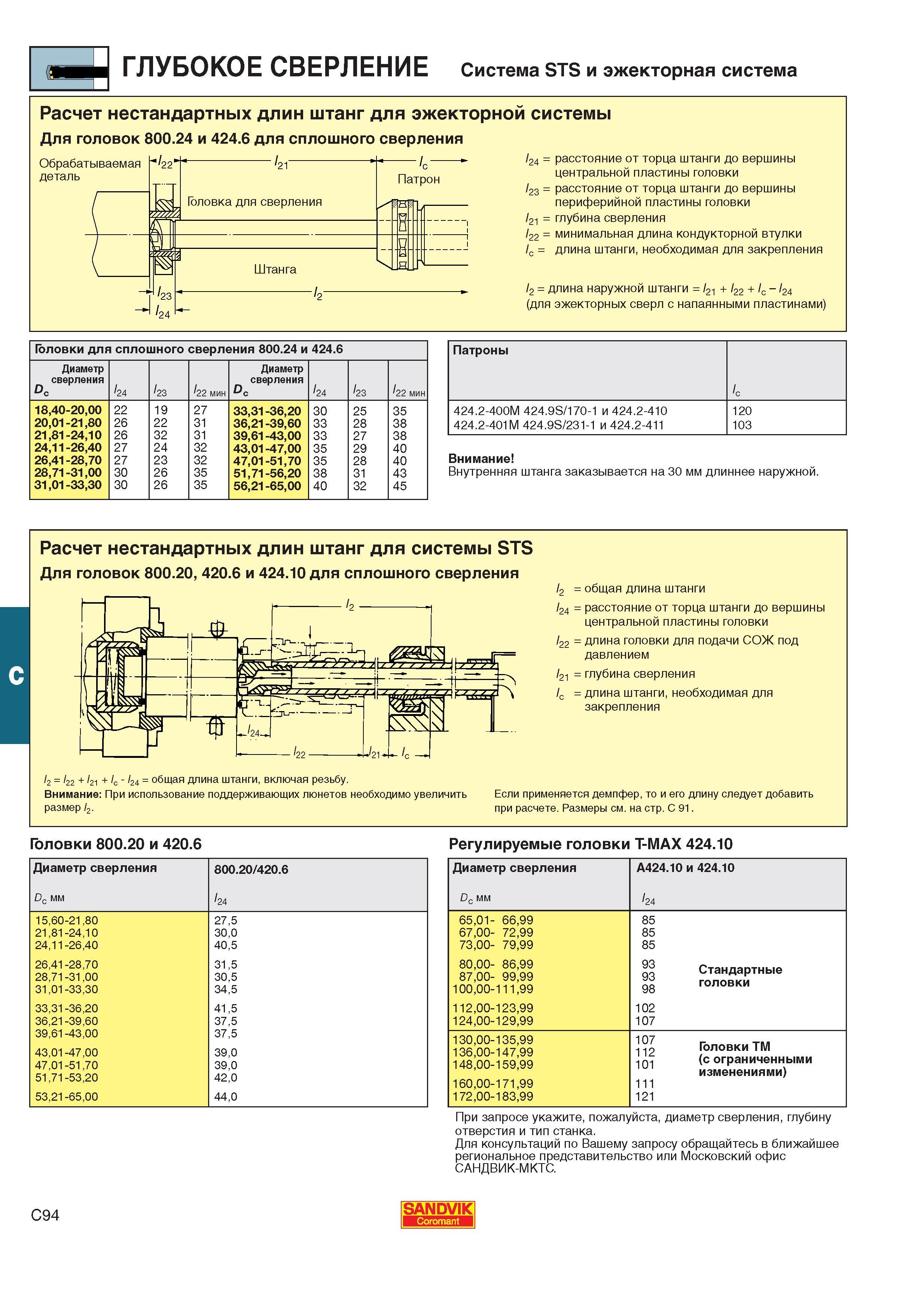

417 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.C94

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. C94 0417 Lab2u

ГЛУБОКОЕ СВЕРЛЕНИЕ Система STS и эжекторная система Расчет нестандартных длин штанг для эжекторной системы Для головок 800.24 и 424.6 для сплошного сверления Обрабатываемая деталь l24 расстояние от торца штанги до вершины центральной пластины головки l23 расстояние от торца штанги до вершины периферийной пластины головки 121 глубина сверления 122 минимальная длина кондукторной втулки lc длина штанги необходимая для закрепления l2 длина наружной штанги l21 + l22 + lc - l24 (для эжекторных сверл с напаянными пластинами) 1оловки для сплошного сверления 800.24 и 424.6 Диаметр сверления l24 l23 l22 мин Диаметр сверления l24 l23 l22 мин 1840-2000 22 19 27 3331-3620 30 25 35 2001-2180 26 22 31 3621-3960 33 28 38 2181-2410 26 32 31 3961-4300 33 27 38 2411-2640 27 24 32 4301-4700 35 29 40 2641-2870 27 23 32 4701-5170 35 28 40 2871-3100 30 26 35 5171-5620 38 31 43 3101-3330 30 26 35 5621-6500 40 32 45 Патроны lc 424.2-400M 424.9S 170-1 и 424.2-410 424.2-401M 424.9S 231-1 и 424.2-411 120 103 Внимание Внутренняя штанга заказывается на 30 мм длиннее наружной. C Расчет нестандартных длин штанг для системы STS Для головок 800.20 420.6 и 424.10 для сплошного сверления l2 l22 + l21 + lc - l24 общая длина штанги включая резьбу. Внимание При использование поддерживающих люнетов необходимо увеличить размер l2. 2 общая длина штанги 24 расстояние от торца штанги до вершины центральной пластины головки длина головки для подачи СОЖ под давлением глубина сверления длина штанги необходимая для закрепления Если применяется демпфер то и его длину следует добавить при расчете. Размеры см. на стр. С 91. Головки 800.20 и 420.6 Регулируемые головки Т-МАХ 424.10 Диаметр сверления Dc мм 800.20 420.6 l24 1560-2180 275 2181-2410 300 2411-2640 405 2641-2870 315 2871-3100 305 3101-3330 345 3331-3620 415 3621-3960 375 3961-4300 375 4301-4700 390 4701-5170 390 5171-5320 420 5321-6500 440 Диаметр сверления Dc мм A424.10 и 424.10 l24 6501- 6699 67.00- 7299 73.00- 7999 80.00- 8699 87.00- 9999 100.00-11199 112.00-12399 124.00-12999 85 85 85 93 93 Стандартные 98 головки 102 107 130.00-13599 136.00-14799 148.00-15999 160.00-17199 172.00-18399 112 оловки ТМ 1Q1 (с ограниченными изменениями) 111 121 При запросе укажите пожалуйста диаметр сверления глубину отверстия и тип станка. Для консультаций по Вашему запросу обращайтесь в ближайшее региональное представительство или Московский офис САНДВИК-МКТС. C94 SANDVIK Coromant
