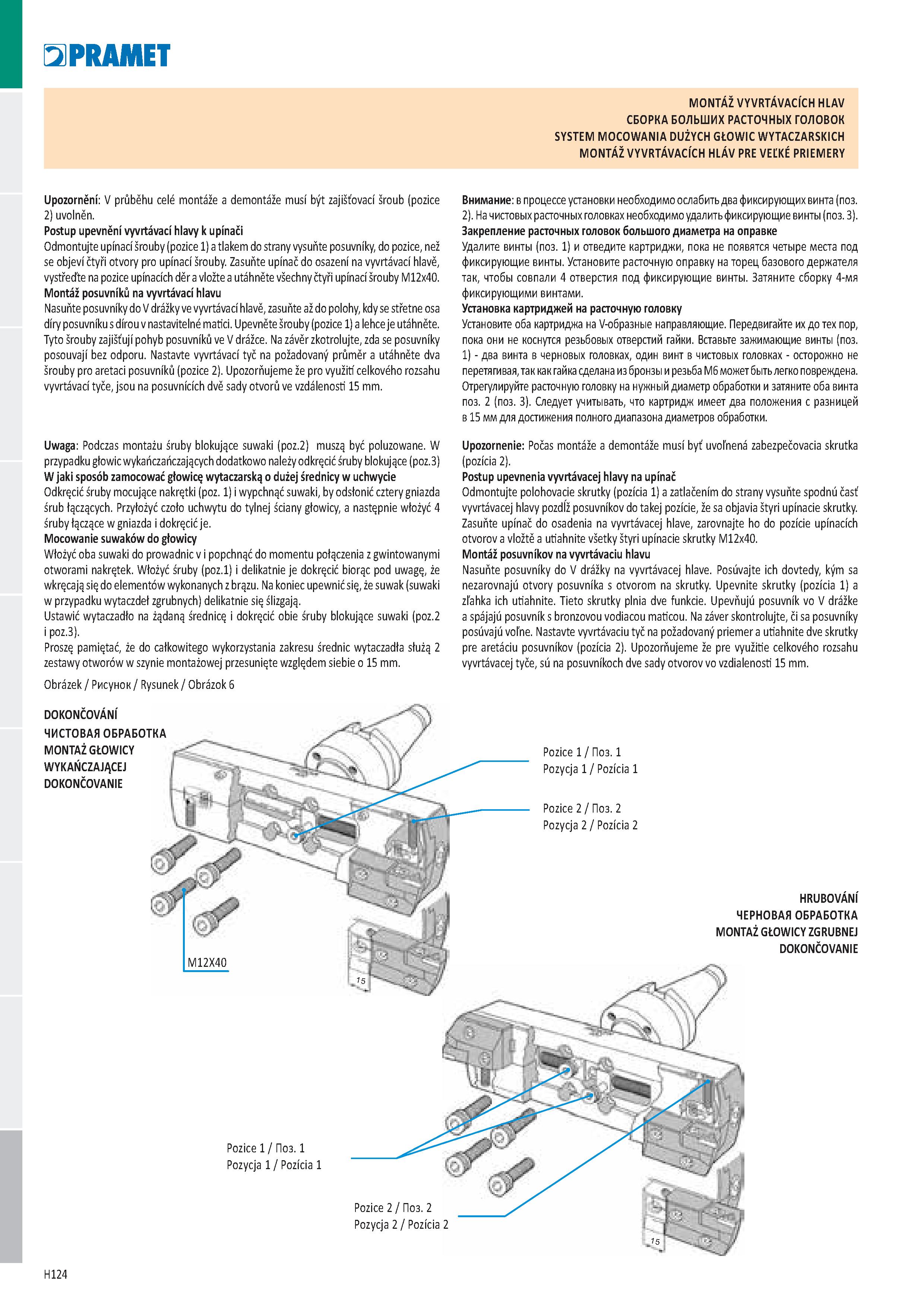

Pramet MONTÁŽ VYVRTÁVACÍCH HLAV СБОРКА БОЛЬШИХ РАСТОЧНЫХ ГОЛОВОК SYSTEM MOCOWANIA DUŻYCH GŁOWIC WYTACZARSKICH MONTÁŽ VYVRTÁVACÍCH HLÁV PRE VEĽKÉ PRIEMERY Upozornění: V průběhu celé montáže a demontáže musí být zajišťovací šroub (pozice 2) uvolněn. Postup upevnění vyvrtávací hlavy k upínači Odmontujte upínací šrouby (pozice 1) a tlakem do strany vysuňte posuvníky, do pozice, než se objeví čtyři otvory pro upínací šrouby. Zasuňte upínač do osazení na vyvrtávací hlavě, vystřeďte na pozice upínacích děr a vložte a utáhněte všechny čtyři upínací šrouby M12x40. Montáž posuvníků na vyvrtávací hlavu Nasuňte posuvníky do V drážky ve vyvrtávací hlavě, zasuňte až do polohy, kdy se střetne osa díry posuvníku s dírou v nastavitelné matici. Upevněte šrouby (pozice 1) a lehce je utáhněte. Tyto šrouby zajišťují pohyb posuvníků ve V drážce. Na závěr zkotrolujte, zda se posuvníky posouvají bez odporu. Nastavte vyvrtávací tyč na požadovaný průměr a utáhněte dva šrouby pro aretaci posuvníků (pozice 2). Upozorňujeme že pro využití celkového rozsahu vyvrtávací tyče, jsou na posuvnících dvě sady otvorů ve vzdálenosti 15 mm. Uwaga: Podczas montażu śruby blokujące suwaki (poz.2) muszą być poluzowane. W przypadku głowic wykańczańczających dodatkowo należy odkręcić śruby blokujące (poz.3) W jaki sposób zamocować głowicę wytaczarską o dużej średnicy w uchwycie Odkręcić śruby mocujące nakrętki (poz. 1) i wypchnąć suwaki, by odsłonić cztery gniazda śrub łączących. Przyłożyć czoło uchwytu do tylnej ściany głowicy, a następnie włożyć 4 śruby łączące w gniazda i dokręcić je. Mocowanie suwaków do głowicy Włożyć oba suwaki do prowadnic v i popchnąć do momentu połączenia z gwintowanymi otworami nakrętek. Włożyć śruby (poz.1) i delikatnie je dokręcić biorąc pod uwagę, że wkręcają się do elementów wykonanych z brązu. Na koniec upewnić się, że suwak (suwaki w przypadku wytaczdeł zgrubnych) delikatnie się ślizgają. Ustawić wytaczadło na żądaną średnicę i dokręcić obie śruby blokujące suwaki (poz.2 i poz.3). Proszę pamiętać, że do całkowitego wykorzystania zakresu średnic wytaczadła służą 2 zestawy otworów w szynie montażowej przesunięte względem siebie o 15 mm. Obrázek / Рисунок / Rysunek / Obrázok 6 DOKONČOVÁNI ЧИСТОВАЯ ОБРАБОТКА MONTAŻ GŁOWICY WYKAŃCZAJĄCEJ DOKONČOVANIE Внимание: в процессе установки необходимо ослабить два фиксирующих винта (поз. 2). На чистовых расточных головках необходимо удалить фиксирующие винты (поз. 3). Закрепление расточных головок большого диаметра на оправке Удалите винты (поз. 1) и отведите картриджи, пока не появятся четыре места под фиксирующие винты. Установите расточную оправку на торец базового держателя так, чтобы совпали 4 отверстия под фиксирующие винты. Затяните сборку 4-мя фиксирующими винтами. Установка картриджей на расточную головку Установите оба картриджа на V-образные направляющие. Передвигайте их до тех пор, пока они не коснутся резьбовых отверстий гайки. Вставьте зажимающие винты (поз. 1) - два винта в черновых головках, один винт в чистовых головках - осторожно не перетягивая, так как гайка сделана из бронзы и резьба M6 может быть легко повреждена. Отрегулируйте расточную головку на нужный диаметр обработки и затяните оба винта поз. 2 (поз. 3). Следует учитывать, что картридж имеет два положения с разницей в 15 мм для достижения полного диапазона диаметров обработки. Upozornenie: Počas montáže a demontáže musí byť uvoľnená zabezpečovacia skrutka (pozícia 2). Postup upevnenia vyvrtávacej hlavy na upínač Odmontujte polohovacie skrutky (pozícia 1) a zatlačením do strany vysuňte spodnú časť vyvrtávacej hlavy pozdĺž posuvníkov do takej pozície, že sa objavia štyri upínacie skrutky. Zasuňte upínač do osadenia na vyvrtávacej hlave, zarovnajte ho do pozície upínacích otvorov a vložtě a utiahnite všetky štyri upínacie skrutky M12x40. Montáž posuvníkov na vyvrtávaciu hlavu Nasuňte posuvníky do V drážky na vyvrtávacej hlave. Posúvajte ich dovtedy, kým sa nezarovnajú otvory posuvníka s otvorom na skrutky. Upevnite skrutky (pozícia 1) a zľahka ich utiahnite. Tieto skrutky plnia dve funkcie. Upevňujú posuvník vo V drážke a spájajú posuvník s bronzovou vodiacou maticou. Na záver skontrolujte, či sa posuvníky posúvajú voľne. Nastavte vyvrtávaciu tyč na požadovaný priemer a utiahnite dve skrutky pre aretáciu posuvníkov (pozícia 2). Upozorňujeme že pre využitie celkového rozsahu vyvrtávacej tyče, sú na posuvníkoch dve sady otvorov vo vzdialenosti 15 mm. Pozice 1 / Поз. 1 Pozycja 1 / Pozícia 1 Pozice 2 / Поз. 2 Pozycja 2 / Pozícia 2 HRUBOVÁNI ЧЕРНОВАЯ ОБРАБОТКА MONTAŻ GŁOWICY ZGRUBNEJ DOKONČOVANIE Pozice 1 / Поз. 1 Pozycja 1 / Pozícia 1 Pozice 2 / Поз. 2 Pozycja 2 / Pozícia 2 H124
