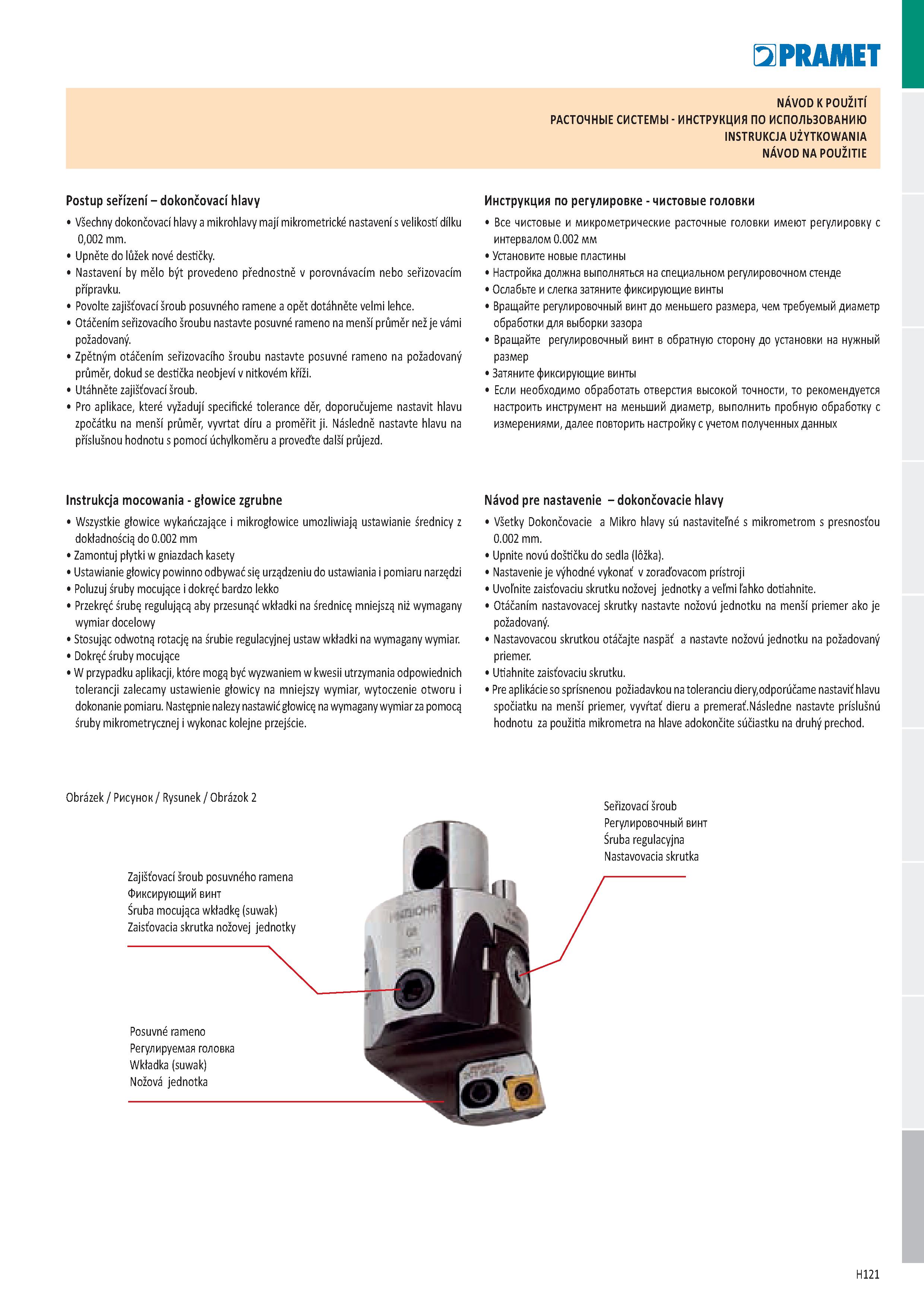

NÁVOD K POUŽITI РАСТОЧНЫЕ СИСТЕМЫ - ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ INSTRUKCJA UŻYTKOWANIA NÁVOD NA POUŽITIE Postup seřízení - dokončovací hlavy Všechny dokončovací hlavy a mikrohlavy mají mikrometrické nastavení s velikostí dílku 0,002 mm. Upněte do lůžek nové destičky. Nastavení by mělo být provedeno přednostně v porovnávacím nebo seřizovacím přípravku. Povolte zajišťovací šroub posuvného ramene a opět dotáhněte velmi lehce. Otáčením seřizovacího šroubu nastavte posuvné rameno na menší průměr než je vámi požadovaný. Zpětným otáčením seřizovacího šroubu nastavte posuvné rameno na požadovaný průměr, dokud se destička neobjeví v nitkovém kříži. Utáhněte zajišťovací šroub. Pro aplikace, které vyžadují specifické tolerance děr, doporučujeme nastavit hlavu zpočátku na menší průměr, vyvrtat díru a proměřit ji. Následně nastavte hlavu na příslušnou hodnotu s pomocí úchylkoměru a proveďte další průjezd. Инструкция по регулировке - чистовые головки Все чистовые и микрометрические расточные головки имеют регулировку с интервалом 0.002 мм Установите новые пластины Настройка должна выполняться на специальном регулировочном стенде Ослабьте и слегка затяните фиксирующие винты Вращайте регулировочный винт до меньшего размера, чем требуемый диаметр обработки для выборки зазора Вращайте регулировочный винт в обратную сторону до установки на нужный размер Затяните фиксирующие винты Если необходимо обработать отверстия высокой точности, то рекомендуется настроить инструмент на меньший диаметр, выполнить пробную обработку с измерениями, далее повторить настройку с учетом полученных данных Instrukcja mocowania - głowice zgrubne Wszystkie głowice wykańczające i mikrogłowice umozliwiają ustawianie średnicy z dokładnością do 0.002 mm Zamontuj płytki w gniazdach kasety Ustawianie głowicy powinno odbywać się urządzeniu do ustawiania i pomiaru narzędzi Poluzuj śruby mocujące i dokręć bardzo lekko Przekręć śrubę regulującą aby przesunąć wkładki na średnicę mniejszą niż wymagany wymiar docelowy Stosując odwotną rotację na śrubie regulacyjnej ustaw wkładki na wymagany wymiar. Dokręć śruby mocujące W przypadku aplikacji, które mogą być wyzwaniem w kwesii utrzymania odpowiednich tolerancji zalecamy ustawienie głowicy na mniejszy wymiar, wytoczenie otworu i dokonanie pomiaru. Następnie nalezy nastawić głowicę na wymagany wymiar za pomocą śruby mikrometrycznej i wykonac kolejne przejście. Návod pre nastavenie - dokončovacie hlavy Všetky Dokončovacie a Mikro hlavy sú nastaviteľné s mikrometrom s presnosťou 0.002 mm. Upnite novú doštičku do sedla (lôžka). Nastavenie je výhodné vykonať v zoraďovacom prístroji Uvoľnite zaisťovaciu skrutku nožovej jednotky a veľmi ľahko dotiahnite. Otáčaním nastavovacej skrutky nastavte nožovú jednotku na menší priemer ako je požadovaný. Nastavovacou skrutkou otáčajte naspäť a nastavte nožovú jednotku na požadovaný priemer. Utiahnite zaisťovaciu skrutku. Pre aplikácie so sprísnenou požiadavkou na toleranciu diery,odporúčame nastaviť hlavu spočiatku na menší priemer, vyvŕtať dieru a premerať.Následne nastavte príslušnú hodnotu za použitia mikrometra na hlave adokončite súčiastku na druhý prechod. Obrázek / Рисунок / Rysunek / Obrázok 2 Zajišťovací šroub posuvného ramena Фиксирующий винт Śruba mocująca wkładkę (suwak) Zaisťovacia skrutka nožovej jednotky Posuvné rameno Регулируемая головка Wkładka (suwak) Nožová jednotka Seřizovací šroub Регулировочный винт Śruba regulacyjna Nastavovacia skrutka H121
