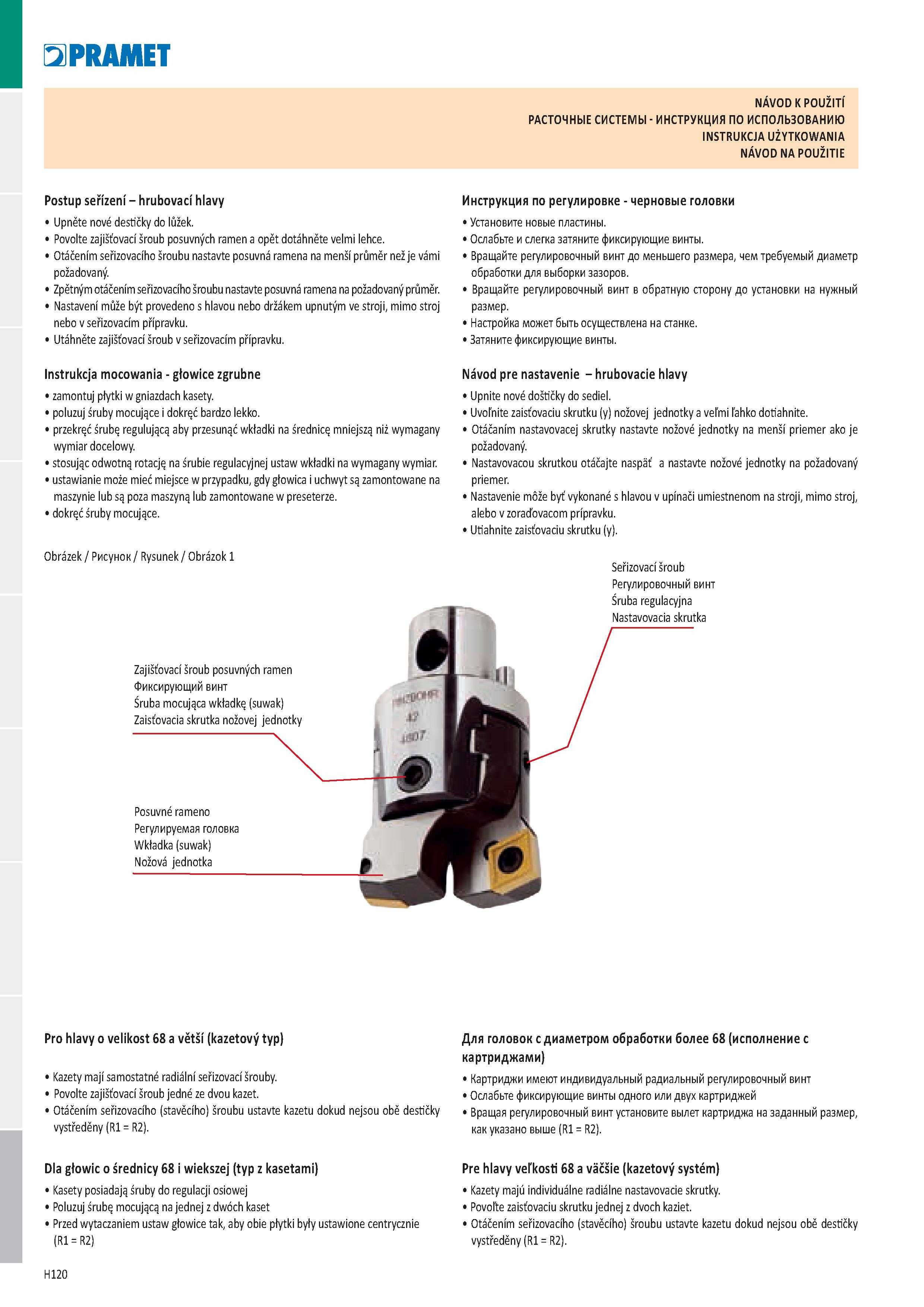

Pramet NÁVOD K POUŽITÍ РАСТОЧНЫЕ СИСТЕМЫ - ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ INSTRUKCJA UŻYTKOWANIA NÁVOD NA POUŽITIE Postup seřízení - hrubovací hlavy Upněte nové destičky do lůžek. Povolte zajišťovací šroub posuvných ramen a opět dotáhněte velmi lehce. Otáčením seřizovacího šroubu nastavte posuvná ramena na menší průměr než je vámi požadovaný. Zpětným otáčením seřizovacího šroubu nastavte posuvná ramena na požadovaný průměr. Nastavení může být provedeno s hlavou nebo držákem upnutým ve stroji, mimo stroj nebo v seřizovacím přípravku. Utáhněte zajišťovací šroub v seřizovacím přípravku. Instrukcja mocowania - głowice zgrubne zamontuj płytki w gniazdach kasety. poluzuj śruby mocujące i dokręć bardzo lekko. przekręć śrubę regulującą aby przesunąć wkładki na średnicę mniejszą niż wymagany wymiar docelowy. stosując odwotną rotację na śrubie regulacyjnej ustaw wkładki na wymagany wymiar. ustawianie może mieć miejsce w przypadku, gdy głowica i uchwyt są zamontowane na maszynie lub są poza maszyną lub zamontowane w preseterze. dokręć śruby mocujące. Obrázek / Рисунок / Rysunek / Obrázok 1 Инструкция по регулировке - черновые головки Установите новые пластины. Ослабьте и слегка затяните фиксирующие винты. Вращайте регулировочный винт до меньшего размера, чем требуемый диаметр обработки для выборки зазоров. Вращайте регулировочный винт в обратную сторону до установки на нужный размер. Настройка может быть осуществлена на станке. Затяните фиксирующие винты. Návod pre nastavenie - hrubovacie hlavy Upnite nové doštičky do sediel. Uvoľnite zaisťovaciu skrutku (y) nožovej jednotky a veľmi ľahko dotiahnite. Otáčaním nastavovacej skrutky nastavte nožové jednotky na menší priemer ako je požadovaný. Nastavovacou skrutkou otáčajte naspäť a nastavte nožové jednotky na požadovaný priemer. Nastavenie môže byť vykonané s hlavou v upínači umiestnenom na stroji, mimo stroj, alebo v zoraďovacom prípravku. Utiahnite zaisťovaciu skrutku (y). Seřizovací šroub Регулировочный винт Śruba regulacyjna ia skrutka Nas Zajišťovací šroub posuvných ramen Фиксирующий винт Śruba mocująca wkładkę (suwak) Zaisťovacia skrutka nožovej jednotky Posuvné rameno Регулируемая головка Wkładka (suwak) Nožová jednotka Pro hlavy o velikost 68 a větší (kazetový typ) Kazety mají samostatné radiální seřizovací šrouby. Povolte zajišťovací šroub jedné ze dvou kazet. Otáčením seřizovacího (stavěcího) šroubu ustavte kazetu dokud nejsou obě destičky vystředěny (R1 = R2). Dla głowic o średnicy 68 i wiekszej (typ z kasetami) Kasety posiadają śruby do regulacji osiowej Poluzuj śrubę mocującą na jednej z dwóch kaset Przed wytaczaniem ustaw głowice tak, aby obie płytki były ustawione centrycznie (R1 = R2) Для головок с диаметром обработки более 68 (исполнение с картриджами) Картриджи имеют индивидуальный радиальный регулировочный винт Ослабьте фиксирующие винты одного или двух картриджей Вращая регулировочный винт установите вылет картриджа на заданный размер, как указано выше (R1 = R2). Pre hlavy veľkosti 68 a väčšie (kazetový systém) Kazety majú individuálne radiálne nastavovacie skrutky. Povoľte zaisťovaciu skrutku jednej z dvoch kaziet. Otáčením seřizovacího (stavěcího) šroubu ustavte kazetu dokud nejsou obě destičky vystředěny (R1 = R2). H120
