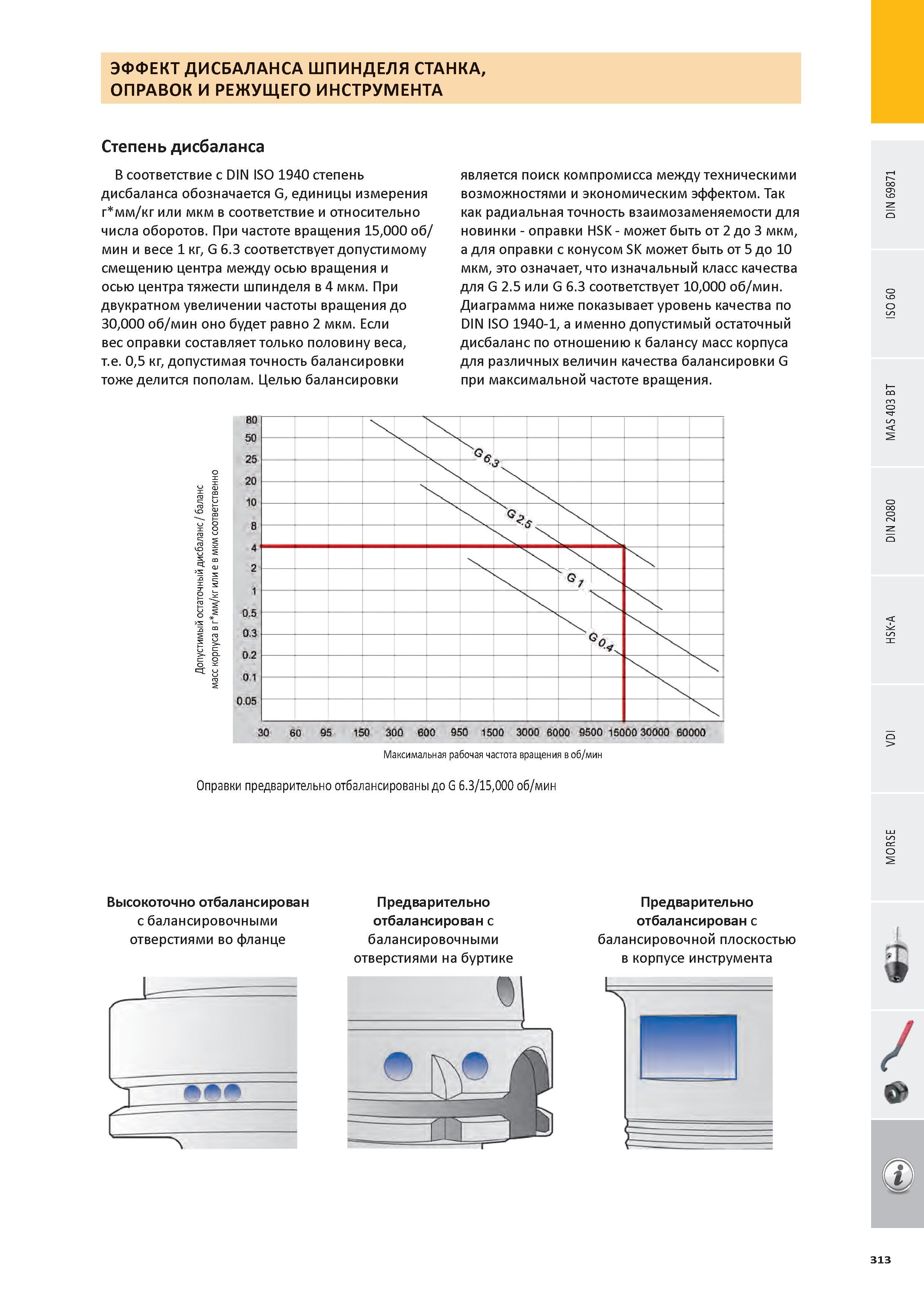

В соответствие с DIN ISO 1940 степень дисбаланса обозначается G, единицы измерения г мм/кг или мкм в соответствие и относительно числа оборотов. При частоте вращения 15,000 об/ мин и весе 1 кг, G 6.3 соответствует допустимому смещению центра между осью вращения и осью центра тяжести шпинделя в 4 мкм. При двукратном увеличении частоты вращения до 30,000 об/мин оно будет равно 2 мкм. Если вес оправки составляет только половину веса, т.е. 0,5 кг, допустимая точность балансировки тоже делится пополам. Целью балансировки является поиск компромисса между техническими возможностями и экономическим эффектом. Так как радиальная точность взаимозаменяемости для новинки - оправки HSK - может быть от 2 до 3 мкм, а для оправки с конусом SK может быть от 5 до 10 мкм, это означает, что изначальный класс качества для G 2.5 или G 6.3 соответствует 10,000 об/мин. Диаграмма ниже показывает уровень качества по DIN ISO 1940-1, а именно допустимый остаточный дисбаланс по отношению к балансу масс корпуса для различных величин качества балансировки G при максимальной частоте вращения. во 50 25 20 10 8 4 2 1 0.5 0.3 0.2 0.1 0.05 X 4 4 4 4 X X 4 \ 30 60 95 150 300 600 950 1500 3000 6000 9500 15000 30000 60000 Максимальная рабочая частота вращения в об/мин Оправки предварительно отбалансированы до G 6.3/15,000 об/мин Высокоточно отбалансирован с балансировочными отверстиями во фланце Предварительно отбалансирован с балансировочными отверстиями на буртике Предварительно отбалансирован с балансировочной плоскостью в корпусе инструмента / 313 MORSE VDI HSK-A DIN 2080 MAS 403 BT ISO 60 DIN 69871 ЭФФЕКТ ДИСБАЛАНСА ШПИНДЕЛЯ СТАНКА, ОПРАВОК И РЕЖУЩЕГО ИНСТРУМЕНТА Степень дисбаланса
