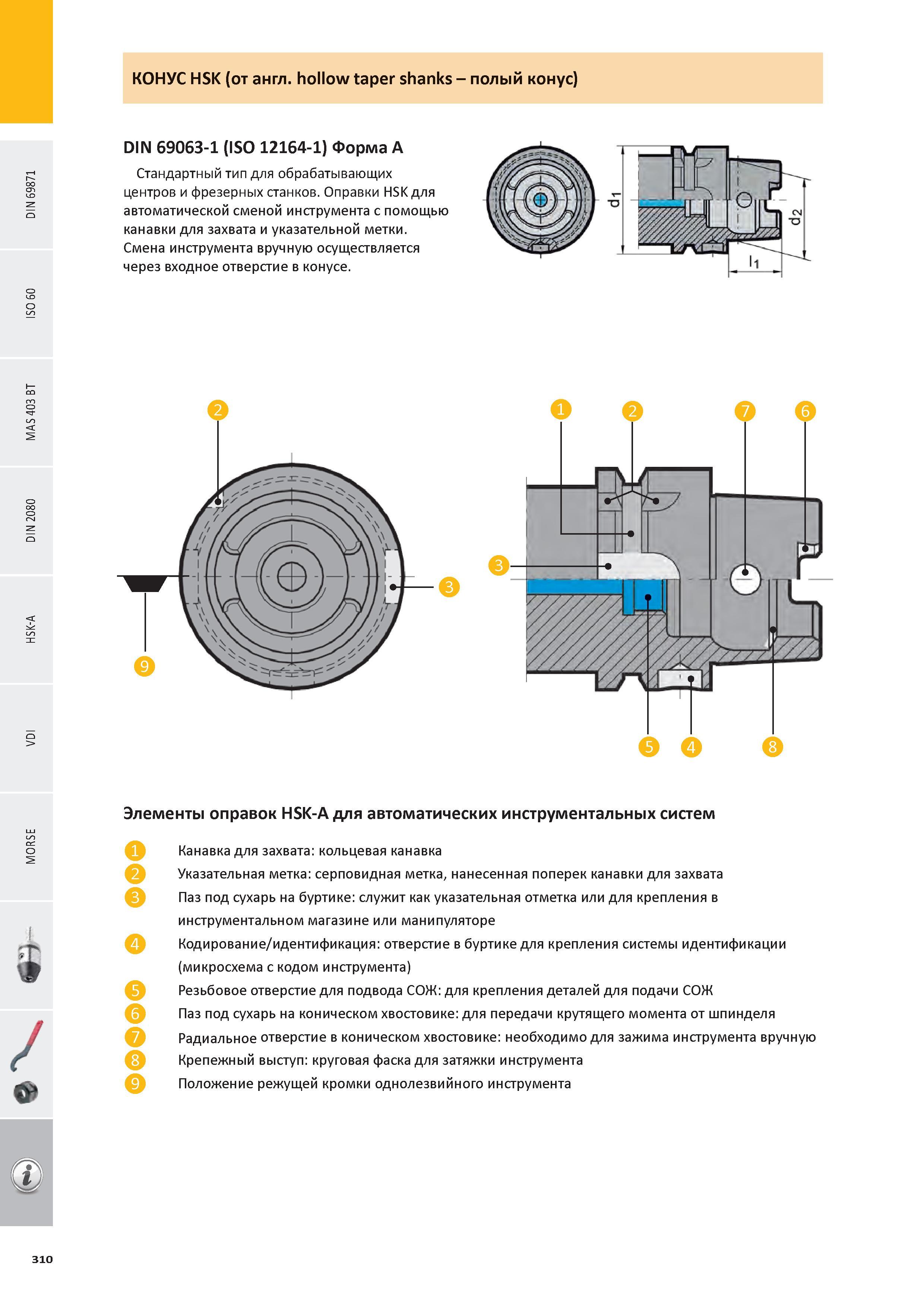

Элементы инструментальной станочной оснастки с конусом HSK-A для автоматических систем смены инструмента Канавка для захвата Указательная метка: серповидна311 Каталог PRAMET 2016 Инструментальная оснастка для металлорежущих станков Стр.310 |
|||||
Элементы инструментальной станочной оснастки с конусом HSK-A для автоматических систем смены инструмента Канавка для захвата Указательная метка: серповидна Элементы инструментальной станочной оснастки с конусом HSK-A для автоматических систем смены инструмента Канавка для захвата Указательная метка: серповидная метка, нанесенная поперек канавки для захвата Паз под сухарь на буртике: служит как указательная отметка или для крепления в инструментальном магазине или манипуляторе Кодирование/идентификация: отверстие в буртике для крепления системы идентификации (микросхема с кодом инструмента) Резьбовое отверстие для подвода СОЖ: для крепления деталей для подачи СОЖ 0 Паз под сухарь на коническом хвостовике: для передачи крутящего момента от шпинделя е Радиальное отверстие в коническом хвостовике: необходимо для зажима инструмента вручную о Крепежный выступ: круговая фаска для затяжки инструмента 0 Положение режущей кромки однолезвийного инструмента 310 КОНУС HSK (от англ. hollow taper shanks - полый конус) DIN 69063-1 (ISO 12164-1) Форма A Стандартный тип для обрабатывающих центров и фрезерных станков. Оправки HSK для автоматической сменой инструмента с помощью канавки для захвата и указательной метки. Смена инструмента вручную осуществляется через входное отверстие в конусе. инструментальных : кольцевая канавка |
|||||
