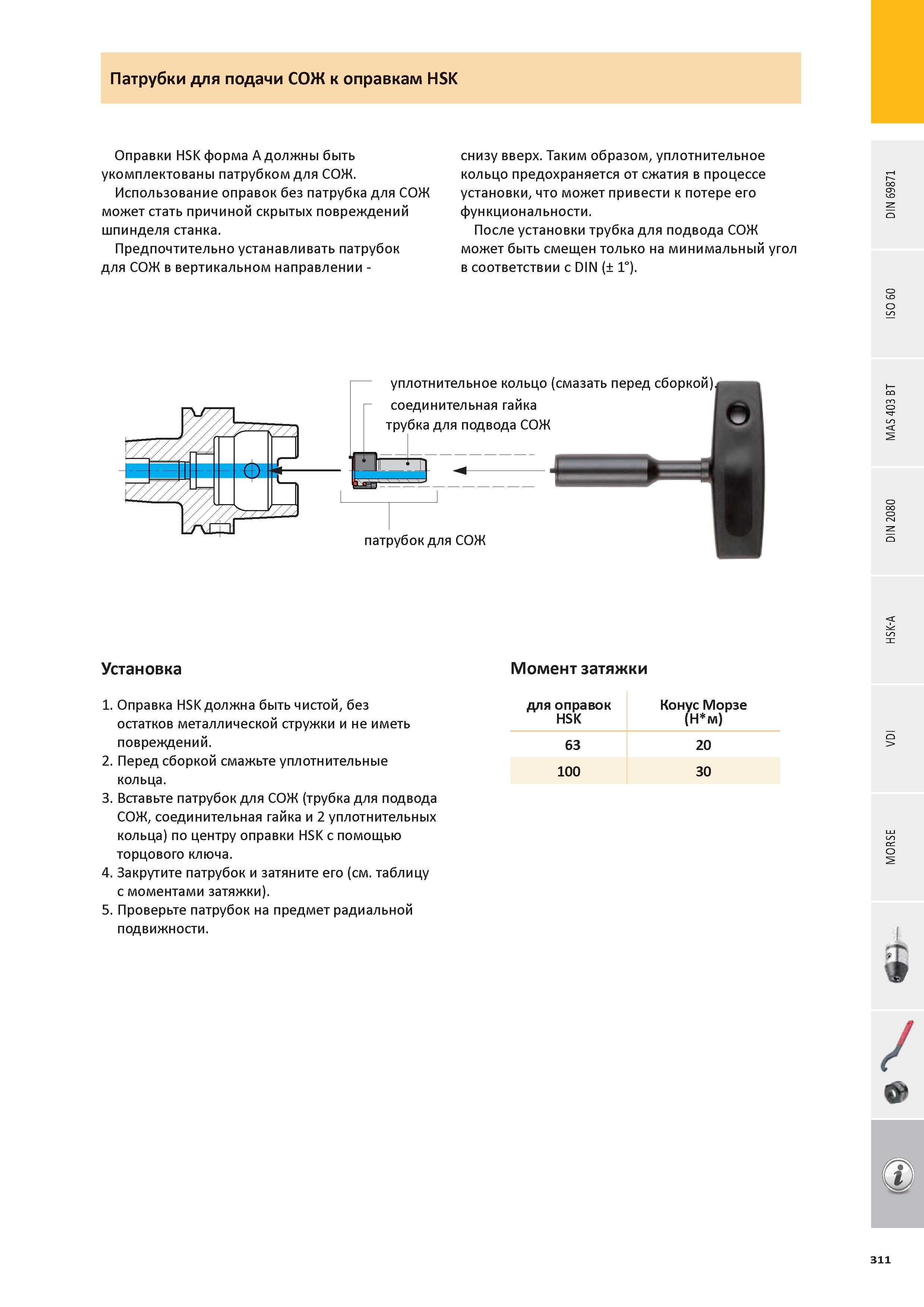

Инструментальные оправки HSK форма A должны быть укомплектованы патрубком для СОЖ. Использование оправок без патрубка для СОЖ может стать причиной скрытых повреждений шпинделя станка. Предпочтительно устанавливать патрубок для СОЖ в вертикальном направлении - снизу вверх. Таким образом, уплотнительное кольцо предохраняется от сжатия в процессе установки, что может привести к потере его функциональности. После установки трубка для подвода СОЖ может быть смещен только на минимальный угол в соответствии с DIN (± 1°). уплотнительное кольцо (смазать перед сборкой). соединительная гайка трубка для подвода СОЖ патрубок для СОЖ Установка Момент затяжки 1. Оправка HSK должна быть чистой, без остатков металлической стружки и не иметь повреждений. 2. Перед сборкой смажьте уплотнительные кольца. 3. Вставьте патрубок для СОЖ (трубка для подвода СОЖ, соединительная гайка и 2 уплотнительных кольца) по центру оправки HSK с помощью торцового ключа. 4. Закрутите патрубок и затяните его (см. таблицу с моментами затяжки). 5. Проверьте патрубок на предмет радиальной подвижности. для оправок Конус Морзе HSK (Н/м) 63 20 100 30 / 311 MORSE VDI HSK-A DIN 2080 MAS 403 BT ISO 60 DIN 69871 Патрубки для подачи СОЖ к оправкам HSK
