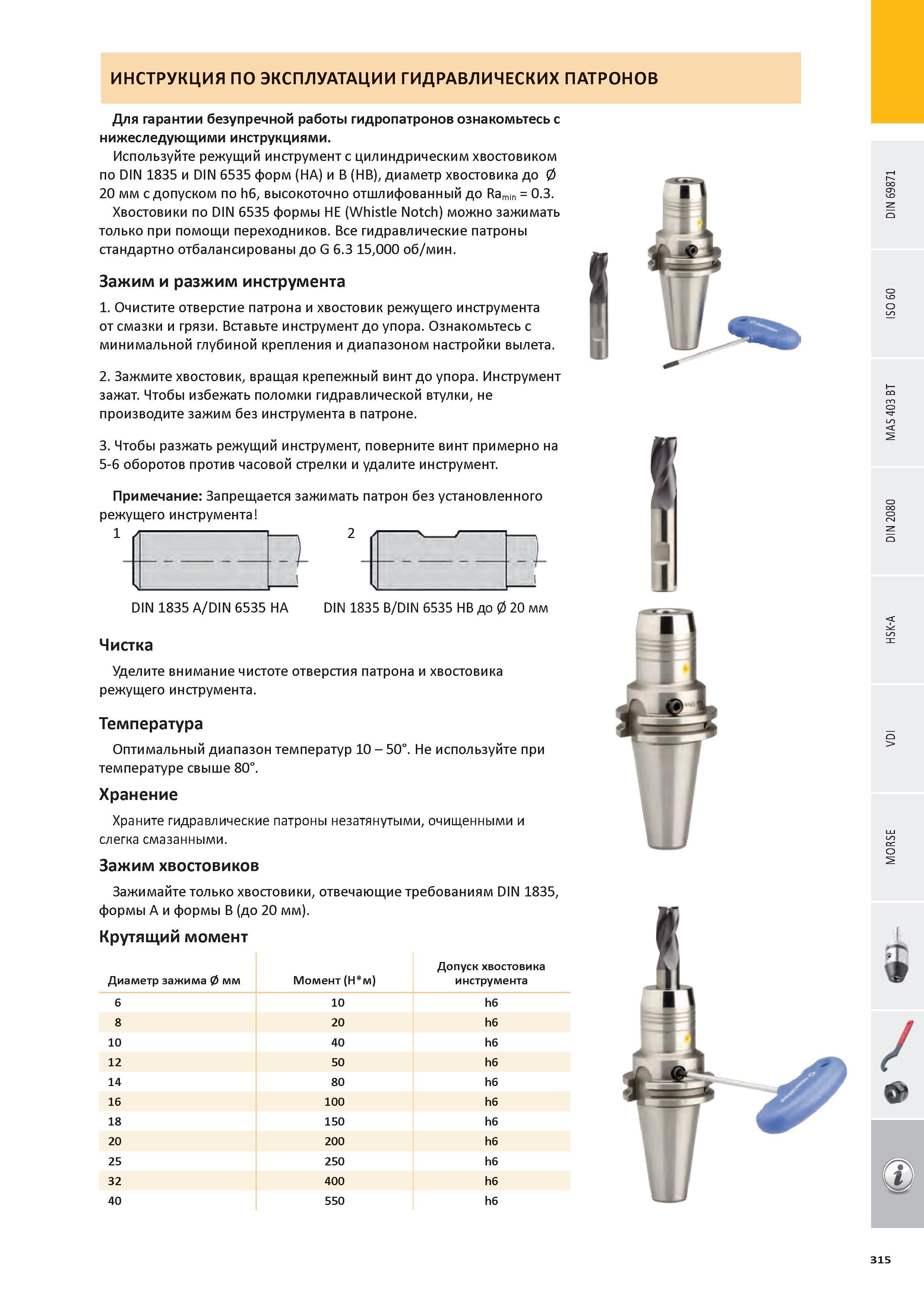

Для гарантии безупречной работы гидропатронов ознакомьтесь с нижеследующими инструкциями по эксплуатации данного вспомогательного станочного инструмента. Используйте режущий инструмент с цилиндрическим хвостовиком по DIN 1835 и DIN 6535 форм (HA) и B (HB), диаметр хвостовика до 0 20 мм с допуском по h6, высокоточно отшлифованный до Ramin = 0.3. Хвостовики по DIN 6535 формы HE (Whistle Notch) можно зажимать только при помощи переходников. Все гидравлические патроны стандартно отбалансированы до G 6.3 15,000 об/мин. Зажим и разжим инструмента 1. Очистите отверстие патрона и хвостовик режущего инструмента от смазки и грязи. Вставьте инструмент до упора. Ознакомьтесь с минимальной глубиной крепления и диапазоном настройки вылета. 2. Зажмите хвостовик, вращая крепежный винт до упора. Инструмент зажат. Чтобы избежать поломки гидравлической втулки, не производите зажим без инструмента в патроне. 3. Чтобы разжать режущий инструмент, поверните винт примерно на 5-6 оборотов против часовой стрелки и удалите инструмент. Примечание: Запрещается зажимать патрон без установленного режущего инструмента 1 I 2 -I DIN 1835 A/DIN 6535 HA Чистка DIN 1835 B/DIN 6535 HB до 0 20 мм Уделите внимание чистоте отверстия патрона и хвостовика режущего инструмента. Температура Оптимальный диапазон температур 10 - 50°. Не используйте при температуре свыше 80°. Хранение Храните гидравлические патроны незатянутыми, очищенными и слегка смазанными. Зажим хвостовиков Зажимайте только хвостовики, отвечающие требованиям DIN 1835, формы A и формы B (до 20 мм). Крутящий момент 315 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ГИДРАВЛИЧЕСКИХ ПАТРОНОВ
