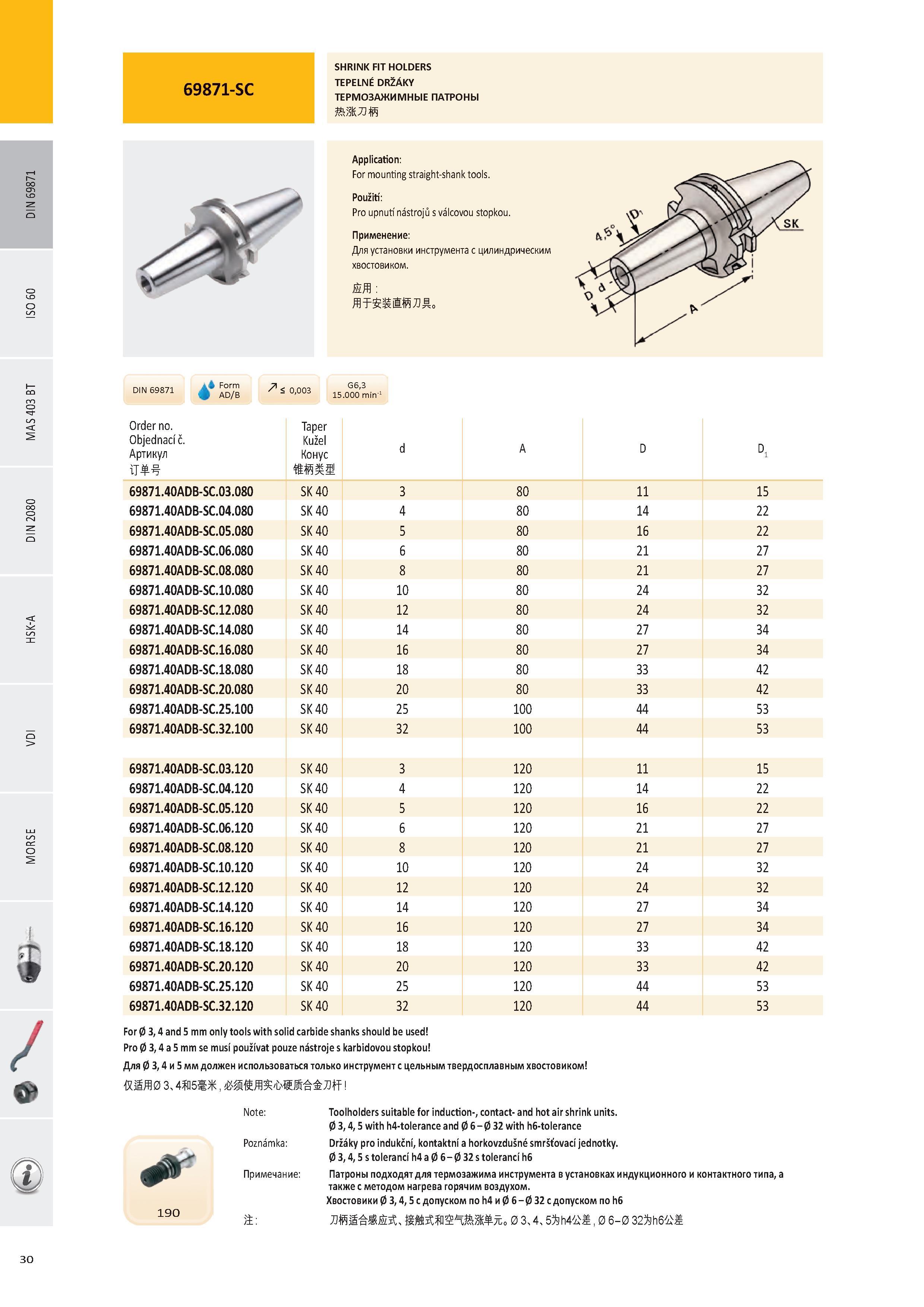

31 Каталог PRAMET 2016 Инструментальная оснастка для металлорежущих станков Стр.30 |
|||||
SHRINK FIT HOLDERS TEPELNÉ DRŽÁKY ТЕРМОЗАЖИМНЫЕ ПАТРОНЫ Application: For mounting straight-shank tools Použití: Pro upnutí nástrojů s válcovou stopkou ПримSHRINK FIT HOLDERS TEPELNÉ DRŽÁKY ТЕРМОЗАЖИМНЫЕ ПАТРОНЫ Application: For mounting straight-shank tools. Použití: Pro upnutí nástrojů s válcovou stopkou. Применение: Для установки инструмента с цилиндрическим хвостовиком. л U Form k AD/B G6,3 15.000 min-1 Í, Order no. Objednací č. Артикул Taper Kužel Конус 69871.40ADB-SC.03.080 SK 40 3 80 11 15 69871.40ADB-SC.04.080 SK 40 4 80 14 22 69871.40ADB-SC.05.080 SK 40 5 80 16 22 69871.40ADB-SC.06.080 SK 40 6 80 21 27 69871.40ADB-SC.08.080 SK 40 8 80 21 27 69871.40ADB-SC.10.080 SK 40 10 80 24 32 69871.40ADB-SC.12.080 SK 40 12 80 24 32 69871.40ADB-SC.14.080 SK 40 14 80 27 34 69871.40ADB-SC.16.080 SK 40 16 80 27 34 69871.40ADB-SC.18.080 SK 40 18 80 33 42 69871.40ADB-SC.20.080 SK 40 20 80 33 42 69871.40ADB-SC.25.100 SK 40 25 100 44 53 69871.40ADB-SC.32.100 SK 40 32 100 44 53 69871.40ADB-SC.03.120 SK 40 3 120 11 15 69871.40ADB-SC.04.120 SK 40 4 120 14 22 69871.40ADB-SC.05.120 SK 40 5 120 16 22 69871.40ADB-SC.06.120 SK 40 6 120 21 27 69871.40ADB-SC.08.120 SK 40 8 120 21 27 69871.40ADB-SC.10.120 SK 40 10 120 24 32 69871.40ADB-SC.12.120 SK 40 12 120 24 32 69871.40ADB-SC.14.120 SK 40 14 120 27 34 69871.40ADB-SC.16.120 SK 40 16 120 27 34 69871.40ADB-SC.18.120 SK 40 18 120 33 42 69871.40ADB-SC.20.120 SK 40 20 120 33 42 69871.40ADB-SC.25.120 SK 40 25 120 44 53 69871.40ADB-SC.32.120 SK 40 32 120 44 53 For 0 3, 4 and 5 mm only tools with solid carbide shanks should be used Pro 0 3, 4 a 5 mm se musí používat pouze nástroje s karbidovou stopkou Для 0 3, 4 и 5 мм должен использоваться только инструмент с цельным твердосплавным хвостовиком КШЯ0 3,4ЭД5(Ж, 190 Note: Toolholders suitable for induction-, contact- and hot air shrink units. 0 3, 4, 5 with h4-tolerance and 0 6 - 0 32 with h6-tolerance Poznámka: Držáky pro indukční, kontaktní a horkovzdušné smršťovací jednotky. 0 3, 4, 5 s tolerancí h4 a 0 6 - 0 32 s tolerancí h6 Примечание: Патроны подходят для термозажима инструмента в установках индукционного и контактного типа, а также с методом нагрева горячим воздухом. Хвостовики 0 3, 4, 5 с допуском по h4 и 0 6 - 0 32 с допуском по h6 а: ЛМ1£МЙ 0 3,4,5Sh4 M, 0 6 - 0 32Sh6 i DIN 69871 S 0,003 d A D D 30 |
|||||
