Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system PRAMET | Каталог PRAMET 2016 Инструментальная оснастка (Всего 358 стр.) |
|||||
|

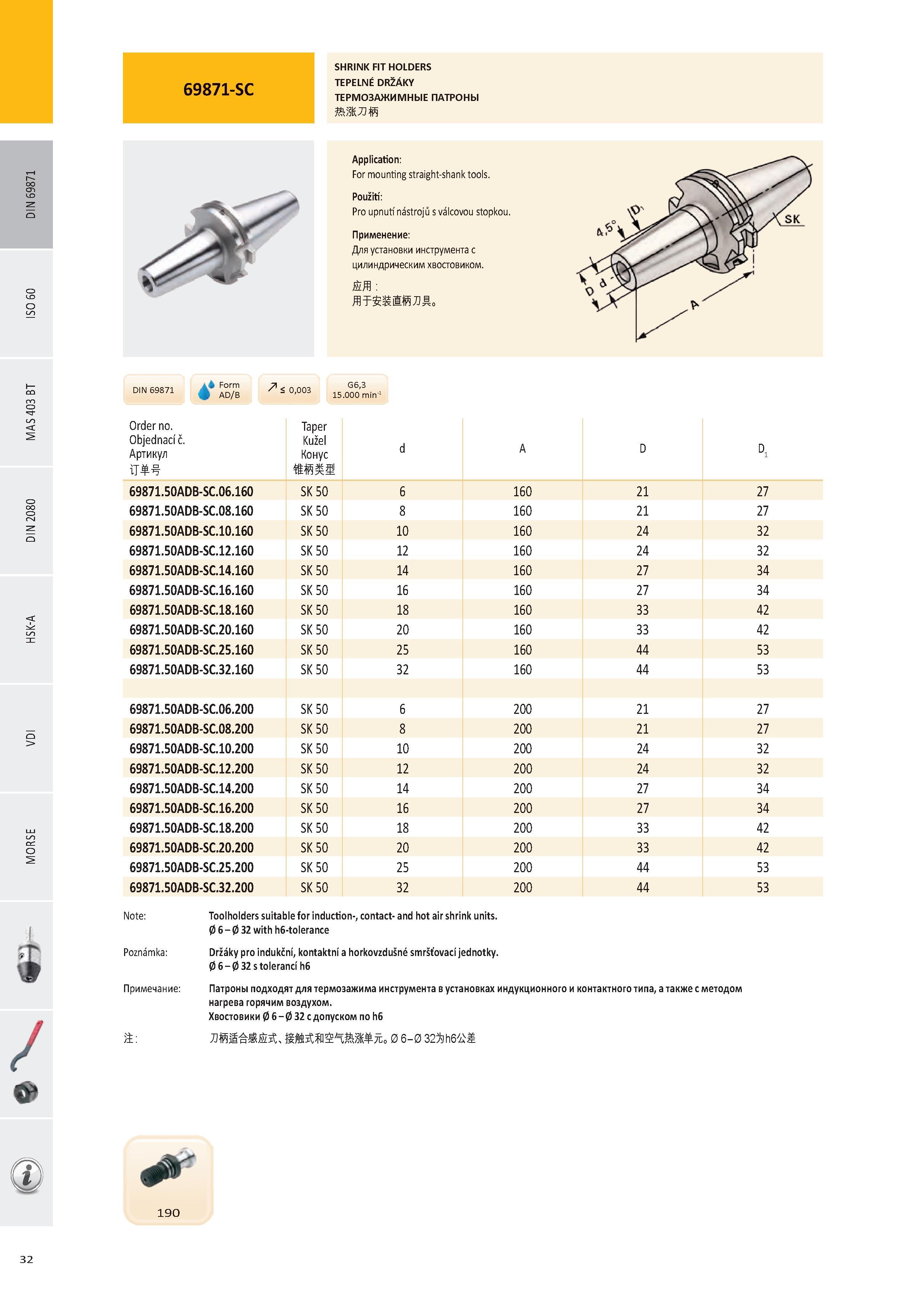

33 Каталог PRAMET 2016 Инструментальная оснастка для металлорежущих станков Стр.32 |
|||||
SHRINK FIT HOLDERS TEPELNÉ DRŽÁKY ТЕРМОЗАЖИМНЫЕ ПАТРОНЫ Application: For mounting straight-shank tools Použití: Pro upnutí nástrojů s válcovou stopkou ПримSHRINK FIT HOLDERS TEPELNÉ DRŽÁKY ТЕРМОЗАЖИМНЫЕ ПАТРОНЫ Application: For mounting straight-shank tools. Použití: Pro upnutí nástrojů s válcovou stopkou. Применение: Для установки инструмента с цилиндрическим хвостовиком. i Form AD/B Р < 0,003 G6,3 15.000 min-1 / v Order no. Objednací č. Артикул Taper Kužel Конус 69871.50ADB-SC.06.160 SK 50 6 160 21 27 69871.50ADB-SC.08.160 SK 50 8 160 21 27 69871.50ADB-SC.10.160 SK 50 10 160 24 32 69871.50ADB-SC.12.160 SK 50 12 160 24 32 69871.50ADB-SC.14.160 SK 50 14 160 27 34 69871.50ADB-SC.16.160 SK 50 16 160 27 34 69871.50ADB-SC.18.160 SK 50 18 160 33 42 69871.50ADB-SC.20.160 SK 50 20 160 33 42 69871.50ADB-SC.25.160 SK 50 25 160 44 53 69871.50ADB-SC.32.160 SK 50 32 160 44 53 69871.50ADB-SC.06.200 SK 50 6 200 21 27 69871.50ADB-SC.08.200 SK 50 8 200 21 27 69871.50ADB-SC.10.200 SK 50 10 200 24 32 69871.50ADB-SC.12.200 SK 50 12 200 24 32 69871.50ADB-SC.14.200 SK 50 14 200 27 34 69871.50ADB-SC.16.200 SK 50 16 200 27 34 69871.50ADB-SC.18.200 SK 50 18 200 33 42 69871.50ADB-SC.20.200 SK 50 20 200 33 42 69871.50ADB-SC.25.200 SK 50 25 200 44 53 69871.50ADB-SC.32.200 SK 50 32 200 44 53 Note: Poznámka: Примечание: Toolholders suitable for induction-, contact- and hot air shrink units. 0 6-0 32 with h6-tolerance Držáky pro indukční, kontaktní a horkovzdušné smršťovací jednotky. 0 6-0 32 s tolerancí h6 Патроны подходят для термозажима инструмента в установках индукционного и контактного типа, а также с методом нагрева горячим воздухом. Хвостовики 0 6 - 0 32 с допуском по h6 ЛШёМЙ 0 6 - 0 32Sh6 i 190 DIN 69871 d A D D 32 |
|||||
