Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system PRAMET | Каталог PRAMET 2016 Инструментальная оснастка (Всего 358 стр.) |
|||||
|
32 Каталог PRAMET 2016 Инструментальная оснастка для металлорежущих станков Стр.31 |
|||||

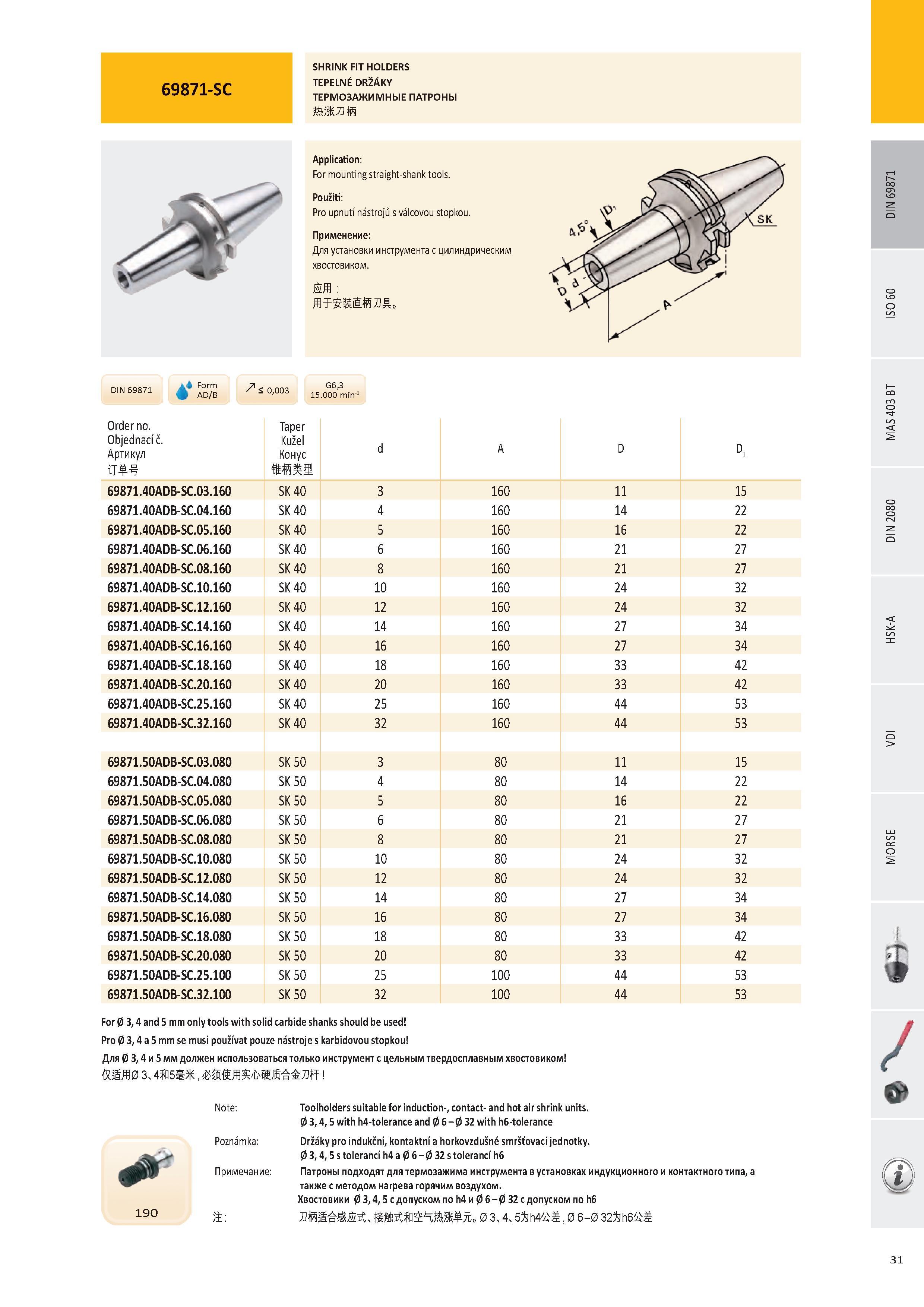

69871-SC SHRINK FIT HOLDERS TEPELNÉ DRŽÁKY ТЕРМОЗАЖИМНЫЕ ПАТРОНЫ Application: For mounting straight-shank tools Použití: Pro upnutí nástrojů s válcovou sto69871-SC SHRINK FIT HOLDERS TEPELNÉ DRŽÁKY ТЕРМОЗАЖИМНЫЕ ПАТРОНЫ Application: For mounting straight-shank tools. Použití: Pro upnutí nástrojů s válcovou stopkou. Применение: Для установки инструмента с цилиндрическим хвостовиком. DIN 69871 4 - 0,003 l5.ooo’min-‘ Order no. Objednací č. Артикул T Taper Kužel Конус d A D D. 69871.40ADB-SC.03.160 SK 40 3 160 11 15 69871.40ADB-SC.04.160 SK 40 4 160 14 22 69871.40ADB-SC.05.160 SK 40 5 160 16 22 69871.40ADB-SC.06.160 SK 40 6 160 21 27 69871.40ADB-SC.08.160 SK 40 8 160 21 27 69871.40ADB-SC.10.160 SK 40 10 160 24 32 69871.40ADB-SC.12.160 SK 40 12 160 24 32 69871.40ADB-SC.14.160 SK 40 14 160 27 34 69871.40ADB-SC.16.160 SK 40 16 160 27 34 69871.40ADB-SC.18.160 SK 40 18 160 33 42 69871.40ADB-SC.20.160 SK 40 20 160 33 42 69871.40ADB-SC.25.160 SK 40 25 160 44 53 69871.40ADB-SC.32.160 SK 40 32 160 44 53 69871.50ADB-SC.03.080 SK 50 3 80 11 15 69871.50ADB-SC.04.080 SK 50 4 80 14 22 69871.50ADB-SC.05.080 SK 50 5 80 16 22 69871.50ADB-SC.06.080 SK 50 6 80 21 27 69871.50ADB-SC.08.080 SK 50 8 80 21 27 69871.50ADB-SC.10.080 SK 50 10 80 24 32 69871.50ADB-SC.12.080 SK 50 12 80 24 32 69871.50ADB-SC.14.080 SK 50 14 80 27 34 69871.50ADB-SC.16.080 SK 50 16 80 27 34 69871.50ADB-SC.18.080 SK 50 18 80 33 42 69871.50ADB-SC.20.080 SK 50 20 80 33 42 69871.50ADB-SC.25.100 SK 50 25 100 44 53 69871.50ADB-SC.32.100 SK 50 32 100 44 53 For 0 3, 4 and 5 mm only tools with solid carbide shanks should be used Pro 0 3, 4 a 5 mm se musí používat pouze nástroje s karbidovou stopkou Для 0 3, 4 и 5 мм должен использоваться только инструмент с цельным твердосплавным хвостовиком КШЯ0 3,4ЭД5(Ж, / т’ 190 Note: Toolholders suitable for induction-, contact- and hot air shrink units. 0 3, 4, 5 with h4-tolerance and 0 6-0 32 with h6-tolerance Poznámka: Držáky pro indukční, kontaktní a horkovzdušné smršťovací jednotky. 0 3, 4, 5 s tolerancí h4 a 0 6-0 32 s tolerancí h6 Примечание: Патроны подходят для термозажима инструмента в установках индукционного и контактного типа, а также с методом нагрева горячим воздухом. Хвостовики 0 3, 4, 5 с допуском по h4 и 0 6-0 32 с допуском по h6 а: 0 3,4,5Sh4 M, 0 6 - 0 32Sh6 i 31 MORSE VDI HSK-A DIN 2080 MAS 403 BT ISO 60 DIN 69871 |
|||||
