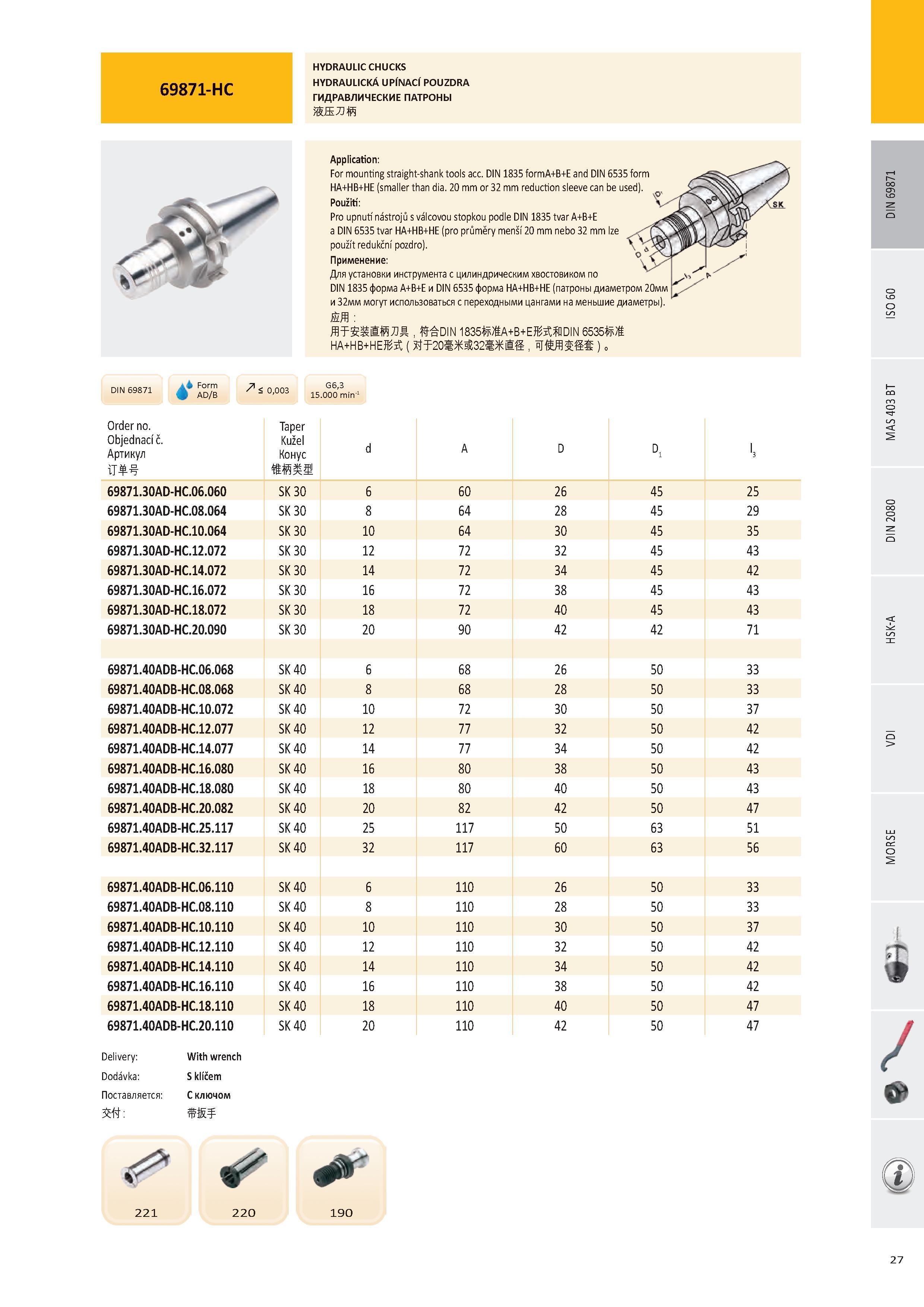

Обозначения и размеры гидропластовых зажимных патронов Pramet 69871-HC для установки инструмента с цилиндрическим хвостовиком по DIN 1835 форма A+B+E и DIN28 Каталог PRAMET 2016 Инструментальная оснастка для металлорежущих станков Стр.27 |
|||||
Обозначения и размеры гидропластовых зажимных патронов Pramet 69871-HC для установки инструмента с цилиндрическим хвостовиком по DIN 1835 форма A+B+E и DIN Обозначения и размеры гидропластовых зажимных патронов Pramet 69871-HC для установки инструмента с цилиндрическим хвостовиком по DIN 1835 форма A+B+E и DIN 6535 форма HA+HB+HE (патроны диаметром 20мм и 32мм могут использоваться с переходными цангами на меньшие диаметры). 1835 v A+B+E№nDIN 6535Ш НА+НВ+НЕЯШЯТ20 Form AD/B G6,3 15.000 min-1 Order no. Objednací č. Артикул Delivery: With wrench Dodávka: S klíčem Поставляется с ключом Taper Kužel Конус 69871.30AD-HC.06.060 SK 30 6 60 26 45 25 69871.30AD-HC.08.064 SK 30 8 64 28 45 29 69871.30AD-HC.10.064 SK 30 10 64 30 45 35 69871.30AD-HC.12.072 SK 30 12 72 32 45 43 69871.30AD-HC.14.072 SK 30 14 72 34 45 42 69871.30AD-HC.16.072 SK 30 16 72 38 45 43 69871.30AD-HC.18.072 SK 30 18 72 40 45 43 69871.30AD-HC.20.090 SK 30 20 90 42 42 71 69871.40ADB-HC.06.068 SK 40 6 68 26 50 33 69871.40ADB-HC.08.068 SK 40 8 68 28 50 33 69871.40ADB-HC.10.072 SK 40 10 72 30 50 37 69871.40ADB-HC.12.077 SK 40 12 77 32 50 42 69871.40ADB-HC.14.077 SK 40 14 77 34 50 42 69871.40ADB-HC.16.080 SK 40 16 80 38 50 43 69871.40ADB-HC.18.080 SK 40 18 80 40 50 43 69871.40ADB-HC.20.082 SK 40 20 82 42 50 47 69871.40ADB-HC.25.117 SK 40 25 117 50 63 51 69871.40ADB-HC.32.117 SK 40 32 117 60 63 56 69871.40ADB-HC.06.110 SK 40 6 110 26 50 33 69871.40ADB-HC.08.110 SK 40 8 110 28 50 33 69871.40ADB-HC.10.110 SK 40 10 110 30 50 37 69871.40ADB-HC.12.110 SK 40 12 110 32 50 42 69871.40ADB-HC.14.110 SK 40 14 110 34 50 42 69871.40ADB-HC.16.110 SK 40 16 110 38 50 42 69871.40ADB-HC.18.110 SK 40 18 110 40 50 47 69871.40ADB-HC.20.110 SK 40 20 110 42 50 47 i i 221 220 190 27 DIN 69871 d A D D HYDRAULIC CHUCKS HYDRAULICKÁ UPÍNACÍ POUZDRA ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ ЖЯЛЙ Application: For mounting straight-shank tools acc. DIN 1835 formA+B+E and DIN 6535 form HA+HB+HE (smaller than dia. 20 mm or 32 mm reduction sleeve can be used). Použití: Pro upnutí nástrojů s válcovou stopkou podle DIN 1835 tvar A+B+E a DIN 6535 tvar HA+HB+HE (pro průměry menší 20 mm nebo 32 mm lze použít redukční pozdro). 1 Применение: |
|||||
