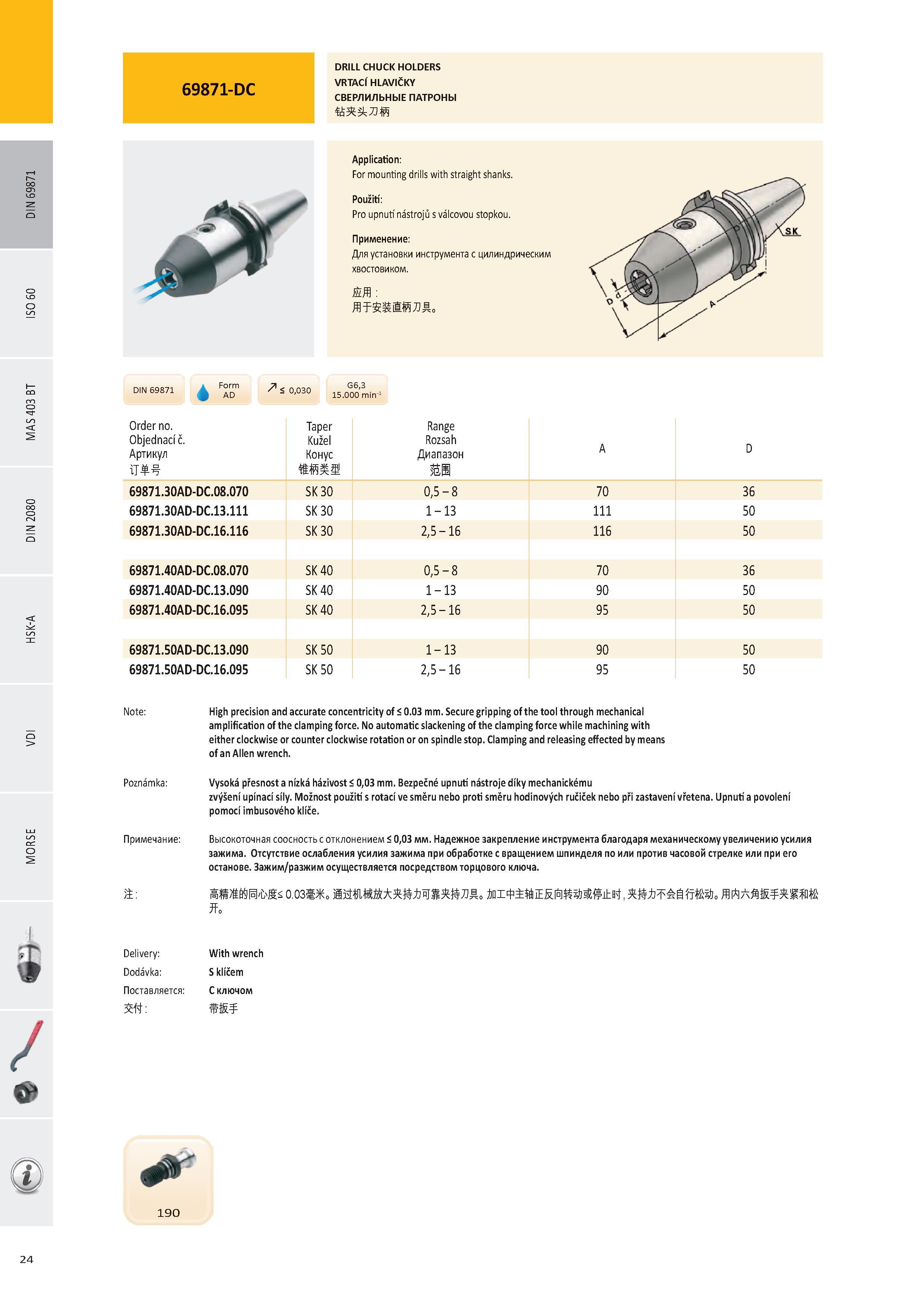

Общий вид и основные геометрические размеры сверлильных станочных патронов Pramet 69871-DC с возможностью подачи СОЖ через шпиндель металлообрабатывающего

Общий вид и основные геометрические размеры сверлильных станочных патронов Pramet 69871-DC с возможностью подачи СОЖ через шпиндель металлообрабатывающего

Общий вид и основные геометрические размеры сверлильных станочных патронов Pramet 69871-DC с возможностью подачи СОЖ через шпиндель металлообрабатывающего оборудования Особенности Высокоточная соосность с отклонением < 0,03 мм. Надежное закрепление инструмента благодаря механическому увеличению усилия зажима. Отсутствие ослабления усилия зажима при обработке с вращением шпинделя по или против часовой стрелке или при его останове. Зажим/разжим осуществляется посредством торцового ключа. With wrench S klíčem С ключом > .. 190 DRILL CHUCK HOLDERS VRTACÍ HLAVIČKY СВЕРЛИЛЬНЫЕ ПАТРОНЫ DIN 69871 F°rDm / < 0,030 15.0G060’3minJ Order no. Objednací č. Артикул if Taper Kužel Конус Range Rozsah Диапазон A D 69871.30AD-DC.08.070 SK 30 0,5- 8 70 36 69871.30AD-DC.13.111 SK 30 1 - 13 111 50 69871.30AD-DC.16.116 SK 30 2,5 - 16 116 50 69871.40AD-DC.08.070 69871.40AD-DC.13.090 69871.40AD-DC.16.095 69871.50AD-DC.13.090 69871.50AD-DC.16.095 SK 40 SK 40 SK 40 SK 50 SK 50 0,5 - 8 1 - 13 2.5 - 16 1 - 13 2.5 - 16 70 90 95 90 95 36 50 50 50 50 Note: High precision and accurate concentricity of < 0.03 mm. Secure gripping of the tool through mechanical amplification of the clamping force. No automatic slackening of the clamping force while machining with either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing effected by means of an Allen wrench. Poznámka: Vysoká přesnost a nízká házivost < 0,03 mm. Bezpečné upnutí nástroje díky mechanickému zvýšení upínací síly. Možnost použití s rotací ve směru nebo proti směru hodinových ručiček nebo při zastavení vřetena. Upnutí a povolení pomocí imbusového klíče. Примечание: Delivery: Dodávka: Поставляется
