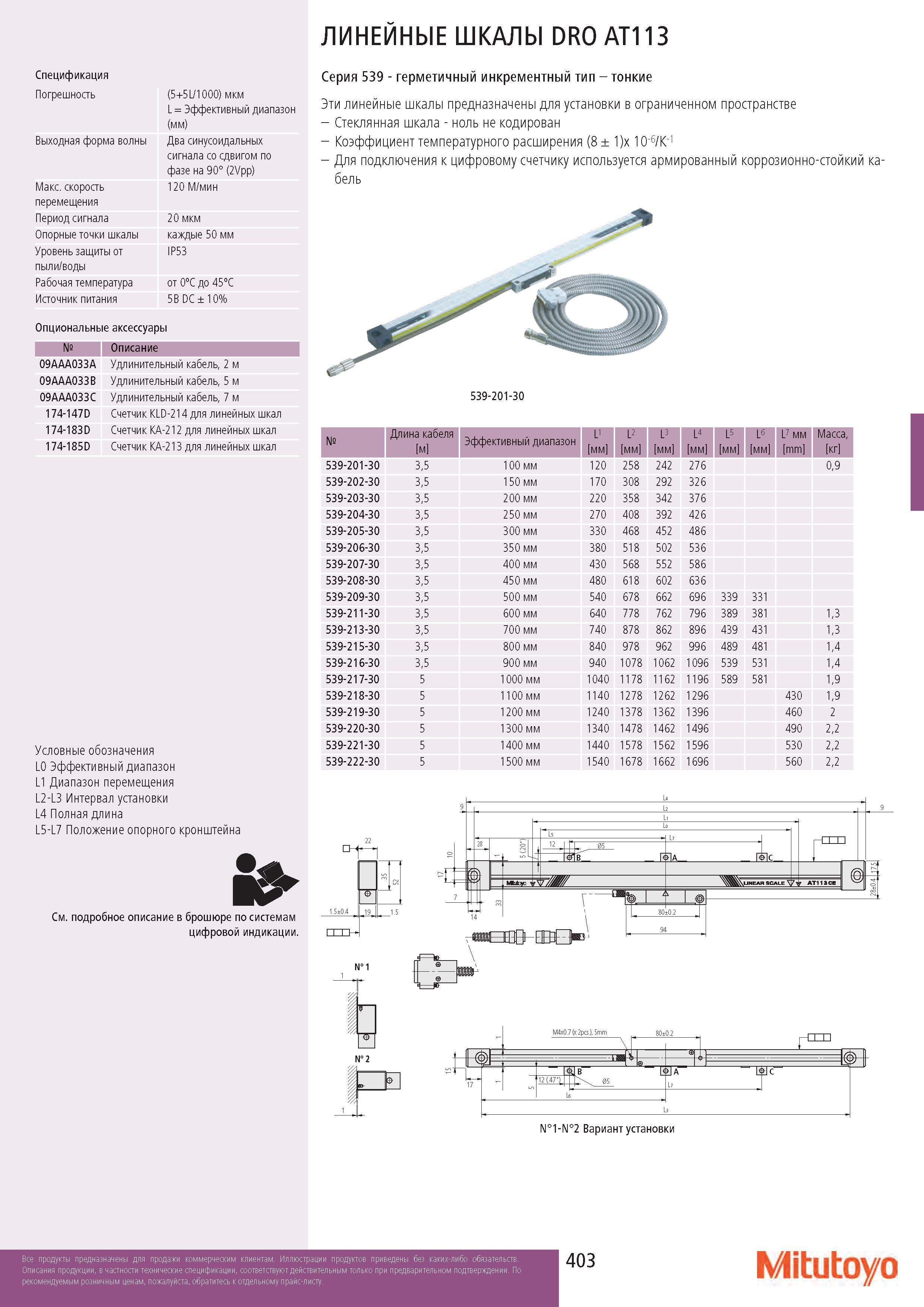

ЛИНЕИНЫЕ ШКАЛЫ DRO AT113 Спецификация Погрешность Выходная форма волны Макс. скорость перемещения Период сигнала Опорные точки шкалы Уровень защиты от пыли/воды Рабочая температура Источник питания Опциональные аксессуары (5+5L/1000) мкм L = Эффективный диапазон (мм) Два синусоидальных сигнала со сдвигом по фазе на 90° (2Vpp) 120 M/мин 20 мкм каждые 50 мм IP53 от 0°С до 45°С 5В DC± 10% № Описание 09AAA033A Удлинительный кабель, 2 м 09AAA033B Удлинительный кабель, 5 м 09AAA033C Удлинительный кабель, 7 м 174-147D Счетчик KLD-214 для линейных шкал 174-183D Счетчик KA-212 для линейных шкал 174-185D Счетчик KA-213 для линейных шкал Условные обозначения L0 Эффективный диапазон L1 Диапазон перемещения L2-L3 Интервал установки L4 Полная длина L5-L7 Положение опорного кронштейна См. подробное описание в брошюре по системам цифровой индикации. Серия 539 - герметичный инкрементный тип - тонкие Эти линейные шкалы предназначены для установки в ограниченном пространстве - Стеклянная шкала - ноль не кодирован - Коэффициент температурного расширения (8 ± 1)x 10-6/K-1 - Для подключения к цифровому счетчику используется армированный коррозионно-стойкий кабель 539-201-30 № Длина кабеля м Эффективный диапазон L1 мм L2 мм L3 мм L4 мм L5 мм L6 мм L7 мм mm Масса, кг 539-201-30 3,5 100 мм 120 258 242 276 0,9 539-202-30 3,5 150 мм 170 308 292 326 539-203-30 3,5 200 мм 220 358 342 376 539-204-30 3,5 250 мм 270 408 392 426 539-205-30 3,5 300 мм 330 468 452 486 539-206-30 3,5 350 мм 380 518 502 536 539-207-30 3,5 400 мм 430 568 552 586 539-208-30 3,5 450 мм 480 618 602 636 539-209-30 3,5 500 мм 540 678 662 696 339 331 539-211-30 3,5 600 мм 640 778 762 796 389 381 1,3 539-213-30 3,5 700 мм 740 878 862 896 439 431 1,3 539-215-30 3,5 800 мм 840 978 962 996 489 481 1,4 539-216-30 3,5 900 мм 940 1078 1062 1096 539 531 1,4 539-217-30 5 1000 мм 1040 1178 1162 1196 589 581 1,9 539-218-30 5 1100 мм 1140 1278 1262 1296 430 1,9 539-219-30 5 1 200 мм 1240 1378 1362 1396 460 2 539-220-30 5 1300 мм 1340 1478 1462 1496 490 2,2 539-221-30 5 1400 мм 1440 1578 1562 1596 530 2,2 539-222-30 5 1500 мм 1540 1678 1662 1696 560 2,2 22 i 1.5±0 .4 19 1.5 Mil t Гг ь\ й| j-LI U 1 : 12 ( . 47'1 05 >JA L; li do L N°1-N°2 Вариант установки N° 1 N° 2 403 Mitutoyo 28±0 4| 17 5
