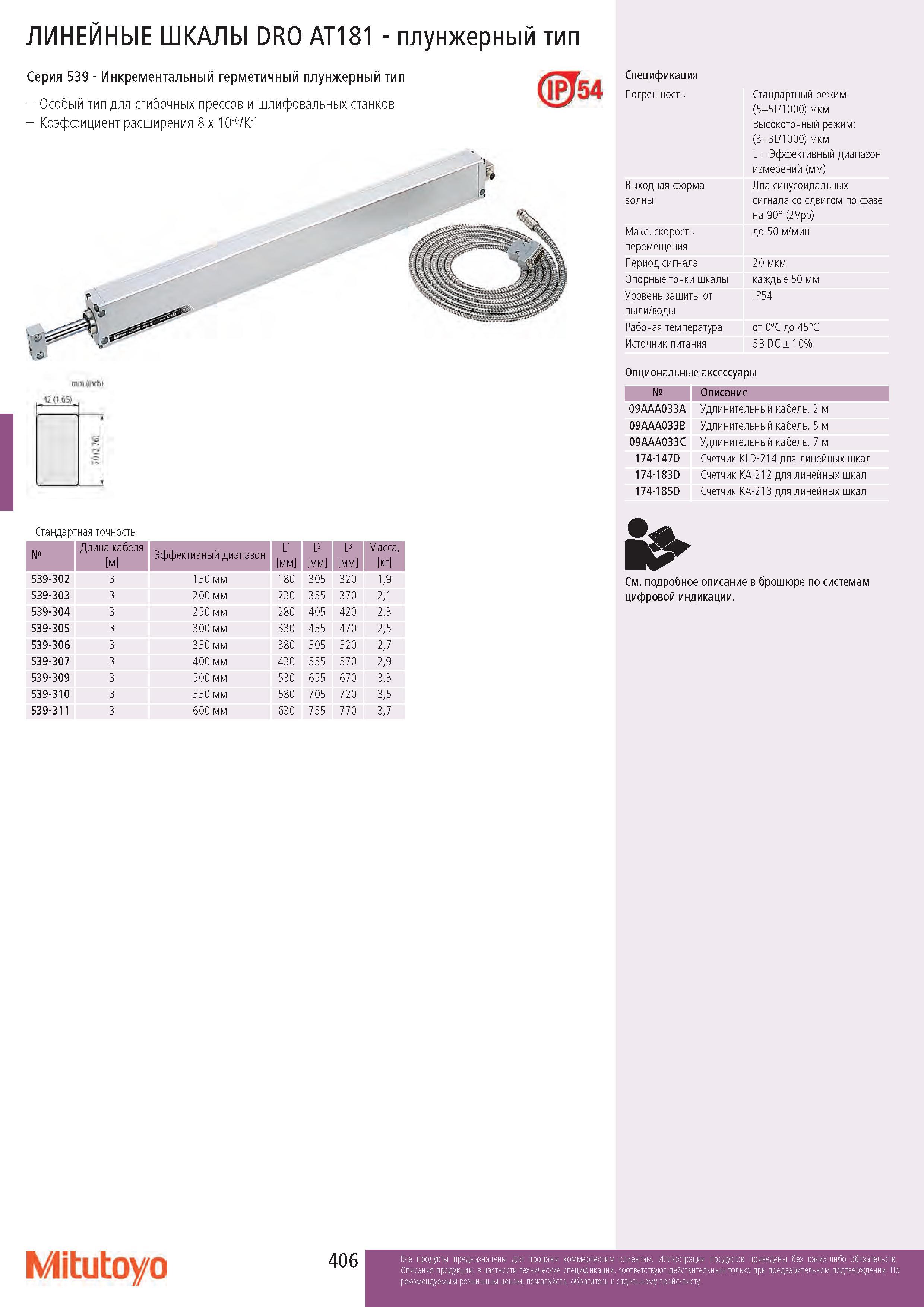

406 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.406

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 406 0406 Lab2u

ЛИНЕЙНЫЕ ШКАЛЫ DRO AT181 - плунжерный тип (gT54 Серия 539 - Инкрементальный герметичный плунжерный тип - Особый тип для сгибочных прессов и шлифовальных станков - Коэффициент расширения 8 x 10-6/K-1 42 (I 65) Спецификация Погрешность Выходная форма волны Макс. скорость перемещения Период сигнала Опорные точки шкалы Уровень защиты от пыли/воды Рабочая температура Источник питания Стандартный режим: (5+5L/1000) мкм Высокоточный режим: (3+3L/1000) мкм L = Эффективный диапазон измерений (мм) Два синусоидальных сигнала со сдвигом по фазе на 90° (2Vpp) до 50 м/мин 20 мкм каждые 50 мм IP54 от 0°С до 45°С 5В DC± 10% Опциональные аксессуары № Описание 09AAA033A Удлинительный кабель, 2 м 09AAA033B Удлинительный кабель, 5 м 09AAA033C Удлинительный кабель, 7 м 174-147D Счетчик KLD-214 для линейных шкал 174-183D Счетчик KA-212 для линейных шкал 174-185D Счетчик KA-213 для линейных шкал Стандартная точность № Длина кабеля м Эффективный диапазон L1 мм L2 мм L3 мм Масса, кг 539-302 3 150 мм 180 305 320 1,9 539-303 3 200 мм 230 355 370 2,1 539-304 3 250 мм 280 405 420 2,3 539-305 3 300 мм 330 455 470 2,5 539-306 3 350 мм 380 505 520 2,7 539-307 3 400 мм 430 555 570 2,9 539-309 3 500 мм 530 655 670 3,3 539-310 3 550 мм 580 705 720 3,5 539-311 3 600 мм 630 755 770 3,7 См. подробное описание в брошюре по системам цифровой индикации. Mitutoyo 406
