401 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.401

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 401 0401 Lab2u

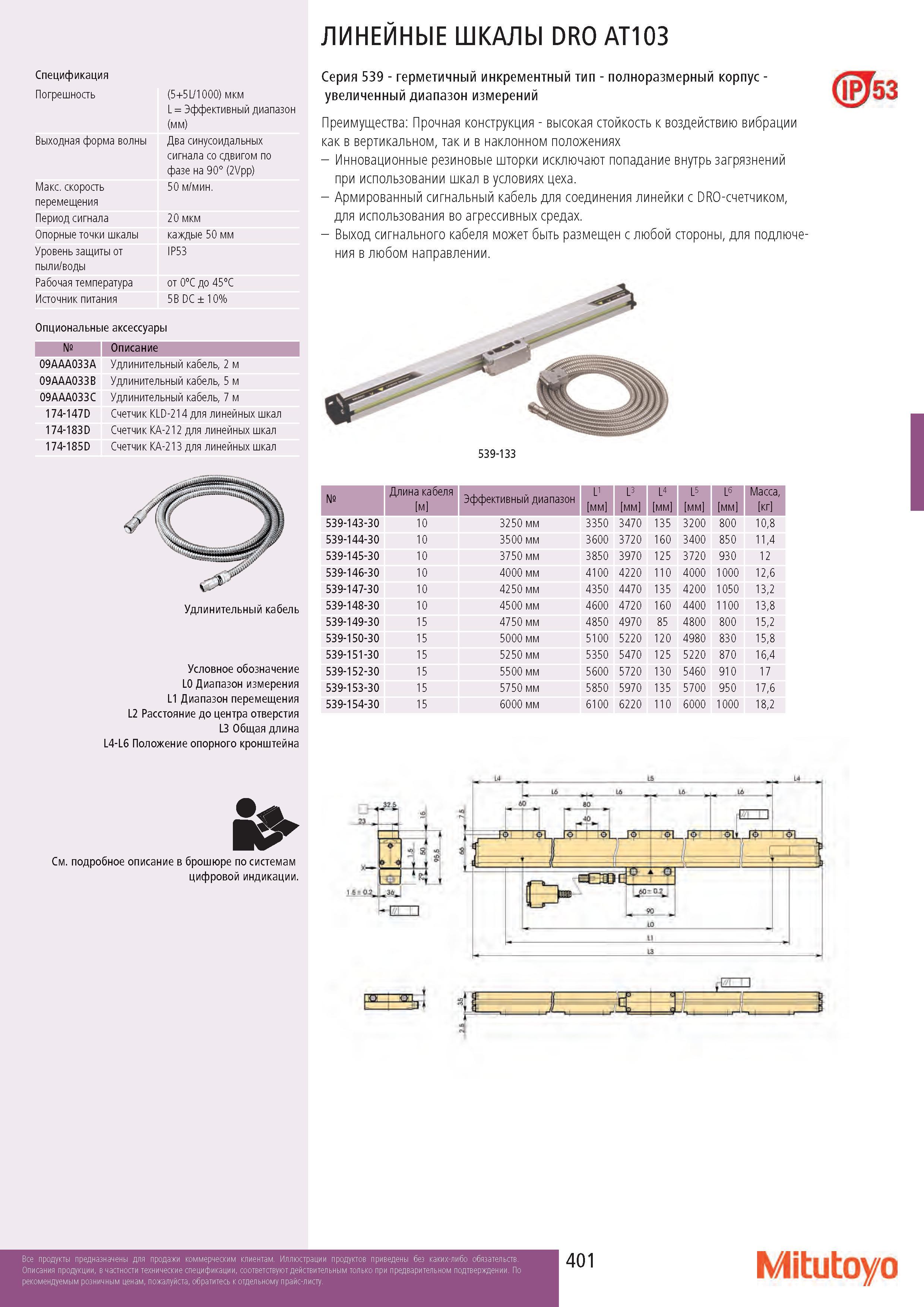

ЛИНЕЙНЫЕ ШКАЛЫ DRO AT103 Спецификация Погрешность Выходная форма волны Макс. скорость перемещения Период сигнала Опорные точки шкалы Уровень защиты от пыли/воды Рабочая температура Источник питания Опциональные аксессуары (5+5L/1000) мкм L = Эффективный диапазон (мм) Два синусоидальных сигнала со сдвигом по фазе на 90° (2Vpp) 50 м/мин. 20 мкм каждые 50 мм IP53 от 0°С до 45°С 5В DC± 10% № Описание 09AAA033A Удлинительный кабель, 2 м 09AAA033B Удлинительный кабель, 5 м 09AAA033C Удлинительный кабель, 7 м 174-147D Счетчик KLD-214 для линейных шкал 174-183D Счетчик KA-212 для линейных шкал 174-185D Счетчик KA-213 для линейных шкал & Удлинительный кабель Условное обозначение L0 Диапазон измерения L1 Диапазон перемещения L2 Расстояние до центра отверстия L3 Общая длина L4-L6 Положение опорного кронштейна Серия 539 - герметичный инкрементный тип - полноразмерный корпус -увеличенный диапазон измерений Преимущества: Прочная конструкция - высокая стойкость к воздействию вибрации как в вертикальном, так и в наклонном положениях - Инновационные резиновые шторки исключают попадание внутрь загрязнений при использовании шкал в условиях цеха. - Армированный сигнальный кабель для соединения линейки с DRO-счетчиком, для использования во агрессивных средах. - Выход сигнального кабеля может быть размещен с любой стороны, для подлюче-ния в любом направлении.
