400 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.400

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 400 0400 Lab2u

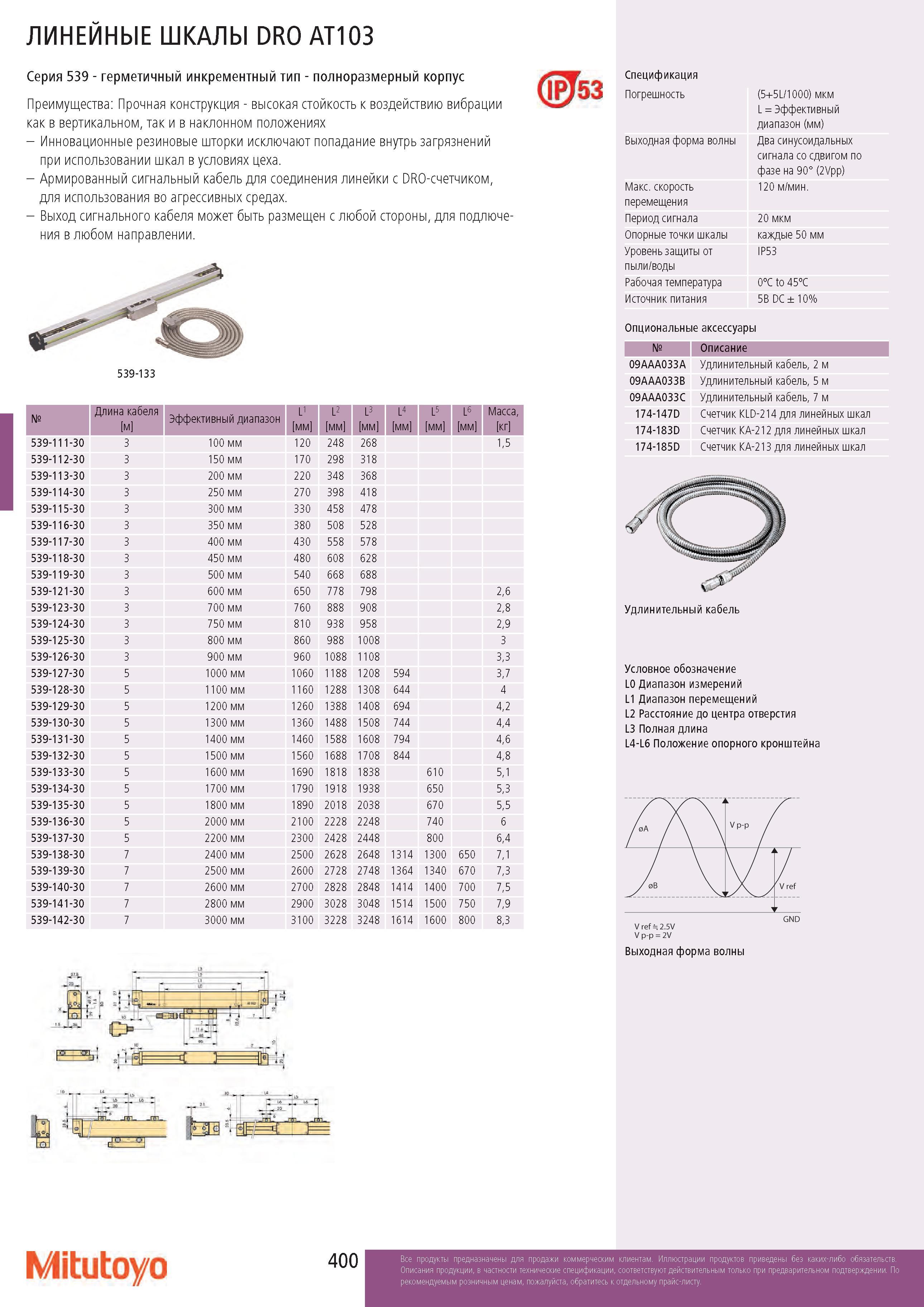

ЛИНЕЙНЫЕ ШКАЛЫ DRO AT103 Серия 539 - герметичный инкрементный тип - полноразмерный корпус Преимущества: Прочная конструкция - высокая стойкость к воздействию вибрации как в вертикальном, так и в наклонном положениях - Инновационные резиновые шторки исключают попадание внутрь загрязнений при использовании шкал в условиях цеха. - Армированный сигнальный кабель для соединения линейки с DRO-счетчиком, для использования во агрессивных средах. - Выход сигнального кабеля может быть размещен с любой стороны, для подлюче-ния в любом направлении. 539-133 (053 № Длина кабеля м Эффективный диапазон L1 мм L2 мм L3 мм L4 мм L5 мм L6 мм Масса, кг 539-111-30 3 100 мм 120 248 268 1,5 539-112-30 3 150 мм 170 298 318 539-113-30 3 200 мм 220 348 368 539-114-30 3 250 мм 270 398 418 539-115-30 3 300 мм 330 458 478 539-116-30 3 350 мм 380 508 528 539-117-30 3 400 мм 430 558 578 539-118-30 3 450 мм 480 608 628 539-119-30 3 500 мм 540 668 688 539-121-30 3 600 мм 650 778 798 2,6 539-123-30 3 700 мм 760 888 908 2,8 539-124-30 3 750 мм 810 938 958 2,9 539-125-30 3 800 мм 860 988 1008 3 539-126-30 3 900 мм 960 1088 1108 3,3 539-127-30 5 1000 мм 1060 1188 1208 594 3,7 539-128-30 5 1100 мм 1160 1288 1308 644 4 539-129-30 5 1200 мм 1260 1388 1408 694 4,2 539-130-30 5 1300 мм 1360 1488 1508 744 4,4 539-131-30 5 1400 мм 1460 1588 1608 794 4,6 539-132-30 5 1500 мм 1560 1688 1708 844 4,8 539-133-30 5 1600 мм 1690 1818 1838 610 5,1 539-134-30 5 1700 мм 1790 1918 1938 650 5,3 539-135-30 5 1800 мм 1890 2018 2038 670 5,5 539-136-30 5 2000 мм 2100 2228 2248 740 6 539-137-30 5 2200 мм 2300 2428 2448 800 6,4 539-138-30 7 2400 мм 2500 2628 2648 1314 1300 650 7,1 539-139-30 7 2500 мм 2600 2728 2748 1364 1340 670 7,3 539-140-30 7 2600 мм 2700 2828 2848 1414 1400 700 7,5 539-141-30 7 2800 мм 2900 3028 3048 1514 1500 750 7,9 539-142-30 7 3000 мм 3100 3228 3248 1614 1600 800 8,3 Спецификация Погрешность Выходная форма волны Макс. скорость перемещения Период сигнала Опорные точки шкалы Уровень защиты от пыли/воды Рабочая температура Источник питания Опциональные аксессуары (5+5L/1000) мкм L = Эффективный диапазон (мм) Два синусоидальных сигнала со сдвигом по фазе на 90° (2Vpp) 120 м/мин. 20 мкм каждые 50 мм IP53 0°C to 45°C 5В DC ± 10% № Описание 09AAA033A Удлинительный кабель, 2 м 09AAA033B Удлинительный кабель, 5 м 09AAA033C Удлинительный кабель, 7 м 174-147D Счетчик KLD-214 для линейных шкал 174-183D Счетчик KA-212 для линейных шкал 174-185D Счетчик KA-213 для линейных шкал Удлинительный кабель Условное обозначение L0 Диапазон измерений L1 Диапазон перемещений L2 Расстояние до центра отверстия L3 Полная длина L4-L6 Положение опорного кронштейна Выходная форма волны Mitutoyo 400
