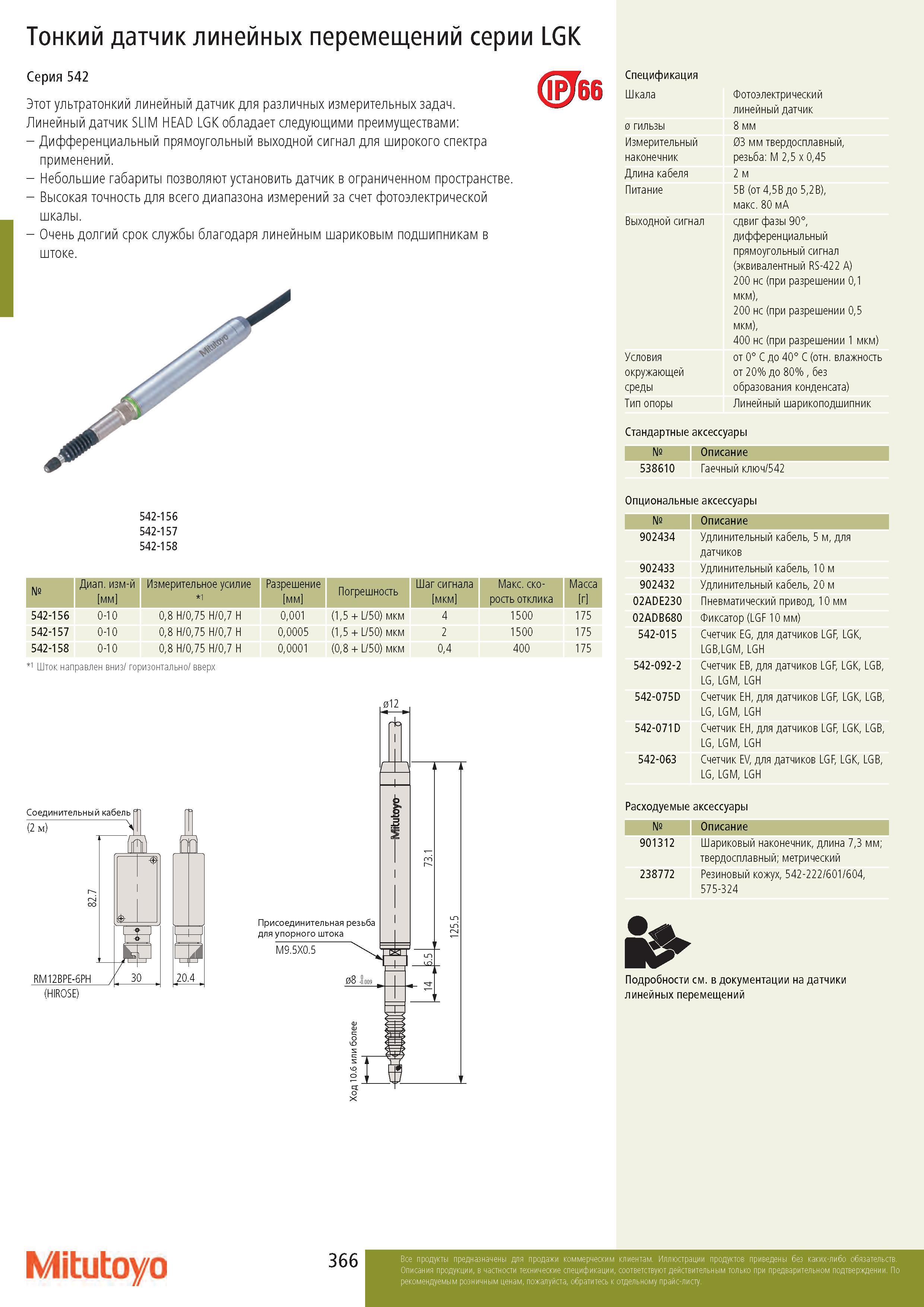

366 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.366

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 366 0366 Lab2u

Тонкий датчик линейных перемещений серии LGK Серия 542 Этот ультратонкий линейный датчик для различных измерительных задач. Линейный датчик SLIM HEAD LGK обладает следующими преимуществами: - Дифференциальный прямоугольный выходной сигнал для широкого спектра применений. - Небольшие габариты позволяют установить датчик в ограниченном пространстве. - Высокая точность для всего диапазона измерений за счет фотоэлектрической шкалы. - Очень долгий срок службы благодаря линейным шариковым подшипникам в штоке. (Рб Спецификация 542-156 542-157 542-158 № Диапазон измерений мм Измерительное усилие 1 Разрешение мм Погрешность Шаг сигнала мкм Макс. скорость отклика Масса г 542-156 0-10 0,8 H/0,75 H/0,7 H 0,001 (1,5 + L/50) мкм 4 1500 175 542-157 0-10 0,8 H/0,75 H/0,7 H 0,0005 (1,5 + L/50) мкм 2 1500 175 542-158 0-10 0,8 H/0,75 H/0,7 H 0,0001 (0,8 + L/50) мкм 0,4 400 175 1 Шток направлен вниз/ горизонтально/ вверх 71Д I ill.I. 20.4 Шкала Фотоэлектрический линейный датчик Диаметр гильзы 8 мм Измерительный 03 мм твердосплавный, наконечник резьба: M 2,5 x 0,45 Длина кабеля 2 м Питание 5В (от 4,5В до 5,2В), макс. 80 мА Выходной сигнал сдвиг фазы 90°, дифференциальный прямоугольный сигнал (эквивалентный RS-422 A) 200 нс (при разрешении 0,1 мкм), 200 нс (при разрешении 0,5 мкм), 400 нс (при разрешении 1 мкм) Условия от 0° C до 40° C (отн. влажность окружающей от 20% до 80% , без среды образования конденсата) Тип опоры Линейный шарикоподшипник Стандартные аксессуары № Описание 538610 Гаечный ключ/542 Опциональные аксессуары № Описание 902434 Удлинительный кабель, 5 м, для датчиков 902433 Удлинительный кабель, 10 м 902432 Удлинительный кабель, 20 м 02ADE230 Пневматический привод, 10 мм 02ADB680 Фиксатор (LGF 10 мм) 542-015 Счетчик EG, для датчиков LGF, LGK, LGB,LGM, LGH 542-092-2 Счетчик EB, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-075D Счетчик EH, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-071D Счетчик EH, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-063 Счетчик EV, для датчиков LGF, LGK, LGB, LG, LGM, LGH Расходуемые аксессуары № Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический 238772 Резиновый кожух, 542-222/601/604, 575-324 Подробности см. в документации на датчики линейных перемещений Mitutoyo 366
