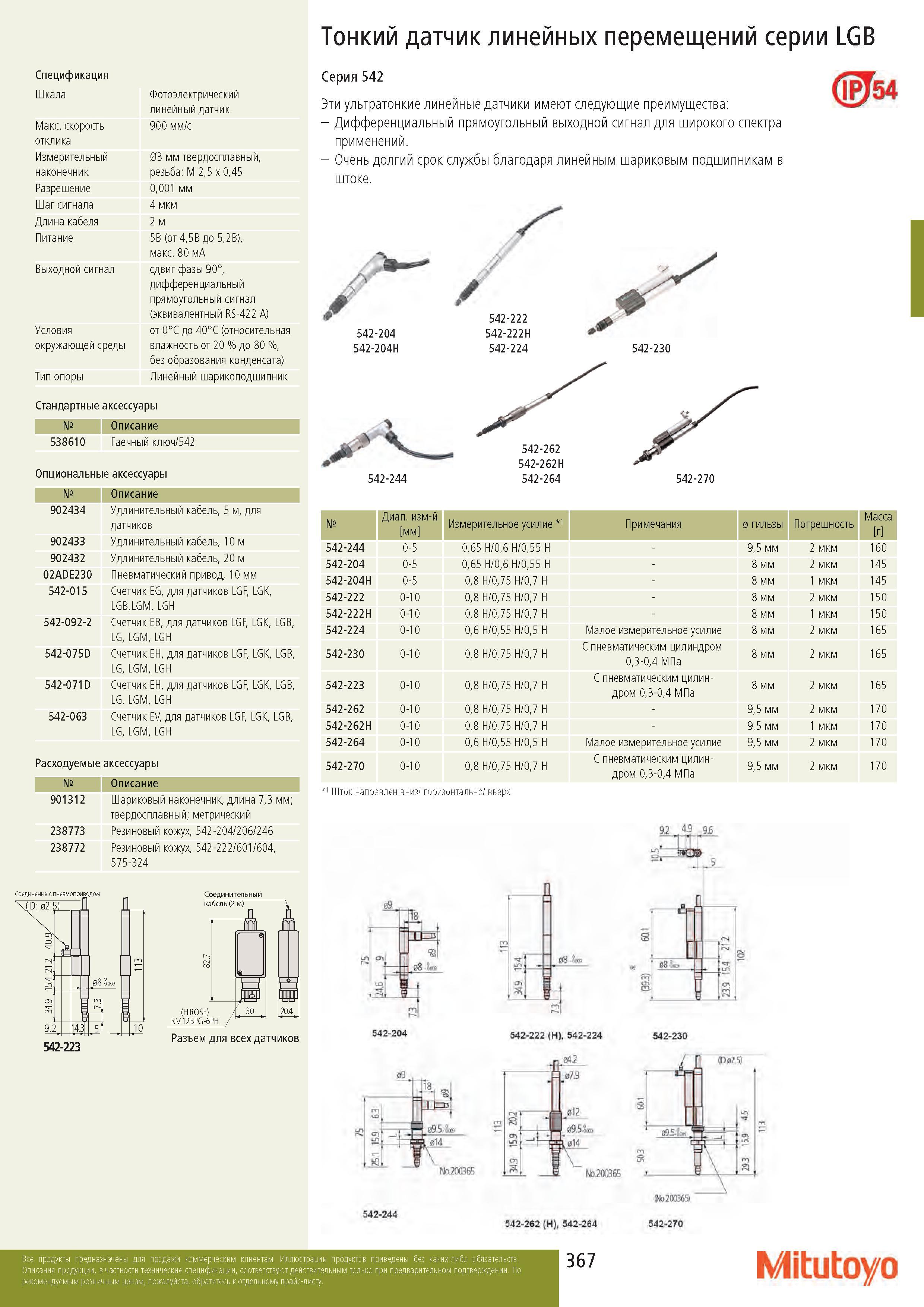

367 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.367

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 367 0367 Lab2u

Спецификация Шкала Фотоэлектрический линейный датчик Макс. скорость 900 мм/с отклика Измерительный 03 мм твердосплавный, наконечник резьба: M 2,5 x 0,45 Разрешение 0,001 мм Шаг сигнала 4 мкм Длина кабеля 2 м Питание 5В (от 4,5В до 5,2В), макс. 80 мА Выходной сигнал сдвиг фазы 90°, дифференциальный прямоугольный сигнал (эквивалентный RS-422 A) Условия от 0°C до 40°C (относительная окружающей среды влажность от 20 % до 80 %, без образования конденсата) Тип опоры Линейный шарикоподшипник Стандартные аксессуары № Описание 538610 Гаечный ключ/542 Опциональные аксессуары № Описание 902434 Удлинительный кабель, 5 м, для датчиков 902433 Удлинительный кабель, 10 м 902432 Удлинительный кабель, 20 м 02ADE230 Пневматический привод, 10 мм 542-015 Счетчик EG, для датчиков LGF, LGK, LGB,LGM, LGH 542-092-2 Счетчик EB, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-075D Счетчик EH, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-071D Счетчик EH, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-063 Счетчик EV, для датчиков LGF, LGK, LGB, LG, LGM, LGH Расходуемые аксессуары № Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический 238773 Резиновый кожух, 542-204/206/246 238772 Резиновый кожух, 542-222/601/604, 575-324 Соединительный кабель (2 м) м) V 3QL А Разъем для всех датчиков Тонкий датчик линейных перемещений серии LGB Серия 542 Эти ультратонкие линейные датчики имеют следующие преимущества: - Дифференциальный прямоугольный выходной сигнал для широкого спектра применений. - Очень долгий срок службы благодаря линейным шариковым подшипникам в штоке. (jgT54 542-244 1 Шток направлен вниз/ горизонтально/ вверх 18, =tD= 1 1 08 Я Oil | 4 1 f 542-222 (Н). 542-224 f- ГГ) КО 1 1jJ=D| 1 095 v lT\ 1Л rvi Fv №200365 542-244 542-262 (Н), 542-264 367 № Диапазон измерений мм Измерительное усилие 41 Примечания Диаметр гильзы Погрешность Масса г 542-244 0-5 0,65 H/0,6 H/0,55 H 9,5 мм 2 мкм 160 542-204 0-5 0,65 H/0,6 H/0,55 H 8 мм 2 мкм 145 542-204H 0-5 0,8 H/0,75 H/0,7 H 8 мм 1 мкм 145 542-222 0-10 0,8 H/0,75 H/0,7 H 8 мм 2 мкм 150 542-222H 0-10 0,8 H/0,75 H/0,7 H 8 мм 1 мкм 150 542-224 0-10 0,6 H/0,55 H/0,5 H Малое измерительное усилие 8 мм 2 мкм 165 542-230 0-10 0,8 H/0,75 H/0,7 H С пневматическим цилиндром 0,3-0,4 МПа 8 мм 2 мкм 165 542-223 0-10 0,8 H/0,75 H/0,7 H С пневматическим цилиндром 0,3-0,4 МПа 8 мм 2 мкм 165 542-262 0-10 0,8 H/0,75 H/0,7 H 9,5 мм 2 мкм 170 542-262H 0-10 0,8 H/0,75 H/0,7 H 9,5 мм 1 мкм 170 542-264 0-10 0,6 H/0,55 H/0,5 H Малое измерительное усилие 9,5 мм 2 мкм 170 542-270 0-10 0,8 H/0,75 H/0,7 H С пневматическим цилиндром 0,3-0,4 МПа 9,5 мм 2 мкм 170 Mitutoyo
