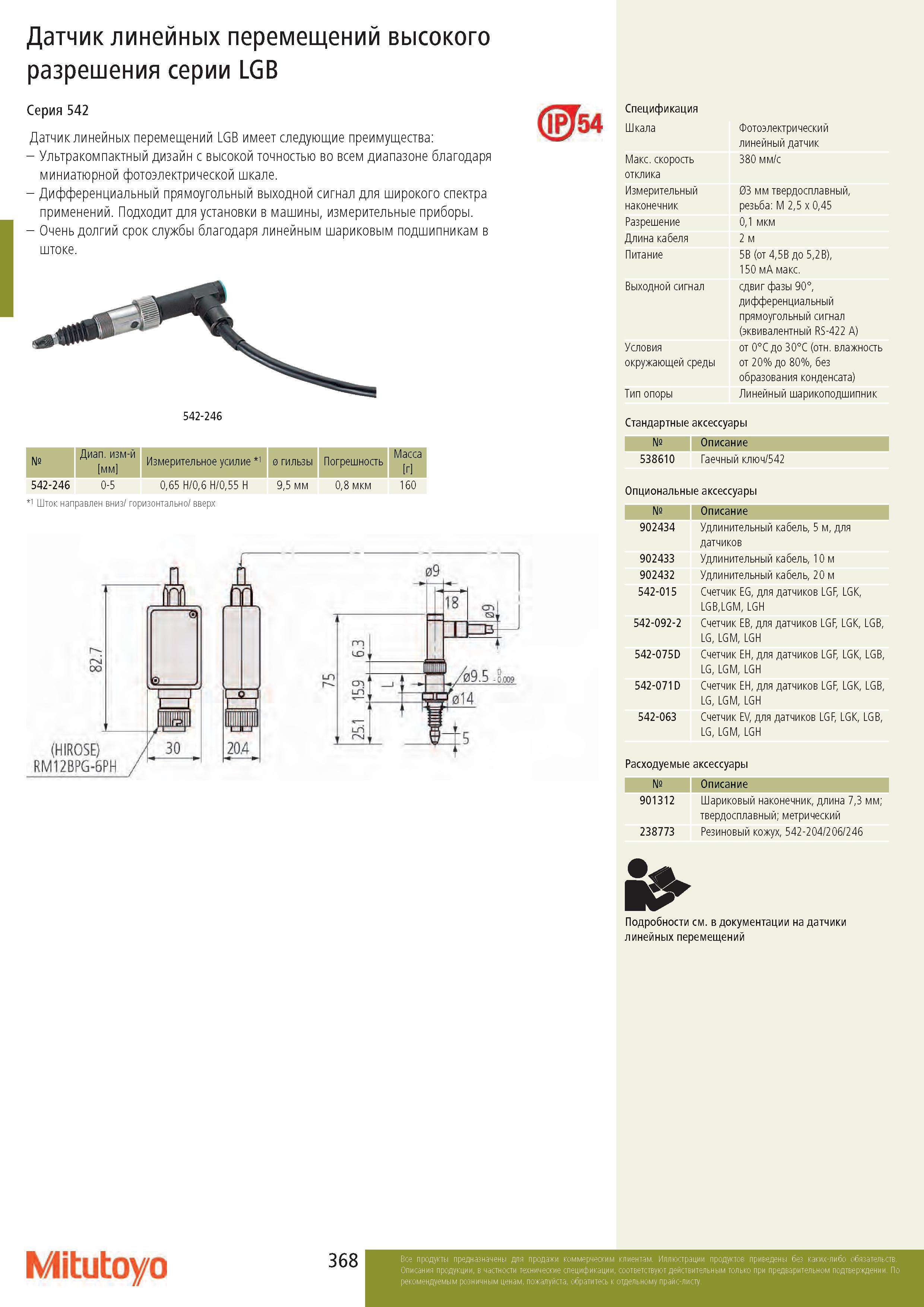

Датчик линейных перемещений высокого разрешения серии LGB Серия 542 Датчик линейных перемещений LGB имеет следующие преимущества: - Ультракомпактный дизайн с высокой точностью во всем диапазоне благодаря миниатюрной фотоэлектрической шкале. - Дифференциальный прямоугольный выходной сигнал для широкого спектра применений. Подходит для установки в машины, измерительные приборы. - Очень долгий срок службы благодаря линейным шариковым подшипникам в штоке. (0JJ54 542-246 № Диапазон измерений мм Измерительное усилие 1 Диаметр гильзы Погрешность Масса г 542-246 0-5 0,65 H/0,6 H/0,55 H 9,5 мм 0,8 мкм 160 1 Шток направлен вниз/ горизонтально/ вверх А 20.4 Спецификация Шкала Макс. скорость отклика Измерительный наконечник Разрешение Длина кабеля Питание Выходной сигнал Условия окружающей среды Тип опоры Стандартные аксессуары Фотоэлектрический линейный датчик 380 мм/с 03 мм твердосплавный, резьба: M 2,5 x 0,45 0,1 мкм 2 м 5В (от 4,5В до 5,2 В), 150 мА макс. сдвиг фазы 90°, дифференциальный прямоугольный сигнал (эквивалентный RS-422 A) от 0°C до 30°C (отн. влажность от 20% до 80%, без образования конденсата) Линейный шарикоподшипник № Описание 538610 Гаечный ключ/542 Опциональные аксессуары № Описание 902434 Удлинительный кабель, 5 м, для датчиков 902433 Удлинительный кабель, 10 м 902432 Удлинительный кабель, 20 м 542-015 Счетчик EG, для датчиков LGF, LGK, LGB,LGM, LGH 542-092-2 Счетчик EB, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-075D Счетчик EH, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-071D Счетчик EH, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-063 Счетчик EV, для датчиков LGF, LGK, LGB, LG, LGM, LGH Расходуемые аксессуары № Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический 238773 Резиновый кожух, 542-204/206/246 Подробности см. в документации на датчики линейных перемещений Mitutoyo 368
