363 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.363

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 363 0363 Lab2u

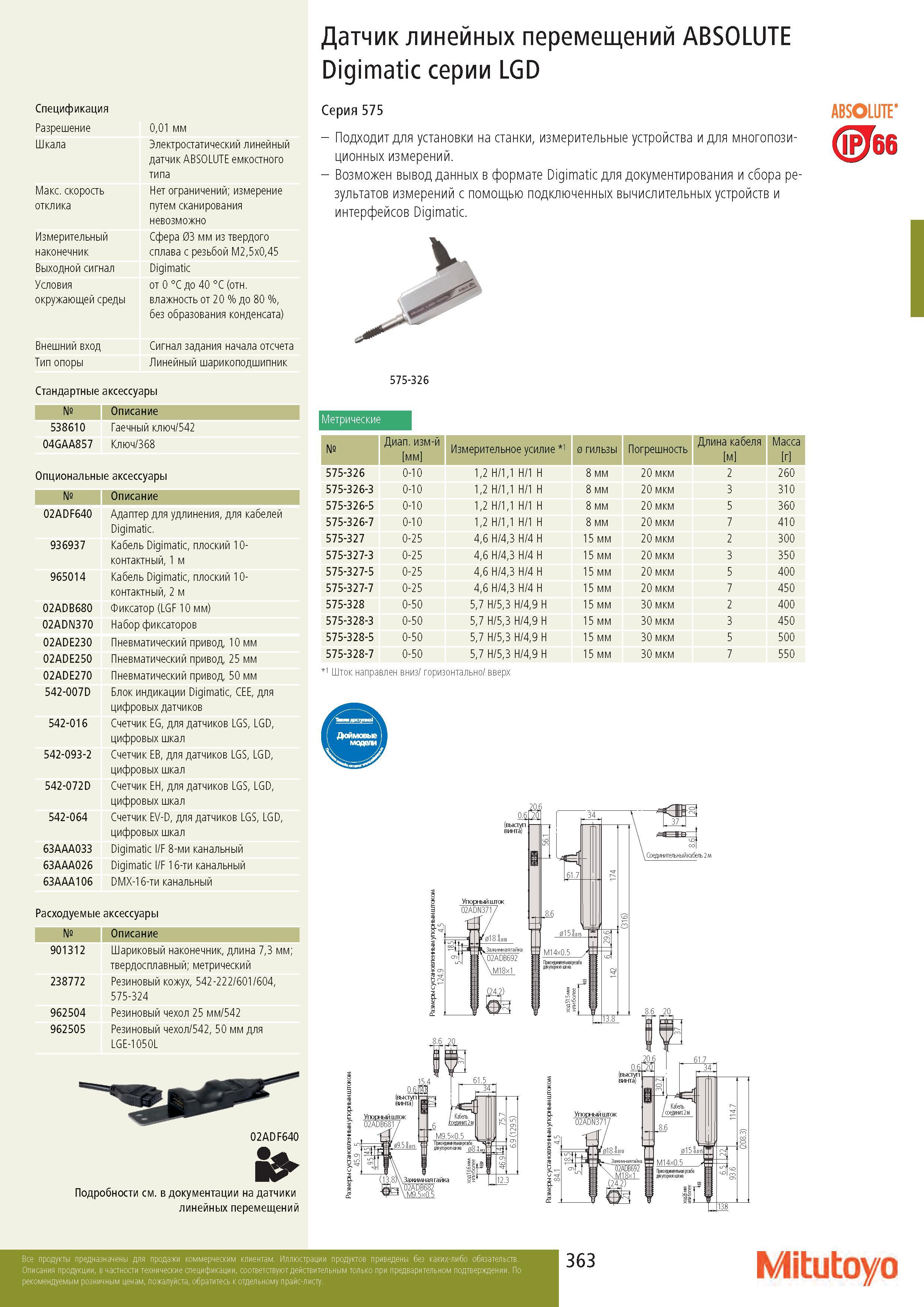

Датчик линейных перемещений ABSOLUTE Digimatic серии LGD Спецификация Разрешение Шкала Макс. скорость отклика Измерительный наконечник Выходной сигнал Условия окружающей среды Внешний вход Тип опоры 0,01 мм Электростатический линейный датчик ABSOLUTE емкостного типа Нет ограничений; измерение путем сканирования невозможно Сфера 03 мм из твердого сплава с резьбой M2,5x0,45 Digimatic от 0 °C до 40 °C (отн. влажность от 20 % до 80 %, без образования конденсата) Сигнал задания начала отсчета Линейный шарикоподшипник Стандартные аксессуары № Описание 538610 Гаечный ключ/542 04GAA857 Ключ/368 Опциональные аксессуары № Описание 02ADF640 Адаптер для удлинения, для кабелей Digimatic. 936937 Кабель Digimatic, плоский 10- контактный, 1 м 965014 Кабель Digimatic, плоский 10- контактный, 2 м 02ADB680 Фиксатор (LGF 10 мм) 02ADN370 Набор фиксаторов 02ADE230 Пневматический привод, 10 мм 02ADE250 Пневматический привод, 25 мм 02ADE270 Пневматический привод, 50 мм 542-007D Блок индикации Digimatic, CEE, для цифровых датчиков 542-016 Счетчик EG, для датчиков LGS, LGD, цифровых шкал 542-093-2 Счетчик EB, для датчиков LGS, LGD, цифровых шкал 542-072D Счетчик EH, для датчиков LGS, LGD, цифровых шкал 542-064 Счетчик EV-D, для датчиков LGS, LGD, цифровых шкал 63AAA033 Digimatic I/F 8-ми канальный 63AAA026 Digimatic I/F 16-ти канальный 63AAA106 DMX-16-ти канальный Расходуемые ; аксессуары № Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический 238772 Резиновый кожух, 542-222/601/604, 575-324 962504 Резиновый чехол 25 мм/542 962505 Резиновый чехол/542, 50 мм для LGE-1050L 02ADF640 & Серия 575 - Подходит для установки на станки, измерительные устройства и для многопозиционных измерений. - Возможен вывод данных в формате Digimatic для документирования и сбора результатов измерений с помощью подключенных вычислительных устройств и интерфейсов Digimatic. ABSOLUTE (066 575-326 Метрические Подробности см. в документации на датчики линейных перемещений № Диапазон измерений мм Измерительное усилие 41 Диаметр гильзы Погрешность Длина кабеля м Масса г 575-326 0-10 1,2 H/1,1 H/1 H 8 мм 20 мкм 2 260 575-326-3 0-10 1,2 H/1,1 H/1 H 8 мм 20 мкм 3 310 575-326-5 0-10 1,2 H/1,1 H/1 H 8 мм 20 мкм 5 360 575-326-7 0-10 1,2 H/1,1 H/1 H 8 мм 20 мкм 7 410 575-327 0-25 4,6 H/4,3 H/4 H 15 мм 20 мкм 2 300 575-327-3 0-25 4,6 H/4,3 H/4 H 15 мм 20 мкм 3 350 575-327-5 0-25 4,6 H/4,3 H/4 H 15 мм 20 мкм 5 400 575-327-7 0-25 4,6 H/4,3 H/4 H 15 мм 20 мкм 7 450 575-328 0-50 5,7 H/5,3 H/4,9 H 15 мм 30 мкм 2 400 575-328-3 0-50 5,7 H/5,3 H/4,9 H 15 мм 30 мкм 3 450 575-328-5 0-50 5,7 H/5,3 H/4,9 H 15 мм 30 мкм 5 500 575-328-7 0-50 5,7 H/5,3 H/4,9 H 15 мм 30 мкм 7 550 Шток направлен вниз/ горизонтально/ вверх 363 Mitutoyo
