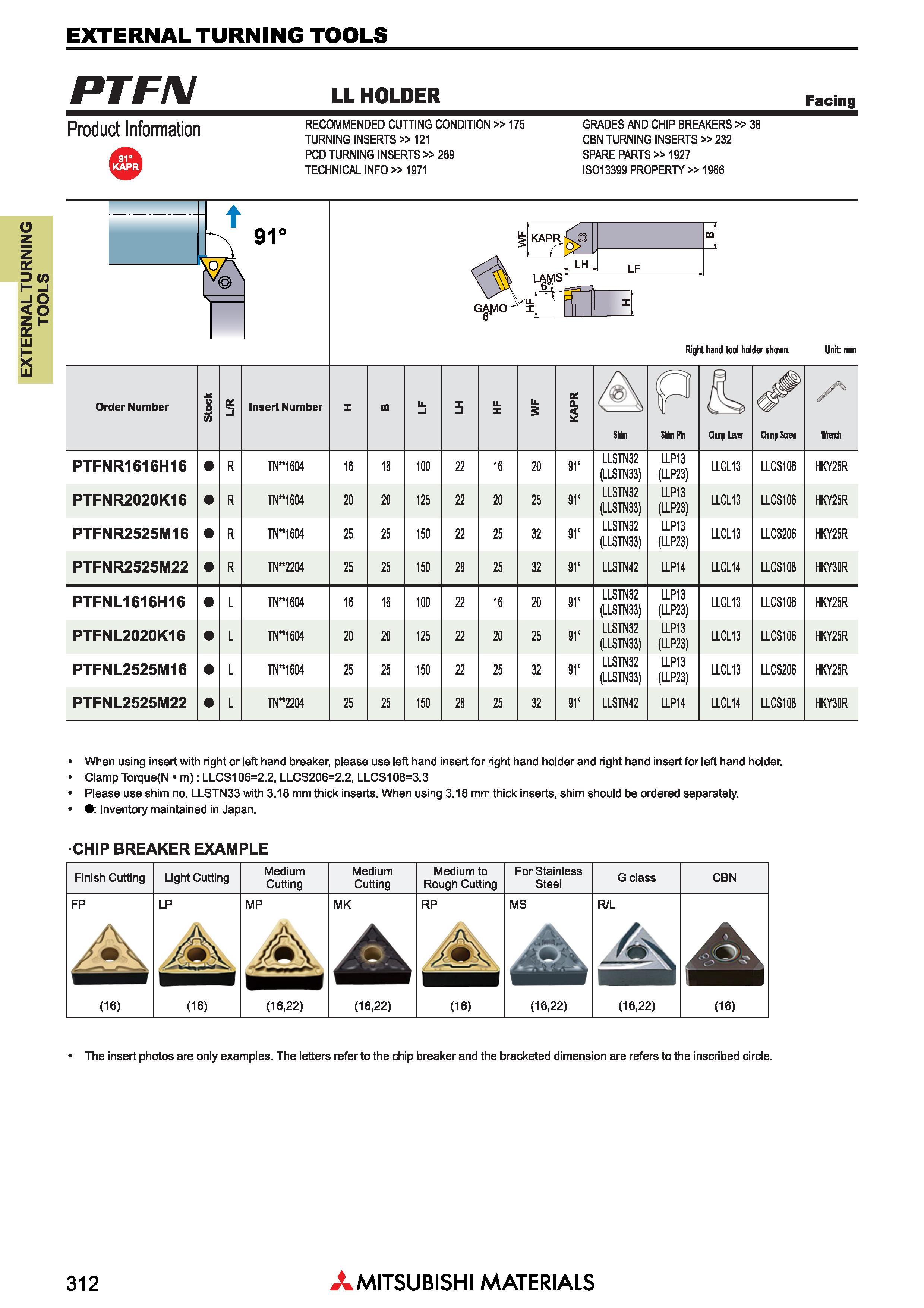

Токарные державки по металлу японской компании Mitsubishi Materials с призматическим хвостовиком EXTERNAL TURNING TOOLS _ PTFIM LL HOLDER Facing Prnriurt Infnrmatinn recommended cutting condition 175 grades and chip breakers 38 nuuui/l IMIUMNCUIUM TURNING INSERTS 121 CBN TURNING INSERTS 232 PCD TURNING INSERTS 269 Запасные части для металлорежущего инструмента SPARE PARTS 1927 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 ISO 13399 PROPERTY 1966 91' KAPRl r £0 m LF LH GAf/O I Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Unit: mm Обозначение Order Number Обозначение сменной режущей пластины Insert Number at CL 3 Shin Shim Pin Clamp Leva Climp Sorn Wrench PTFNR1616H16 PTFNR2020K16 PTFNR2525M16 PTFNR2525M22 1604 1604 1604 2204 16 20 25 25 16 20 25 25 125 150 22 22 22 16 20 25 25 20 25 32 32 91' 91" 91' 91' LLSTN32 (LLSTN33) LLSTN32 (LLSTN33) LLSTN32 (LLSTN33) LLSTN42 LLP13 (LLP23) LLP13 (LLP23) LLP13 (LLP23) LLP14 LLCL13 LLCL13 LLCL13 LLCL14 LLCS106 LLCS106 LLCS206 LLCS108 HKY25R HKY25R HKY25R HKY30R PTFNL1616H16 PTFNL2020K16 PTFNL2525M16 PTFNL2525M22 1604 1604 1604 2204 16 20 25 25 16 20 25 25 125 150 150 22 22 22 16 20 25 25 20 25 32 32 91' 91' 91' 91' LLSTN32 (LLSTN33) LLSTN32 (LLSTN33) LLSTN32 (LLSTN33) LLSTN42 LLP13 (LLP23) LLP13 (LLP23) LLP13 (LLP23) LLP14 LLCL13 LLCL13 LLCL13 LLCL14 LLCS106 LLCS106 LLCS206 LLCS108 HKY25R HKY25R HKY25R HKY30R When using insert with right or left hand breaker, please use left hand insert for right hand holder and right hand insert for left hand holder. Clamp Torque(N m): LLCS106=2.2, LLCS206=2.2, LLCS108=3.3 1 Please use shim no. LLSTN33 with 3.18 mm thick inserts. When using 3.18 mm thick inserts, shim should be ordered separately. Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Light Cutting Medium Cutting Medium Cutting Medium to Rough Cutting For Stainless Steel G class CBN FP LP MP MK RP MS R/L j&K 'Ifin IMl (16) (16) (16,22) (16,22) (16) (16,22) (16,22) (16) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. 312 Mitsubishi Materials
