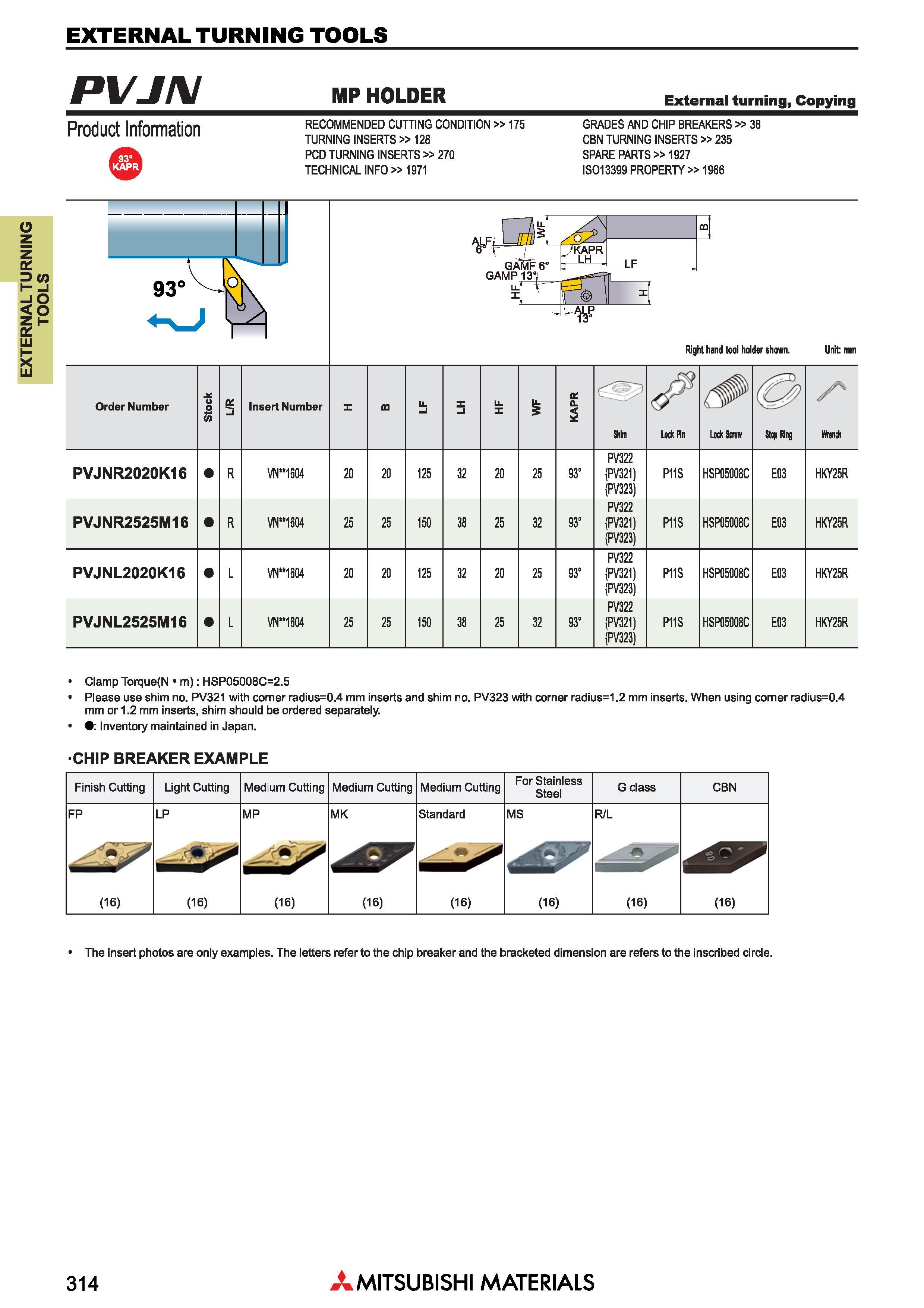

Токарные державки по металлу японской компании Mitsubishi Materials с призматическим хвостовиком EXTERNAL TURNING TOOLS _ PVJIM MP HOLDER External turning, Copying Product Information RECOMMENDED CUTTING CONDITION 175 TURNING INSERTS 128 PCD TURNING INSERTS 270 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 GRADES AND CHIP BREAKERS 38 CBN TURNING INSERTS 235 Запасные части для металлорежущего инструмента SPARE PARTS 1927 ISO 13399 PROPERTY 1966 GAMP i LL I r dt-1 CD 0 'KAPR LH LF Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Unit: mm Обозначение Order Number Stock et -n Обозначение сменной режущей пластины Insert Number X m Li l X i u. X Li 3 KAPR o Shim Lock Pin Lock Scram Step Ring Z' Winch PVJNR2020K16 R VT1604 20 20 125 32 20 25 93' PV322 (PV321) (PV323) P11S HSP05008C E03 HKY25R PVJNR2525M16 R VTH604 25 25 150 38 25 32 93” PV322 (PV321) (PV323) P11S HSP05008C E03 HKY25R PVJNL2020K16 L VT1604 20 20 125 32 20 25 93“ PV322 (PV321) (PV323) P11S HSP05008C E03 HKY25R PVJNL2525M16 L VN"1604 25 25 150 38 25 32 93' PV322 (PV321) (PV323) P11S HSP05008C E03 HKY25R Clamp Torque(N m): HSP05008C=2.5 Please use shim no. PV321 with comer radius=0.4 mm inserts and shim no. PV323 with comer radius=1.2 mm inserts. When using comer radius=0.4 mm or 1.2 mm inserts, shim should be ordered separately. Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Light Cutting Medium Cutting Medium Cutting Medium Cutting For Stainless Steel G class CBN FP LP MP MK Standard MS R/L (16) (16) (16) (16) (16) (16) (16) (16) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. 314 Mitsubishi Materials
