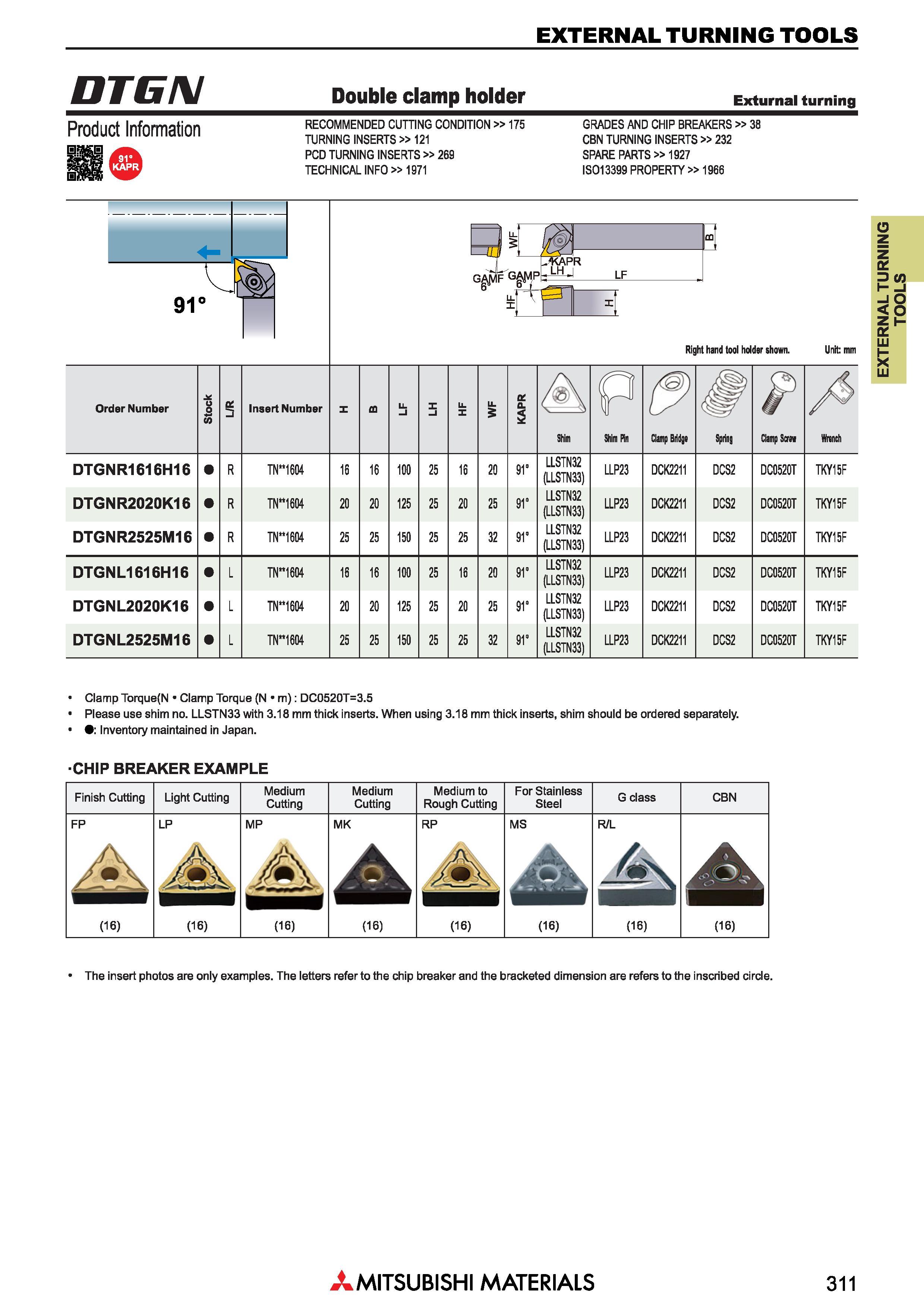

Токарные державки по металлу японской компании Mitsubishi Materials с призматическим хвостовиком EXTERNAL TURNING TOOLS _ DTEIM Double clamp holder Exturnal turning Product Information RECOMMENDED CUTTING CONDITION 175 TURNING INSERTS 121 PCD TURNING INSERTS 269 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 GRADES AND CHIP BREAKERS 38 CBN TURNING INSERTS 232 Запасные части для металлорежущего инструмента SPARE PARTS 1927 ISO 13399 PROPERTY 1966 91 WF A"-v- CQ 11 If Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Unit: mm Обозначение Order Number Обозначение сменной режущей пластины Insert Number Shim Shim Pin Clamp Bridge Clamp Scrn Wnnch DTGNR1616H16 DTGNR2020K16 DTGNR2525M16 604 100 125 150 LLSTN32 (LLSTN33) LLSTN32 (LLSTN33) LLSTN32 (LLSTN33) LLP23 LLP23 LLP23 DCK2211 DCK2211 DCK2211 DCS2 DCS2 DCS2 DC0520 DC0520 DC0520 TKY15F TKY15F TKY15F DTGNL1616H16 DTGNL2020K16 DTGNL2525M16 100 125 150 LLSTN32 (LLSTN33) LLSTN32 (LLSTN33) LLSTN32 (LLSTN33) LLP23 LLP23 LLP23 DCK2211 DCK2211 DCK2211 DCS2 DCS2 DCS2 DC0520 DC0520 DC0520 TKY15F TKY15F TKY15F Clamp Torque(N Clamp Torque (N m): DC0520T=3.5 Please use shim no. LLSTN33 with 3.18 mm thick inserts. When using 3.18 mm thick inserts, shim should be ordered separately. Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Light Cutting Medium Cutting Medium Cutting Medium to Rough Cutting For Stainless Steel G class CBN FP LP MP MK RP MS R/L Ak MM (16) (16) (16) (16) (16) (16) (16) (16) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. Mitsubishi Materials 311 EXTERNAL TURNING TOOLS
