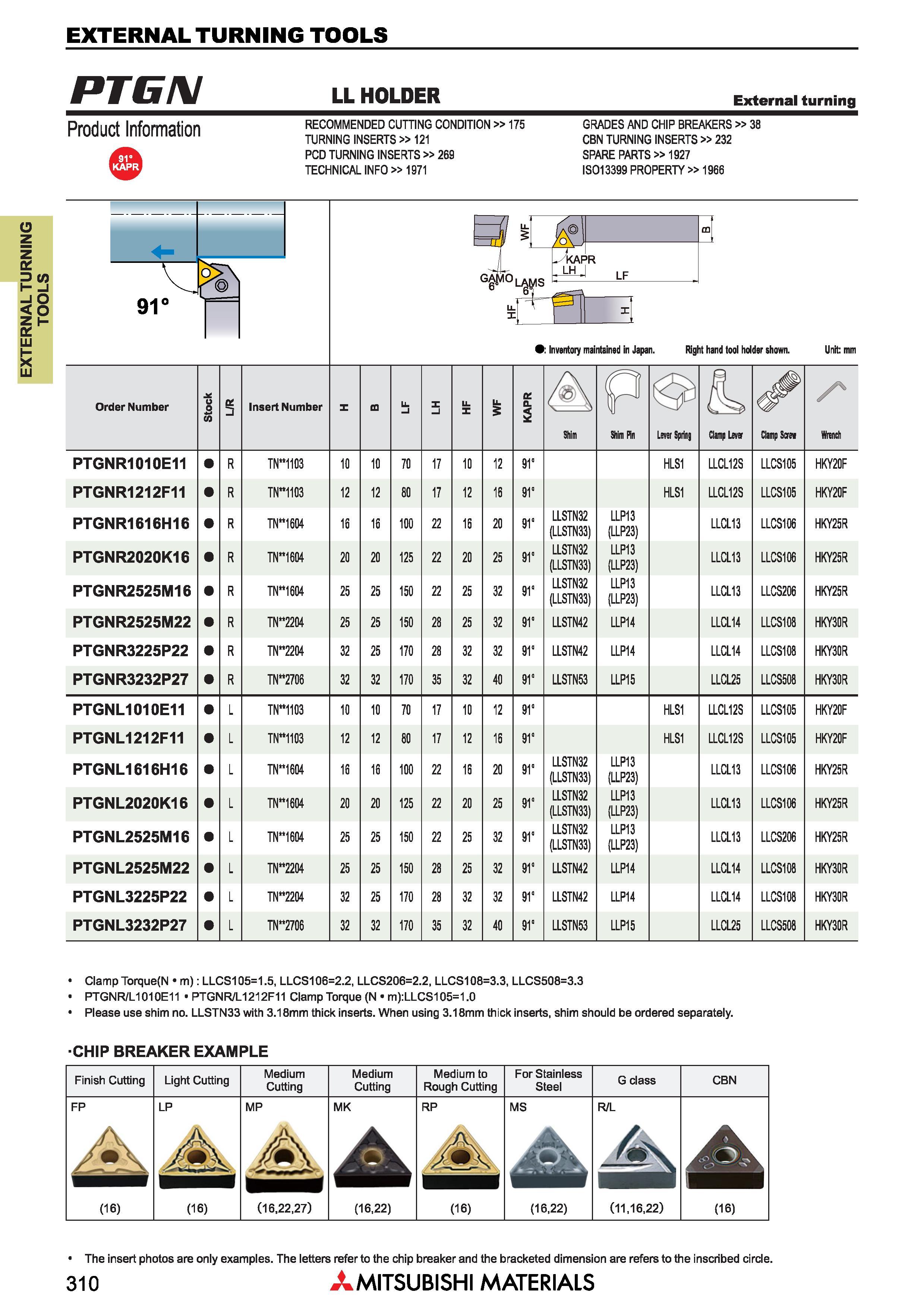

Токарные державки по металлу японской компании Mitsubishi Materials с призматическим хвостовиком EXTERNAL TURNING TOOLS _ PTEIM LL HOLDER External turning Product Information RECOMMENDED CUTTING CONDITION 175 TURNING INSERTS 121 PCD TURNING INSERTS 269 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 GRADES AND CHIP BREAKERS 38 CBN TURNING INSERTS 232 Запасные части для металлорежущего инструмента SPARE PARTS 1927 ISO 13399 PROPERTY 1966 9 I l H - KAF LH 'R LF Inventory maintained in Japan. Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Unit: mm Обозначение Order Number Обозначение сменной режущей пластины Insert Number Shin Shim Pin Lm Spring Clamp Leva Clamp Screw Wrench PTGNR1010E11 PTGNR1212F11 PTGNR1616H16 PTGNR2020K16 PTGNR2525M16 PTGNR2525M22 PTGNR3225P22 PTGNR3232P27 TN"1103 TN 1103 TN 1604 TN’ 1604 TN 1604 TN“2204 TN’ 2204 TN 2706 10 12 16 20 25 25 32 32 10 12 16 20 25 25 25 32 70 80 100 125 150 150 170 170 17 17 22 22 22 35 10 12 16 20 25 25 32 32 12 16 20 25 32 32 32 40 HLS1 HLS1 LLSTN32 (LLSTN33) LLSTN32 (LLSTN33) LLSTN32 (LLSTN33) LLSTN42 LLSTN42 LLSTN53 LLP13 (LLP23) LLP13 (LLP23) LLP13 (LLP23) LLP14 LLP14 LLP15 LLCL12S LLCL12S LLCL13 LLCL13 LLCL13 LLCL14 LLCL14 LLCL25 LLCS105 LLCS105 LLCS106 LLCS106 LLCS206 LLCS108 LLCS108 LLCS508 HKY20F HKY20F HKY25R HKY25R HKY25R HKY30R HKY30R HKY30R PTGNL1010E11 PTGNL1212F11 PTGNL1616H16 PTGNL2020K16 PTGNL2525M16 PTGNL2525M22 PTGNL3225P22 PTGNL3232P27 TN 1103 TN 1103 TN“1604 TN 1604 TN“1604 TN 2204 TN 2204 TN“2706 10 12 16 20 25 25 32 32 10 12 16 20 25 25 25 32 70 80 100 125 150 150 170 170 17 17 22 22 22 35 10 12 16 20 25 25 32 32 12 16 20 25 32 32 32 40 HLS1 HLS1 LLSTN32 (LLSTN33) LLSTN32 (LLSTN33) LLSTN32 (LLSTN33) LLSTN42 LLSTN42 LLSTN53 LLP13 (LLP23) LLP13 (LLP23) LLP13 (LLP23) LLP14 LLP14 LLP15 LLCL12S LLCL12S LLCL13 LLCL13 LLCL13 LLCL14 LLCL14 LLCL25 LLCS105 LLCS105 LLCS106 LLCS106 LLCS206 LLCS108 LLCS108 LLCS508 HKY20F HKY20F HKY25R HKY25R HKY25R HKY30R HKY30R HKY30R Clamp Torque(N m): LLCS105=1.5, LLCS106=2.2, LLCS206=2.2, LLCS108=3.3, LLCS508=3.3 PTGNR/L1010E11 PTGNR/L1212F11 Clamp Torque (N m):LLCS105=1.0 Please use shim no. LLSTN33 with 3.18mm thick inserts. When using 3.18mm thick inserts, shim should be ordered separately. CHIP BREAKER EXAMPLE Finish Cutting Light Cutting Medium Cutting Medium Cutting Medium to Rough Cutting For Stainless Steel G class CBN FP LP MP MK RP MS R/L Ak A Hi (16) (16) (16,22,27) (16,22) (16) (16,22) (11,16,22) (16) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. 310 Mitsubishi Materials
