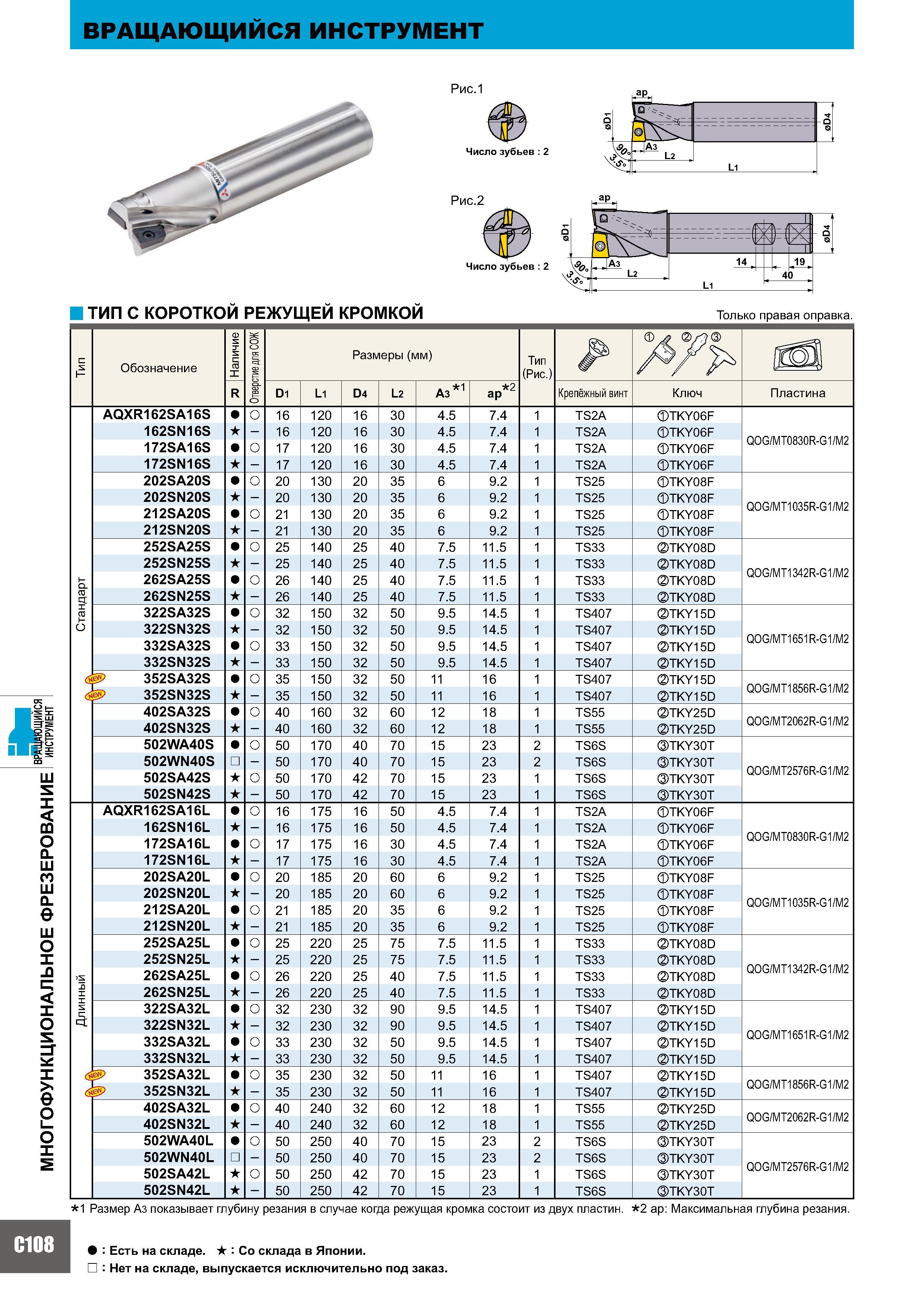

МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ ВИНСТРУ1МЕнТ Я Вращающийся инструмент C108 Рис.1 Число зубьев 2 Рис.2 Число зубьев 2 ТЕП С КОРОТКОЙ РЕЖУЩЕЙ КРОМКОЙ Только правая оправка. Т Обозначение Наличие Отверстие для СОЖ Размеры (мм) Тип (Рис.) / 7> вш R D1 L1 D4 L2 1 A3 2 ap Крепёжный винт Ключ Пластина AQXR162SA16S о 16 120 16 30 4.5 7.4 1 TS2A TKY06F 162SN16S - 16 120 16 30 4.5 7.4 1 TS2A TKY06F Q0G/MT0830R-G1/M2 172SA16S о 17 120 16 30 4.5 7.4 1 TS2A TKY06F 172SN16S - 17 120 16 30 4.5 7.4 1 TS2A TKY06F 202SA20S о 20 130 20 35 6 9.2 1 TS25 TKY08F 202SN20S - 20 130 20 35 6 9.2 1 TS25 TKY08F Q0G/MT1035R-G1/M2 212SA20S о 21 130 20 35 6 9.2 1 TS25 TKY08F 212SN20S - 21 130 20 35 6 9.2 1 TS25 TKY08F 252SA25S о 25 140 25 40 7.5 11.5 1 TS33 XTKY08D 252SN25S - 25 140 25 40 7.5 11.5 1 TS33 XTKY08D Q0G/MT1342R-G1/M2 Стандарт 262SA25S о 26 140 25 40 7.5 11.5 1 TS33 XTKY08D 262SN25S - 26 140 25 40 7.5 11.5 1 TS33 XTKY08D 322SA32S о 32 150 32 50 9.5 14.5 1 TS407 XTKY15D 322SN32S - 32 150 32 50 9.5 14.5 1 TS407 XTKY15D Q0G/MT1651R-G1/M2 332SA32S о 33 150 32 50 9.5 14.5 1 TS407 XTKY15D < 332SN32S - 33 150 32 50 9.5 14.5 1 TS407 XTKY15D 352SA32S о 35 150 32 50 11 16 1 TS407 XTKY15D Q0G/MT1856R-G1/M2 6 352SN32S - 35 150 32 50 11 16 1 TS407 XTKY15D 402SA32S о 40 160 32 60 12 18 1 TS55 XTKY25D Q0G/MT2062R-G1/M2 402SN32S - 40 160 32 60 12 18 1 TS55 XTKY25D 502WA40S о 50 170 40 70 15 23 TS6S cTKY30T 502WN40S - 50 170 40 70 15 23 TS6S cTKY30T Q0G/MT2576R-G1/M2 502SA42S о 50 170 42 70 15 23 1 TS6S cTKY30T 502SN42S - 50 170 42 70 15 23 1 TS6S TKY30T AQXR162SA16L о 16 175 16 50 4.5 7.4 1 TS2A TKY06F 162SN16L - 16 175 16 50 4.5 7.4 1 TS2A TKY06F Q0G/MT0830R-G1/M2 172SA16L о 17 175 16 30 4.5 7.4 1 TS2A TKY06F 172SN16L - 17 175 16 30 4.5 7.4 1 TS2A TKY06F 202SA20L о 20 185 20 60 6 9.2 1 TS25 TKY08F 202SN20L - 20 185 20 60 6 9.2 1 TS25 TKY08F Q0G/MT1035R-G1/M2 212SA20L о 21 185 20 35 6 9.2 1 TS25 TKY08F 212SN20L - 21 185 20 35 6 9.2 1 TS25 TKY08F 252SA25L о 25 220 25 75 7.5 11.5 1 TS33 XTKY08D 252SN25L - 25 220 25 75 7.5 11.5 1 TS33 XTKY08D Q0G/MT1342R-G1/M2 Длинный 262SA25L о 26 220 25 40 7.5 11.5 1 TS33 XTKY08D 262SN25L - 26 220 25 40 7.5 11.5 1 TS33 XTKY08D 322SA32L о 32 230 32 90 9.5 14.5 1 TS407 XTKY15D 322SN32L - 32 230 32 90 9.5 14.5 1 TS407 XTKY15D Q0G/MT1651R-G1/M2 332SA32L о 33 230 32 50 9.5 14.5 1 TS407 XTKY15D с 332SN32L - 33 230 32 50 9.5 14.5 1 TS407 XTKY15D 352SA32L о 35 230 32 50 11 16 1 TS407 XTKY15D Q0G/MT1856R-G1/M2 352SN32L - 35 230 32 50 11 16 1 TS407 XTKY15D 402SA32L о 40 240 32 60 12 18 1 TS55 XTKY25D Q0G/MT2062R-G1/M2 402SN32L - 40 240 32 60 12 18 1 TS55 XTKY25D 502WA40L о 50 250 40 70 15 23 TS6S cTKY30T 502WN40L - 50 250 40 70 15 23 TS6S cTKY30T Q0G/MT2576R-G1/M2 502SA42L о 50 250 42 70 15 23 1 TS6S cTKY30T 502SN42L - 50 250 42 70 15 23 1 TS6S cTKY30T 1 Размер А3 показывает глубину резания в случае когда режущая кромка состоит из двух пластин. 2 ap: Максимальная глубина резания. a Есть на складе. Со склада в Японии. Нет на складе, выпускается исключительно под заказ.
