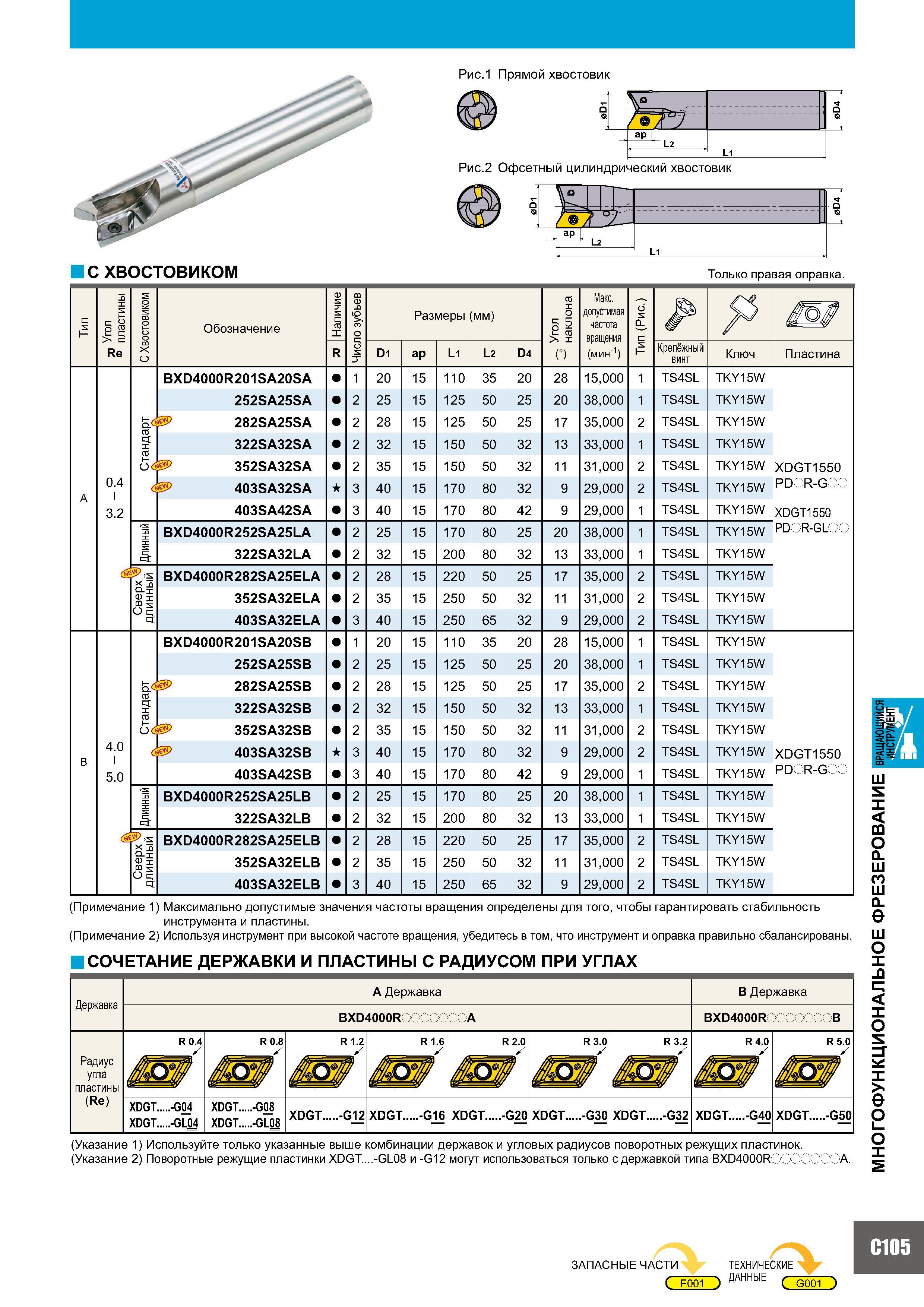

783 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.C105

Каталог MITSUBISHI 2007 Режущий инструмент Стр. C105 0783 Lab2u

п и н I S с 2 > с Re С Хвостовиком Обозначение s S с та X Число зубьев Размеры (мм) Угол наклона Макс. допустимая частота вращения (мин-1) с. и CL и 1- я R D1 ap L1 L2 D4 Крепёжный винт Ключ BXD4000R 201SA20SA 1 20 15 110 35 20 28 15,000 1 TS4SL TKY15W 252SA25SA 2 25 15 125 50 25 20 38,000 1 TS4SL TKY15W Стандарт 282SA25SA 2 28 15 125 50 25 17 35,000 2 TS4SL TKY15W 322SA32SA 2 32 15 150 50 32 13 33,000 1 TS4SL TKY15W 352SA32SA 2 35 15 150 50 32 11 31,000 2 TS4SL TKY15W A 0.4 1 403SA32SA s 3 40 15 170 80 32 9 29,000 2 TS4SL TKY15W 3.2 403SA42SA 3 40 15 170 80 42 9 29,000 1 TS4SL TKY15W о BXD4000R252SA25LA 2 25 15 170 80 25 20 38,000 1 TS4SL TKY15W 322SA32LA 2 32 15 200 80 32 13 33,000 1 TS4SL TKY15W & Сверх длинный BXD4000R282SA25ELA 2 28 15 220 50 25 17 35,000 2 TS4SL TKY15W 352SA32ELA 2 35 15 250 50 32 11 31,000 2 TS4SL TKY15W 403SA32ELA 3 40 15 250 65 32 9 29,000 2 TS4SL TKY15W BXD4000R 201SA20SB 1 20 15 110 35 20 28 15,000 1 TS4SL TKY15W 252SA25SB 2 25 15 125 50 25 20 38,000 1 TS4SL TKY15W тр а д н а С 282SA25SB 2 28 15 125 50 25 17 35,000 2 TS4SL TKY15W 322SA32SB 2 32 15 150 50 32 13 33,000 1 TS4SL TKY15W 352SA32SB 2 35 15 150 50 32 11 31,000 2 TS4SL TKY15W B 4.0 1 с 403SA32SB s 3 40 15 170 80 32 9 29,000 2 TS4SL TKY15W 5.0 403SA42SB 3 40 15 170 80 42 9 29,000 1 TS4SL TKY15W Длинный BXD4000R252SA25LB 2 25 15 170 80 25 20 38,000 1 TS4SL TKY15W 322SA32LB 2 32 15 200 80 32 13 33,000 1 TS4SL TKY15W А .S хы рн 1 ви оЦ д BXD4000R282SA25ELB 2 28 15 220 50 25 17 35,000 2 TS4SL TKY15W 352SA32ELB 2 35 15 250 50 32 11 31,000 2 TS4SL TKY15W 403SA32ELB 3 40 15 250 65 32 9 29,000 2 TS4SL TKY15W Пластина XDGT1550 PDOR-GOC XDGT1550 PDOR-GLOC XDGT1550 PDOR-GOC (Примечание 1) Максимально допустимые значения частоты вращения определены для того, чтобы гарантировать стабильность инструмента и пластины. (Примечание 2) Используя инструмент при высокой частоте вращения, убедитесь в том, что инструмент и оправка правильно сбалансированы. СОЧЕТАНИЕ ДЕРЖАВКИ И ПЛАСТИНЫ С РАДИУСОМ ПРИ УГЛАХ Державка A Державка B Державка BXD4000R OC OOA BXD4000R i B Радиус угла R 0.4 R 0.8 R 1.2 S R 1.6 У R 2.0 S R 3.0 R 3.2 R 4.0 У R 5.0 У МШ ШШЙ пластины (Re) XDGT.. XDGT.. -G04 -GL04 XDGT -G08 XDGT -GL08 XDGT -G12 XDGT -G16 XDGT -G20 XDGT -G30 XDGT -G32 XDGT -G40 XDGT -G50 (Указание 1) Используйте только указанные выше комбинации державок и угловых радиусов поворотных режущих пластинок. (Указание 2) Поворотные режущие пластинки XDGT -GL08 и -G12 могут использоваться только с державкой типа BXD4000R OA. C105 Запасные части к инструменту С F001 ) ТЕХНИЧЕСКИЕ ДАННЫЕ С G001 )
