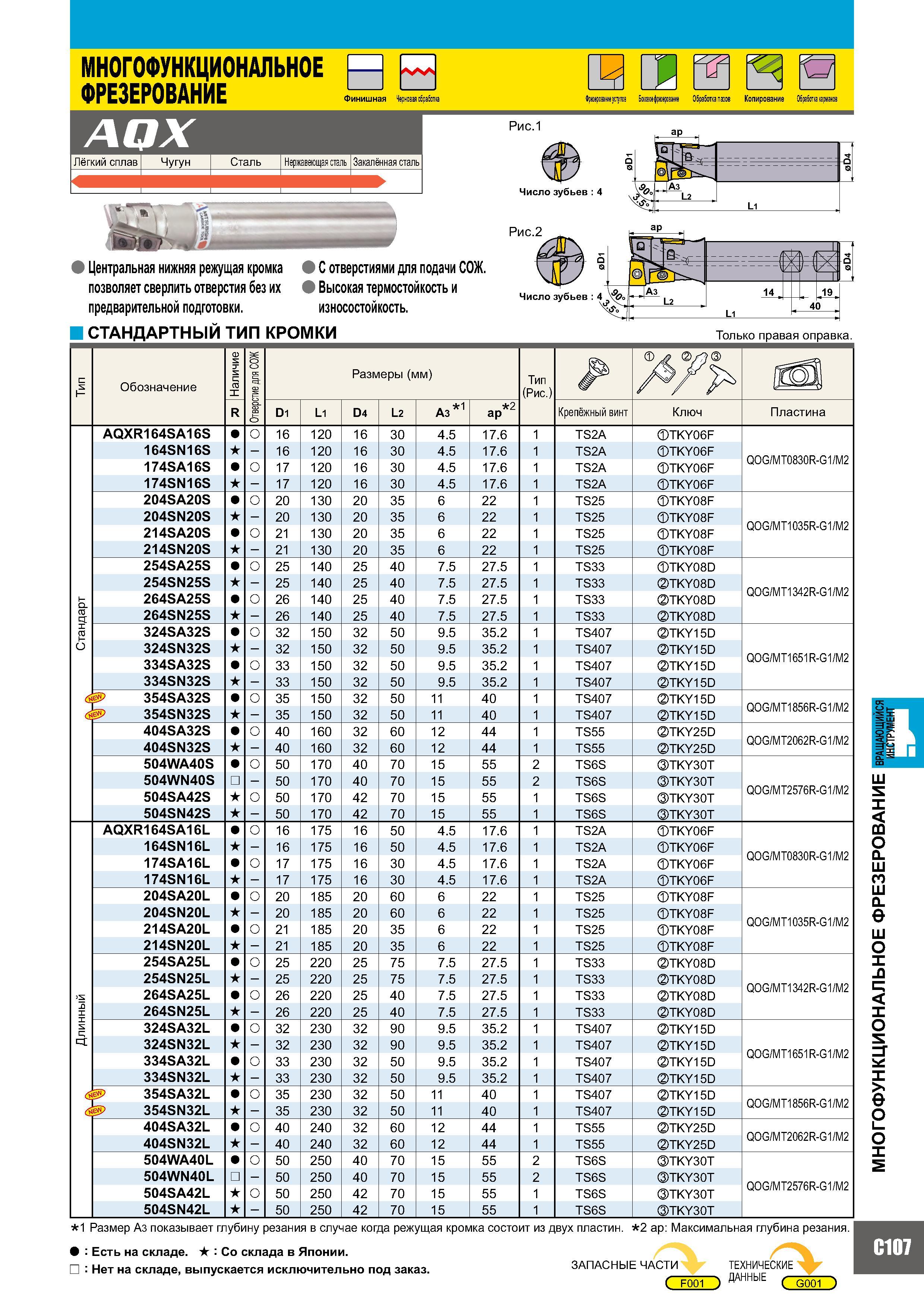

МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ у га о Фрезерование уступов Боковое фрезерование Обработка пазов Копирование Обработка карманов AQX Лёгкий сплав Чугун Рис.1 Сталь Нержавеющая сталь Закалённая сталь J Центральная нижняя режущая кромка С отверстиями для подачи СОЖ. позволяет сверлить отверстия без их Высокая термостойкость и предварительной подготовки. износостойкость. I СТАНДАРТНЫЙ ТИП КРОМКИ Число зубьев 4 Рис.2 Число зубьев 4 Только правая оправка. Обозначение Наличие Отверстие для СОЖ Размеры (мм) Тип (Рис.) я вЯ R D1 L1 D4 L2 3 A 2 ap Крепёжный винт Ключ Пластина AQXR164SA16S о 16 120 16 30 4.5 17.6 1 TS2A TKY06F 164SN16S - 16 120 16 30 4.5 17.6 1 TS2A TKY06F Q0G/MT0830R-G1/M2 174SA16S о 17 120 16 30 4.5 17.6 1 TS2A TKY06F 174SN16S - 17 120 16 30 4.5 17.6 1 TS2A TKY06F 204SA20S о 20 130 20 35 6 22 1 TS25 TKY08F 204SN20S - 20 130 20 35 6 22 1 TS25 TKY08F Q0G/MT1035R-G1/M2 214SA20S о 21 130 20 35 6 22 1 TS25 TKY08F 214SN20S - 21 130 20 35 6 22 1 TS25 TKY08F 254SA25S о 25 140 25 40 7.5 27.5 1 TS33 TKY08D 254SN25S - 25 140 25 40 7.5 27.5 1 TS33 TKY08D Q0G/MT1342R-G1/M2 264SA25S о 26 140 25 40 7.5 27.5 1 TS33 OTKY08D 264SN25S - 26 140 25 40 7.5 27.5 1 TS33 OTKY08D 324SA32S о 32 150 32 50 9.5 35.2 1 TS407 OTKY15D 324SN32S - 32 150 32 50 9.5 35.2 1 TS407 OTKY15D Q0G/MT1651R-G1/M2 334SA32S о 33 150 32 50 9.5 35.2 1 TS407 OTKY15D 334SN32S - 33 150 32 50 9.5 35.2 1 TS407 OTKY15D 354SA32S о 35 150 32 50 11 40 1 TS407 OTKY15D Q0G/MT1856R-G1/M2 354SN32S - 35 150 32 50 11 40 1 TS407 OTKY15D 404SA32S о 40 160 32 60 12 44 1 TS55 OTKY25D Q0G/MT2062R-G1/M2 404SN32S - 40 160 32 60 12 44 1 TS55 OTKY25D 504WA40S о 50 170 40 70 15 55 TS6S TKY30T 504WN40S - 50 170 40 70 15 55 TS6S TKY30T Q0G/MT2576R-G1/M2 504SA42S о 50 170 42 70 15 55 1 TS6S TKY30T 504SN42S - 50 170 42 70 15 55 1 TS6S TKY30T AQXR164SA16L о 16 175 16 50 4.5 17.6 1 TS2A TKY06F 164SN16L - 16 175 16 50 4.5 17.6 1 TS2A TKY06F Q0G/MT0830R-G1/M2 174SA16L о 17 175 16 30 4.5 17.6 1 TS2A TKY06F 174SN16L - 17 175 16 30 4.5 17.6 1 TS2A TKY06F 204SA20L о 20 185 20 60 6 22 1 TS25 TKY08F 204SN20L - 20 185 20 60 6 22 1 TS25 TKY08F Q0G/MT1035R-G1/M2 214SA20L о 21 185 20 35 6 22 1 TS25 TKY08F 214SN20L - 21 185 20 35 6 22 1 TS25 TKY08F 254SA25L о 25 220 25 75 7.5 27.5 1 TS33 OTKY08D 254SN25L - 25 220 25 75 7.5 27.5 1 TS33 OTKY08D Q0G/MT1342R-G1/M2 264SA25L о 26 220 25 40 7.5 27.5 1 TS33 OTKY08D 264SN25L - 26 220 25 40 7.5 27.5 1 TS33 OTKY08D 324SA32L о 32 230 32 90 9.5 35.2 1 TS407 OTKY15D 324SN32L - 32 230 32 90 9.5 35.2 1 TS407 OTKY15D Q0G/MT1651R-G1/M2 334SA32L о 33 230 32 50 9.5 35.2 1 TS407 OTKY15D 334SN32L - 33 230 32 50 9.5 35.2 1 TS407 OTKY15D 354SA32L о 35 230 32 50 11 40 1 TS407 OTKY15D Q0G/MT1856R-G1/M2 354SN32L - 35 230 32 50 11 40 1 TS407 OTKY15D 404SA32L о 40 240 32 60 12 44 1 TS55 OTKY25D Q0G/MT2062R-G1/M2 404SN32L - 40 240 32 60 12 44 1 TS55 OTKY25D 504WA40L о 50 250 40 70 15 55 TS6S TKY30T 504WN40L - 50 250 40 70 15 55 TS6S TKY30T Q0G/MT2576R-G1/M2 504SA42L о 50 250 42 70 15 55 1 TS6S TKY30T 504SN42L - 50 250 42 70 15 55 1 TS6S TKY30T 1 Размер Аз показывает глубину резания в случае когда режущая кромка состоит из двух пластин. 2 ap: Максимальная глубина резания. Есть на складе. Со склада в Японии. Нет на складе, выпускается исключительно под заказ. Запасные части к инструменту С F001 ) ТЕХНИЧЕСКИЕ ДАННЫЕ С G001 ) Финишная C107 МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ Вращающийся инструмент
