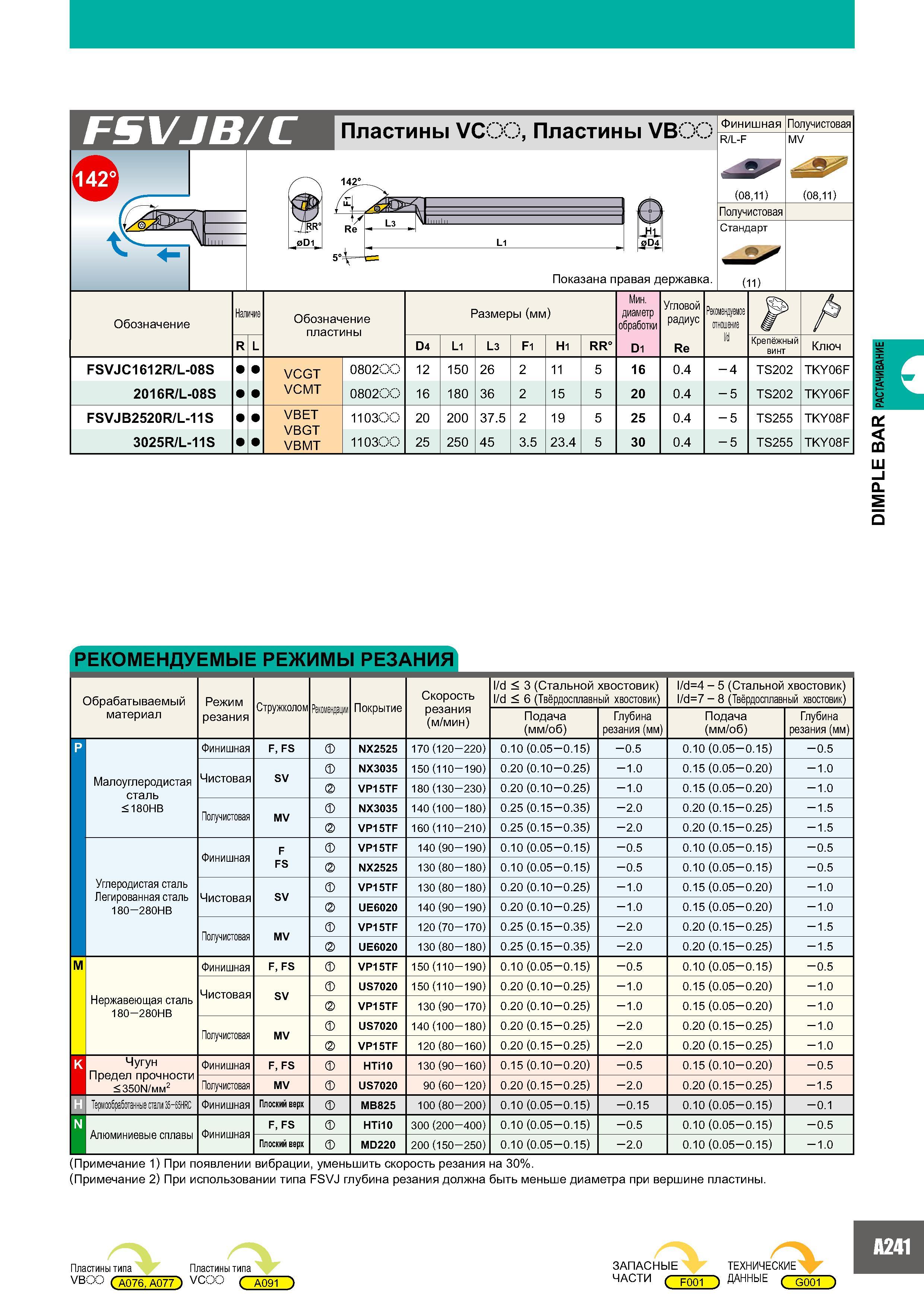

259 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A241

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A241 0259 Lab2u

FSVJB/C Пластины VCOO, Пластины VB( 142° 142 JRr° ,oDl. iiJ V Re б°4= iimiim L1 Показана правая державка. Финишная Получистовая R/L-F MV (08,11) (08,11) Получистовая Стандарт (11) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус Рекомендуемое отношение l/d Р ft R L D4 L1 L3 F1 H1 RR° D1 Re Крепёжный винт Ключ FSVJC1612R/L-08S VCGT 080200 12 150 26 2 11 5 16 0.4 -4 TS202 TKY06F 2016R/L-08S VCMT 080200 16 180 36 2 15 5 20 0.4 -5 TS202 TKY06F FSVJB2520R/L-11S VBET VBGT VBMT 110300 20 200 37.5 2 19 5 25 0.4 -5 TS255 TKY08F 3025R/L-11S 110300 25 250 45 3.5 23.4 5 30 0.4 -5 TS255 TKY08F Рекомендуемые режимы резания Обрабатываемый Режим Стружколом Покрытие Скорость l/d < 3 (Стальной хвостовик) l/d < 6 (Твёрдосплавный хвостовик) l/d=4 - 5 (Стальной хвостовик) l/d=7 - 8 (Твёрдосплавный хвостовик) L материал резания Рекомендации резания (м/мин) Подача (мм/об) Глубина резания (мм) Подача (мм/об) Глубина резания (мм) р Финишная F, FS NX2525 170 (120-220) 0.10 (0.05-0.15) -0.5 0.10 (0.05-0.15) -0.5 Малоуглеродистая сталь Чистовая SV NX3035 150 (110-190) 0.20 (0.10-0.25) -1.0 0.15 (0.05-0.20) -1.0 x VP15TF 180 (130-230) 0.20 (0.10-0.25) -1.0 0.15 (0.05-0.20) -1.0 < 180HB Получистовая MV NX3035 140 (100-180) 0.25 (0.15-0.35) -2.0 0.20 (0.15-0.25) -1.5 x VP15TF 160 (110-210) 0.25 (0.15-0.35) -2.0 0.20 (0.15-0.25) -1.5 Финишная F VP15TF 140 (90-190) 0.10 (0.05-0.15) -0.5 0.10 (0.05-0.15) -0.5 FS x NX2525 130 (80-180) 0.10 (0.05-0.15) -0.5 0.10 (0.05-0.15) -0.5 Углеродистая сталь Легированная сталь 180-280HB Чистовая SV VP15TF 130 (80-180) 0.20 (0.10-0.25) -1.0 0.15 (0.05-0.20) -1.0 x UE6020 140 (90-190) 0.20 (0.10-0.25) -1.0 0.15 (0.05-0.20) -1.0 Получистовая MV VP15TF 120 (70-170) 0.25 (0.15-0.35) -2.0 0.20 (0.15-0.25) -1.5 x UE6020 130 (80-180) 0.25 (0.15-0.35) -2.0 0.20 (0.15-0.25) -1.5 M Финишная F, FS VP15TF 150 (110-190) 0.10 (0.05-0.15) -0.5 0.10 (0.05-0.15) -0.5 Нержавеющая сталь 180-280HB Чистовая SV US7020 150 (110-190) 0.20 (0.10-0.25) -1.0 0.15 (0.05-0.20) -1.0 x VP15TF 130 (90-170) 0.20 (0.10-0.25) -1.0 0.15 (0.05-0.20) -1.0 Получистовая MV US7020 140 (100-180) 0.20 (0.15-0.25) -2.0 0.20 (0.15-0.25) -1.0 x VP15TF 120 (80-160) 0.20 (0.15-0.25) -2.0 0.20 (0.15-0.25) -1.0 K Чугун Предел прочности < 350И/мм2 Финишная F, FS HTi10 130 (90-160) 0.15 (0.10-0.20) -0.5 0.15 (0.10-0.20) -0.5 Получистовая MV US7020 90 (60-120) 0.20 (0.15-0.25) -2.0 0.20 (0.15-0.25) -1.5 н Термообработанные стали 35-65HRC Финишная Плоский верх MB825 100 (80-200) 0.10 (0.05-0.15) -0.15 0.10 (0.05-0.15) -0.1 N Алюминиевые сплавы Финишная F, FS HTi10 300 (200-400) 0.10 (0.05-0.15) -0.5 0.10 (0.05-0.15) -0.5 Плоский верх MD220 200 (150-250) 0.10 (0.05-0.15) -2.0 0.10 (0.05-0.15) -1.0 (Примечание 1) При появлении вибрации, уменьшить скорость резания на 30%. (Примечание 2) При использовании типа FSVJ глубина резания должна быть меньше диаметра при вершине пластины. Пластины типа Пластины типа VBO° С A076, A077 ) VC00 ( A091 ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ части с F001 ) Данные ( GqqT" A241 DIMPLE BAR РАСТАЧИВАНИЕ
