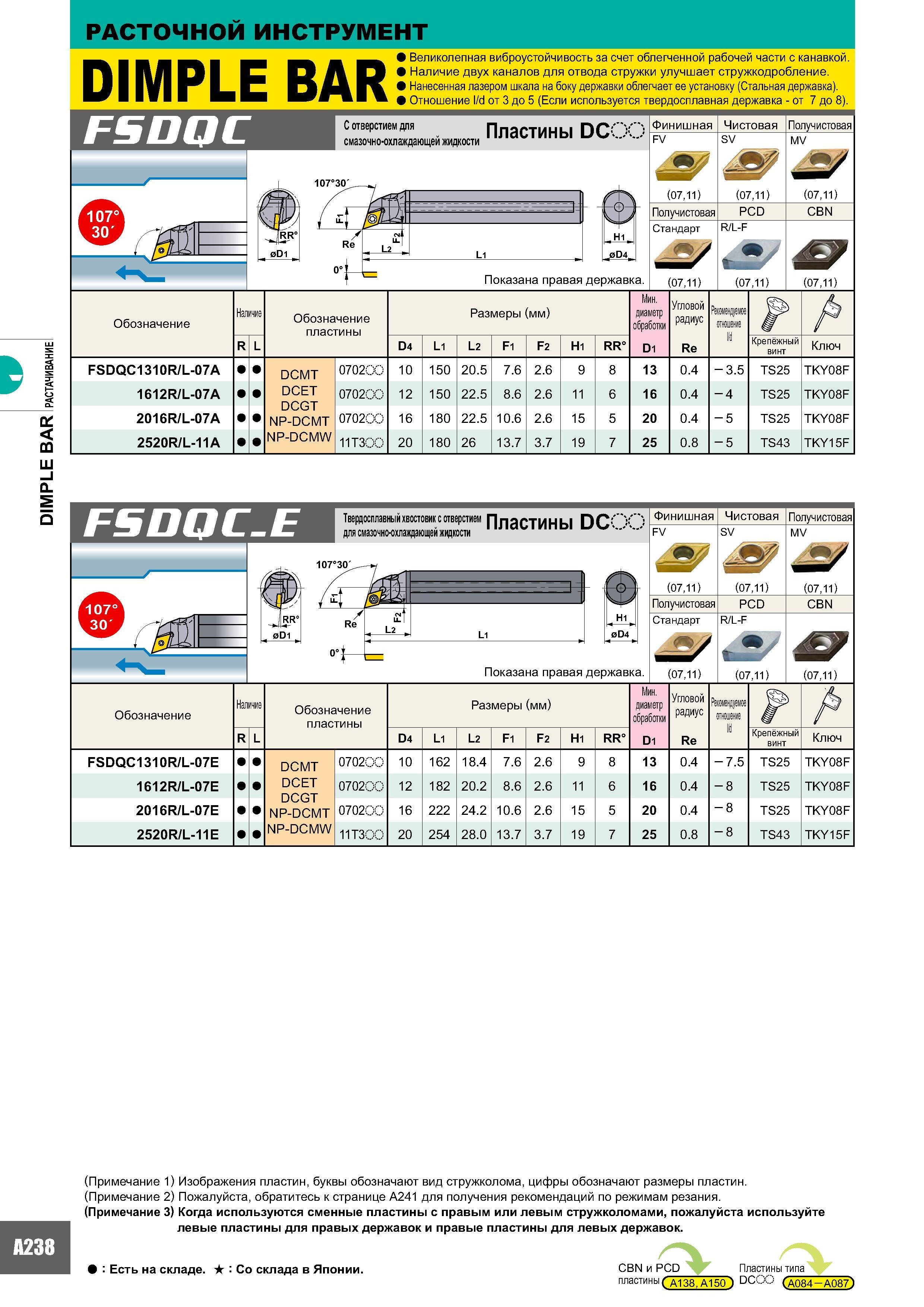

DIMPLE BAR РАСТАЧИВАНИЕ РАСТОЧНОЙ инструмент DIMPLE BAR Великолепная виброустойчивость за счет облегченной рабочей части с канавкой. Наличие двух каналов для отвода стружки улучшает стружкодробление. Нанесенная лазером шкала на боку державки облегчает ее установку (Стальная державка). Отношение l/d от 3 до 5 (Если используется твердосплавная державка - от 7 до 8). FSDQC С отверстием для ПлаСТИНЫ DC смазочно-охлаждающей жидкости L1 Л о H1 .0D4, Показана правая державка. Финишная FV (07,11) Получистовая Стандарт (07,11) Чистовая SV (07,11) PCD R/L-F ,тУ (07,11) Получистовая MV (07,11) CBN (07,11) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус Рекомендуем отношение l/d ft R L D4 L1 L2 F1 F2 H1 RR° D1 Re Крепёжный винт Ключ FSDQC1310R/L-07A DCMT 070200 10 150 20.5 7.6 2.6 9 8 13 0.4 .5 3. - TS25 TKY08F 1612R/L-07A DCET DCGT NP-DCMT 070200 12 150 22.5 8.6 2.6 11 6 16 0.4 -4 TS25 TKY08F 2016R/L-07A 070200 16 180 22.5 10.6 2.6 15 5 20 0.4 5 TS25 TKY08F 2520R/L-11A NP-DCMW 11T300 20 180 26 13.7 3.7 19 7 25 0.8 -5 TS43 TKY15F FSDQC.E к с отверстием Пластины DCOO для смазочно-охлаждающей жидкости 107°30 Jrr 0D1 Показана правая державка. Финишная FV (07,11) Получистовая Стандарт (07,11) Чистовая SV (07,11) PCD R/L-F (07,11 Получистовая MV (07,11) CBN (07,11 Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус Рекомендуемое отношение l/d jb R L D4 L1 L2 F1 F2 H1 RR° D1 Re Крепёжный винт Ключ FSDQC1310R/L-07E DCMT 070200 10 162 18.4 7.6 2.6 9 8 13 0.4 -7.5 TS25 TKY08F 1612R/L-07E DCET DCGT NP-DCMT 070200 12 182 20.2 8.6 2.6 11 6 16 0.4 -8 TS25 TKY08F 2016R/L-07E 070200 16 222 24.2 10.6 2.6 15 5 20 0.4 8 TS25 TKY08F 2520R/L-11E NP-DCMW 11T3 00 20 254 28.0 13.7 3.7 19 7 25 0.8 -8 TS43 TKY15F (Примечание 1) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. (Примечание 2) Пожалуйста, обратитесь к странице А241 для получения рекомендаций по режимам резания. (Примечание 3) Когда используются сменные пластины с правым или левым стружколомами, пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. A238 Есть на складе. Со склада в Японии. CBN и PCD Пластины типа пластины A138, A150) DC°° (A084-A087)
