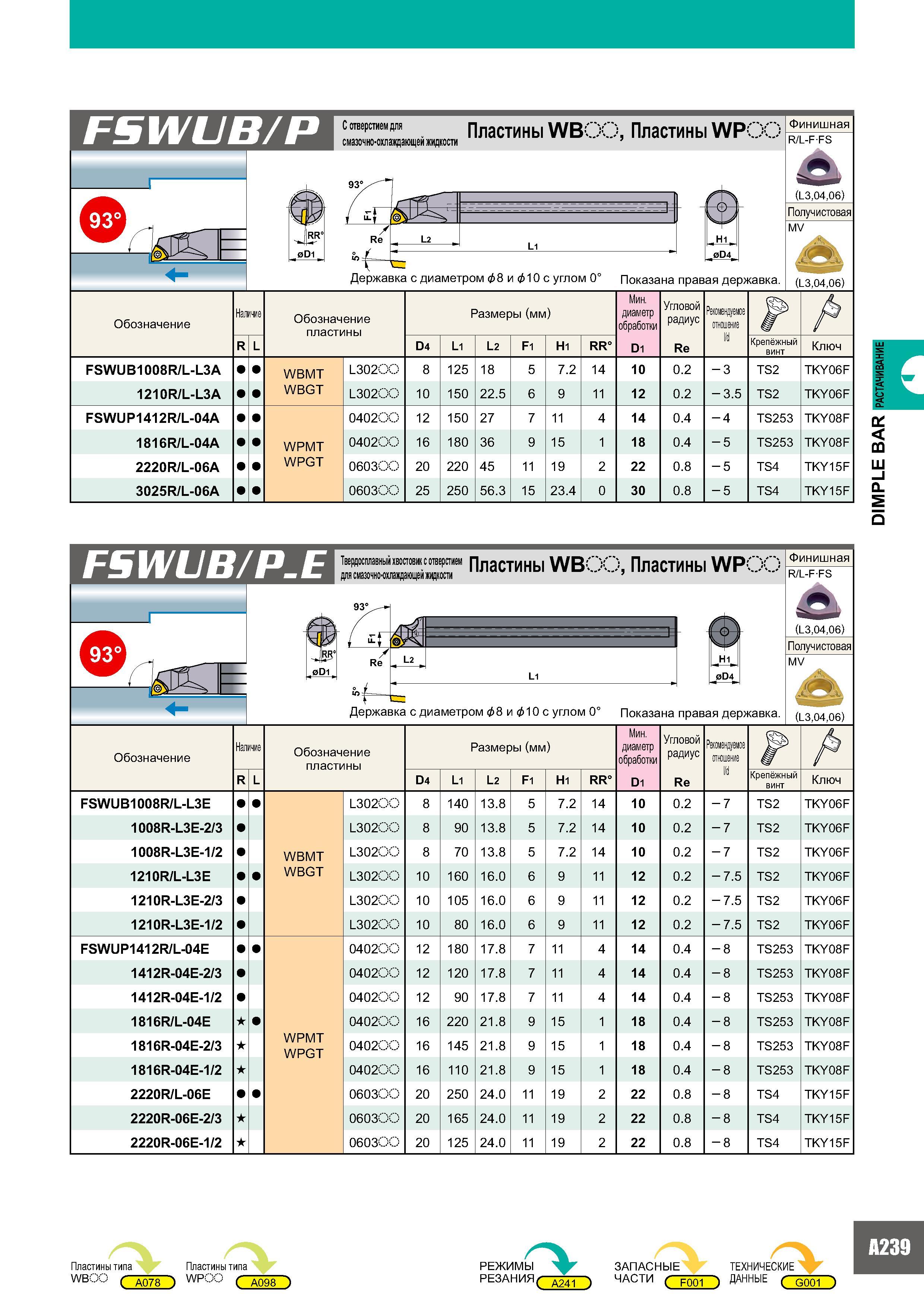

FSWUB/P с отверстием для Пластины WBGG, Пластины WPOO смазочно-охлаждающей жидкости 7 93° ЛтА Jrr 0D1 H1 и 0D4 Державка с диаметром & 8 и & 10 с углом 0° Показана правая державка. Финишная R/L-FFS d (L3,04,06) Получистовая MV (L3,04,06) Обозначение Наличие Обозначение Размеры (мм) Мин. диаметр обработки Угловой радиус Рекомендуемое отношение l/d R L D4 L1 L2 F1 H1 RR° D1 Re Крепёжный винт Ключ FSWUB1008R/L-L3A WBMT L302GG 8 125 18 5 7.2 14 10 0.2 -3 TS2 TKY06F 1210R/L-L3A WBGT L302GG 10 150 22.5 6 9 11 12 0.2 - 5 TS2 TKY06F FSWUP1412R/L-04A 0402GG 12 150 27 7 11 4 14 0.4 -4 TS253 TKY08F 1816R/L-04A WPMT 0402GG 16 180 36 9 15 1 18 0.4 -5 TS253 TKY08F 2220R/L-06A WPGT 0603GG 20 220 45 11 19 2 22 0.8 -5 TS4 TKY15F 3025R/L-06A 0603GG 25 250 56.3 15 23.4 0 30 0.8 -5 TS4 TKY15F FSWUB/P.E для смазочно-охлаждающей жидкости Пластины WB Пластины WPC Гээ° 93 - /Гш: ц / -Г у Re Ю f L2 L1 H1 0D4 Державка с диаметром Ф8 и 10 с углом 0° Показана правая державка. ( з,04,0б) Финишная R/L-FFS d (L3,04,06) Получистовая MV Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус Рекомендуемое отношение l/d F А R L D4 L1 L2 F1 H1 RR° D1 Re Крепёжный винт Ключ FSWUB1008R/L-L3E L302GG 8 140 13.8 5 7.2 14 10 0.2 -7 TS2 TKY06F 1008R-L3E-2/3 L302GG 8 90 13.8 5 7.2 14 10 0.2 -7 TS2 TKY06F 1008R-L3E-1/2 WBMT L302GG 8 70 13.8 5 7.2 14 10 0.2 -7 TS2 TKY06F 1210R/L-L3E WBGT L302GG 10 160 16.0 6 9 11 12 0.2 - 5 TS2 TKY06F 1210R-L3E-2/3 L302GG 10 105 16.0 6 9 11 12 0.2 -7.5 TS2 TKY06F 1210R-L3E-1/2 L302GG 10 80 16.0 6 9 11 12 0.2 -7.5 TS2 TKY06F FSWUP1412R/L-04E 0402GG 12 180 17.8 7 11 4 14 0.4 -8 TS253 TKY08F 1412R-04E-2/3 0402GG 12 120 17.8 7 11 4 14 0.4 -8 TS253 TKY08F 1412R-04E-1/2 0402GG 12 90 17.8 7 11 4 14 0.4 -8 TS253 TKY08F 1816R/L-04E WPMT WPGT 0402GG 16 220 21.8 9 15 1 18 0.4 -8 TS253 TKY08F 1816R-04E-2/3 0402GG 16 145 21.8 9 15 1 18 0.4 -8 TS253 TKY08F 1816R-04E-1/2 0402GG 16 110 21.8 9 15 1 18 0.4 -8 TS253 TKY08F 2220R/L-06E 0603GG 20 250 24.0 11 19 2 22 0.8 -8 TS4 TKY15F 2220R-06E-2/3 0603GG 20 165 24.0 11 19 2 22 0.8 -8 TS4 TKY15F 2220R-06E-1/2 0603GG 20 125 24.0 11 19 2 22 0.8 -8 TS4 TKY15F Пластины типа Пластины типа WBGG С A078 ) WPGG С A098 ) РЕЖИМЫ РЕЗАНИЯ Запасные части к инструменту ТЕХНИЧЕСКИЕ ДАННЫЕ A239 DIMPLE BAR РАСТАЧИВАНИЕ
