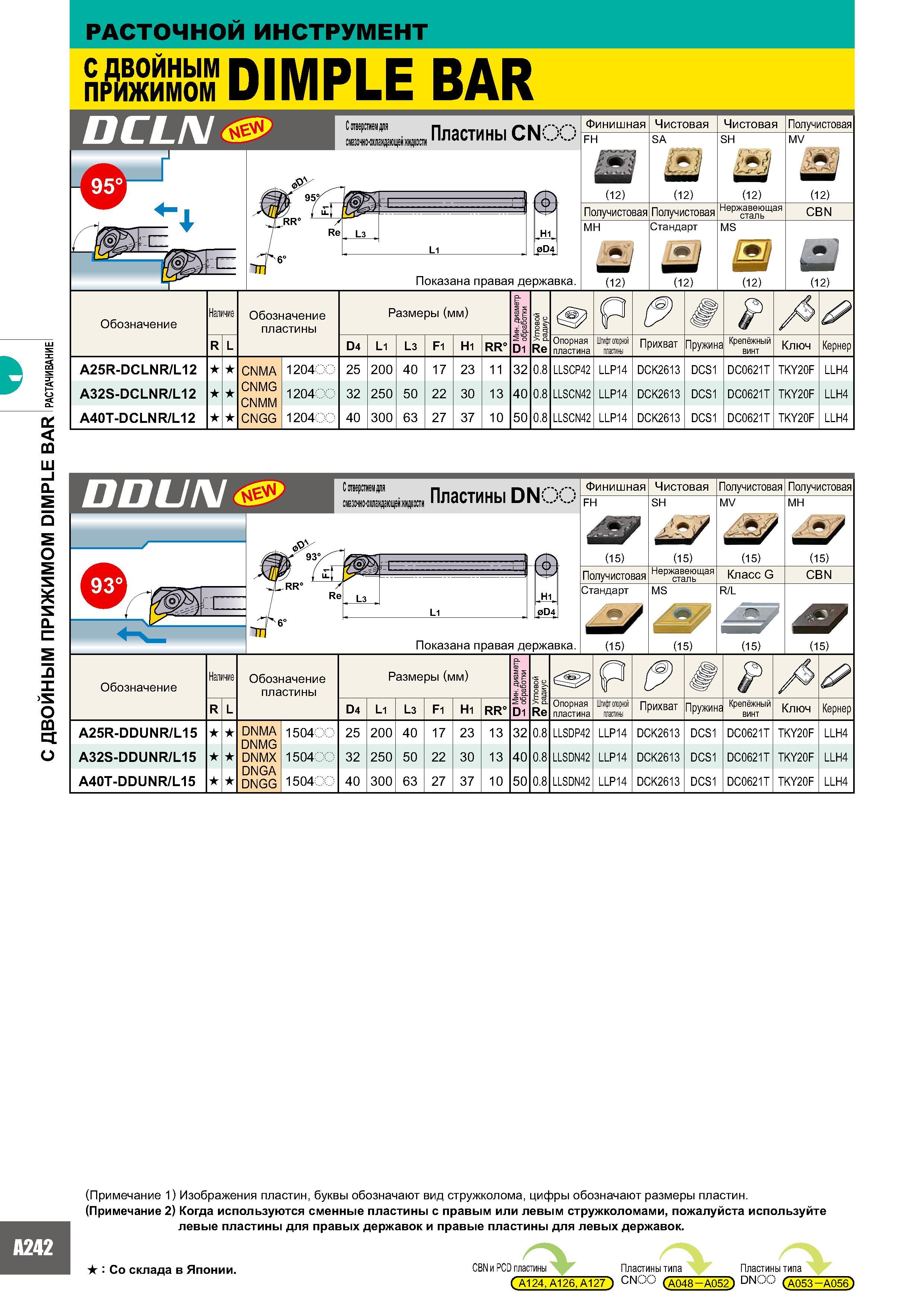

260 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A242

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A242 0260 Lab2u

С ДВОЙНЫМ ПРИЖИМОМ DIMPLE BAR РАСТАЧИВАНИЕ A242 РАСТОЧНОЙ инструмент пДВжИМом DIMPLE BAR DCLN Обозначение Наличие Обозначение пластины Размеры (мм) i So D1 О о it > a Re P xSj) Р А R L D4 L1 L3 F1 H1 R R Опорная пластина Штифт опорной пластины Прихват Пружина Крепёжный винт Ключ Кернер A25R-DCLNR/L12 s s CNMA 120400 25 200 40 17 23 11 32 0.8 LLSCP42 LLP14 DCK2613 DCS1 DC0621T TKY20F LLH4 A32S-DCLNR/L12 s s CNMG CNMM CNGG 120400 32 250 50 22 30 13 40 0.8 LLSCN42 LLP14 DCK2613 DCS1 DC0621T TKY20F LLH4 A40T-DCLNR/L12 s s 120400 40 300 63 27 37 10 50 0.8 LLSCN42 LLP14 DCK2613 DCS1 DC0621T TKY20F LLH4 DDUN Обозначение Наличие Обозначение пластины Размеры (мм) Is So D1 О 11 > Re Р Р R L D4 L1 L3 F1 H1 R R Опорная пластина Штифт опорной пластины Прихват Пружина Крепёжный винт Ключ Кернер A25R-DDUNR/L15 s s DNMA DNMG DNMX DNGA DNGG 150400 25 200 40 17 23 13 32 0.8 LLSDP42 LLP14 DCK2613 DCS1 DC0621T TKY20F LLH4 A32S-DDUNR/L15 s s 150400 32 250 50 22 30 13 40 0.8 LLSDN42 LLP14 DCK2613 DCS1 DC0621T TKY20F LLH4 A40T-DDUNR/L15 s s 150400 40 300 63 27 37 10 50 0.8 LLSDN42 LLP14 DCK2613 DCS1 DC0621T TKY20F LLH4 (Примечание 1) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами, пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. S Со склада в Японии. CBN и PCD пластины Пластины типа Пластины типа С A124, A126, A127 ) CN00 (A048-A052) DN00 (A053-A056)
