284 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-46

Каталог MAHR 2016 Инструмент измерительный Стр. 9-46 0284 Lab2u

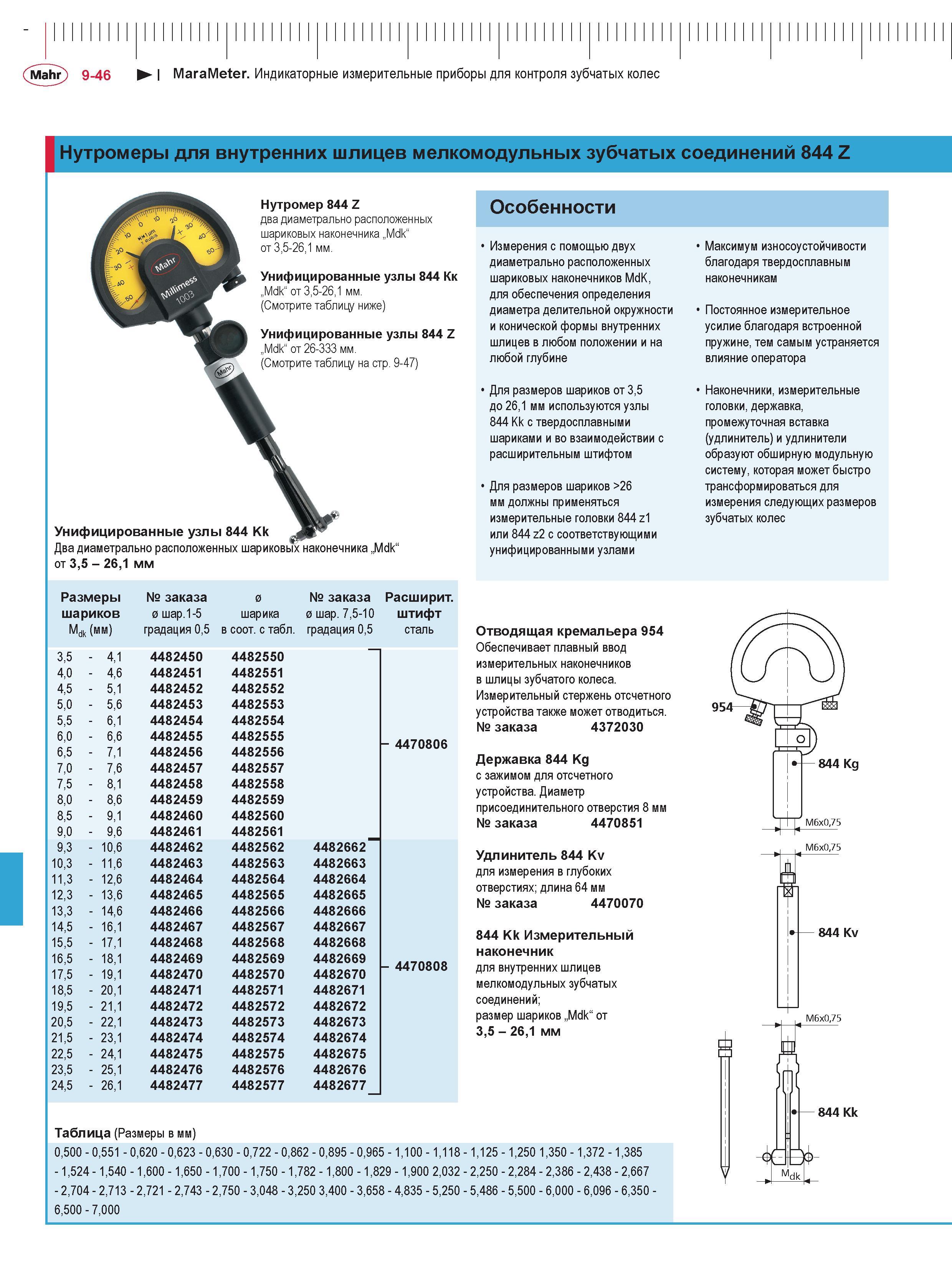

Mahr) 9-46 I MaraMeter. Индикаторные измерительные приборы для контроля зубчатых колес Нутромеры для внутренних шлицев мелкомодульных зубчатых соединений 844 Z Нутромер 844 Z два диаметрально расположенных шариковых наконечника „Mdk“ от 3,5-26,1 мм. Унифицированные узлы 844 Кк „Mdk“ от 3,5-26,1 мм. (Смотрите таблицу ниже) Унифицированные узлы 844 Z „Mdk“ от 26-333 мм. (Смотрите таблицу на стр. 9-47) Унифицированные узлы 844 Kk Два диаметрально расположенных шариковых наконечника „Mdk“ от 3,5 - 26,1 мм Размеры № заказа 0 № заказа Расширит. шариков 0 шар.1-5 шарика 0 шар. 7,5-10 штифт Mdk (мм) градация 0,5 в соот. с табл. градация 0,5 сталь 3,5 - 4,1 4482450 4482550 4,0 - 4,6 4482451 4482551 4,5 - 5,1 4482452 4482552 5,0 - 5,6 4482453 4482553 5,5 - 6,1 4482454 4482554 6,0 - 6,6 4482455 4482555 - 4470806 6,5 - 7,1 4482456 4482556 7,0 - 7,6 4482457 4482557 7,5 - 8,1 4482458 4482558 8,0 - 8,6 4482459 4482559 8,5 - 9,1 4482460 4482560 9,0 - 9,6 4482461 4482561 9,3 - 10,6 4482462 4482562 4482662 10,3 - 11,6 4482463 4482563 4482663 11,3 - 12,6 4482464 4482564 4482664 12,3 - 13,6 4482465 4482565 4482665 13,3 - 14,6 4482466 4482566 4482666 14,5 - 16,1 4482467 4482567 4482667 15,5 - 17,1 4482468 4482568 4482668 16,5 - 18,1 4482469 4482569 4482669 - 4470808 17,5 - 19,1 4482470 4482570 4482670 18,5 - 20,1 4482471 4482571 4482671 19,5 - 21,1 4482472 4482572 4482672 20,5 - 22,1 4482473 4482573 4482673 21,5 - 23,1 4482474 4482574 4482674 22,5 - 24,1 4482475 4482575 4482675 23,5 - 25,1 4482476 4482576 4482676 24,5 - 26,1 4482477 4482577 4482677 Особенности Измерения с помощью двух диаметрально расположенных шариковых наконечников MdK, для обеспечения определения диаметра делительной окружности и конической формы внутренних шлицев в любом положении и на любой глубине Для размеров шариков от 3,5 до 26,1 мм используются узлы 844 Kk с твердосплавными шариками и во взаимодействии с расширительным штифтом Для размеров шариков >26 мм должны применяться измерительные головки 844 z1 или 844 z2 с соответствующими унифицированными узлами Отводящая кремальера 954 Обеспечивает плавный ввод измерительных наконечников в шлицы зубчатого колеса. Измерительный стержень отсчетного устройства также может отводиться. № заказа 4372030 Державка 844 Kg с зажимом для отсчетного устройства. Диаметр присоединительного отверстия 8 мм № заказа 4470851 Удлинитель 844 Kv для измерения в глубоких отверстиях; длина 64 мм № заказа 4470070 844 Kk Измерительный наконечник для внутренних шлицев мелкомодульных зубчатых соединений; размер шариков „Mdk“ от 3,5 - 26,1 мм Таблица (Размеры в мм) 0,500 - 0,551 - 0,620 - 0,623 - 0,630 - 0,722 - 0,862 - 0,895 - 0,965 - 1,100 - 1,118 - 1,125 - 1,250 1,350 - 1,372 - 1,385 1,524 - 1,540 - 1,600 - 1,650 - 1,700 - 1,750 - 1,782 - 1,800 - 1,829 - 1,900 2,032 - 2,250 - 2,284 - 2,386 - 2,438 - 2,667 2,704 - 2,713 - 2,721 - 2,743 - 2,750 - 3,048 - 3,250 3,400 - 3,658 - 4,835 - 5,250 - 5,486 - 5,500 - 6,000 - 6,096 - 6,350 - 6,500 - 7,000 Максимум износоустойчивости благодаря твердосплавным наконечникам Постоянное измерительное усилие благодаря встроенной пружине, тем самым устраняется влияние оператора Наконечники, измерительные головки, державка, промежуточная вставка (удлинитель) и удлинители образуют обширную модульную систему, которая может быстро трансформироваться для измерения следующих размеров зубчатых колес
