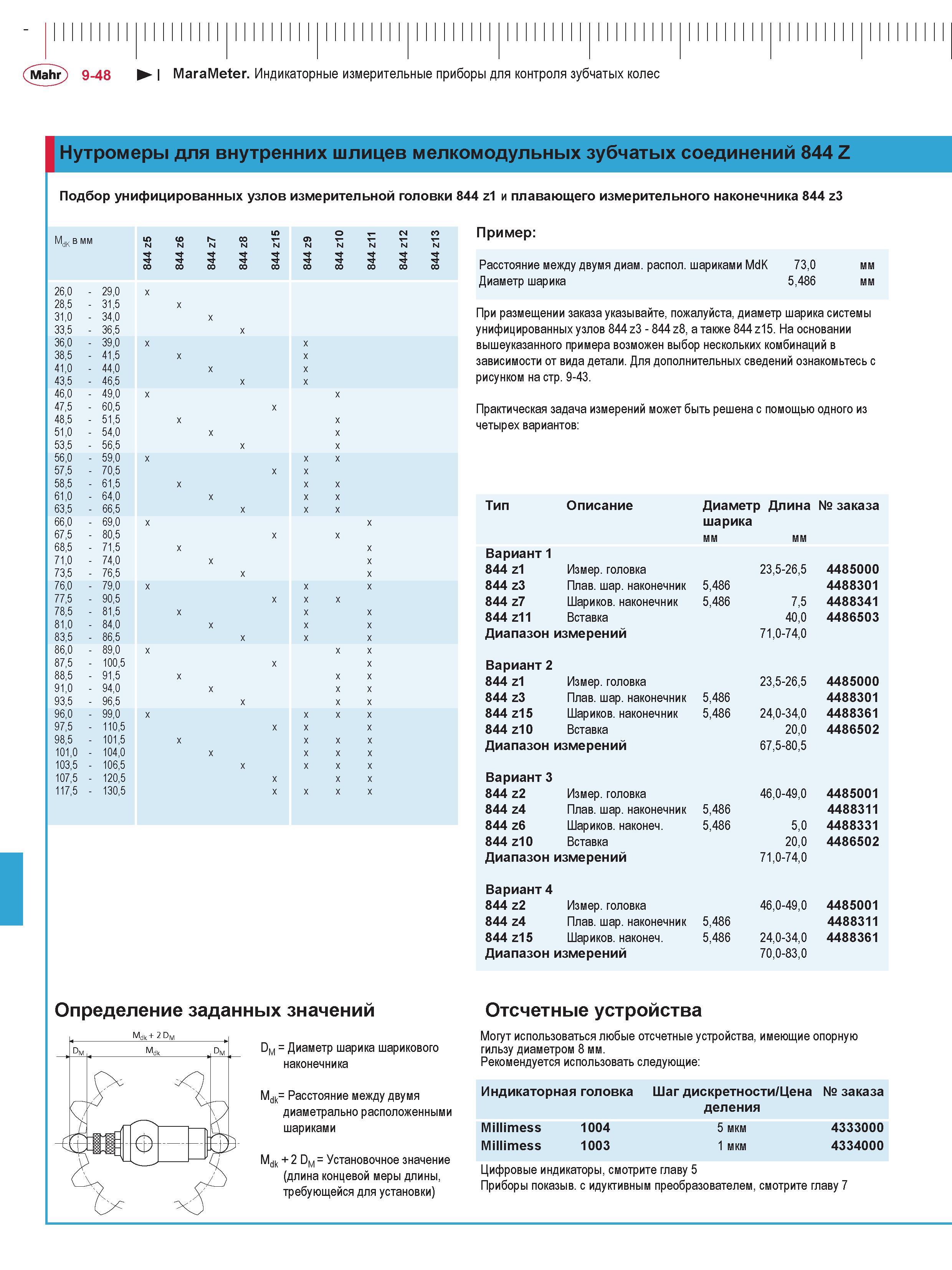

Mahr 9-48 I MaraMeter. Индикаторные измерительные приборы для контроля зубчатых колес Нутромеры для внутренних шлицев мелкомодульных зубчатых соединений 844 Z Подбор унифицированных узлов измерительной головки 844 z1 и плавающего измерительного наконечника 844 z3 MHK в мм 26,0 29,0 x 28,5 31,5 x 31,0 34,0 x 33,5 36,5 x 36,0 39,0 x x 38,5 41,5 x x 41,0 44,0 x x 43,5 46,5 x x 46,0 49,0 x x 47,5 60,5 x 48,5 51,5 x x 51,0 54,0 x x 53,5 56,5 x x 56,0 59,0 x x x 57,5 70,5 x x 58,5 61,5 x x x 61,0 64,0 x x x 63,5 66,5 x x x 66,0 69,0 x x 67,5 80,5 x x 68,5 71,5 x x 71,0 74,0 x x 73,5 76,5 x x 76,0 79,0 x x x 77,5 90,5 x x x 78,5 81,5 x x x 81,0 84,0 x x x 83,5 86,5 x x x 86,0 89,0 x x x 87,5 100,5 x x 88,5 91,5 x x x 91,0 94,0 x x x 93,5 96,5 x x x 96,0 99,0 x x x x 97,5 110,5 x x x 98,5 101,5 x x x x 101,0 104,0 x x x x 103,5 106,5 x x x x 107,5 120,5 x x x 117,5 130,5 x x x x Пример: Расстояние между двумя диам. распол. шариками MdK 73,0 мм Диаметр шарика 5,486 мм При размещении заказа указывайте, пожалуйста, диаметр шарика системы унифицированных узлов 844 z3 - 844 z8, а также 844 z15. На основании вышеуказанного примера возможен выбор нескольких комбинаций в зависимости от вида детали. Для дополнительных сведений ознакомьтесь с рисунком на стр. 9-43. Практическая задача измерений может быть решена с помощью одного из четырех вариантов: Тип Описание Диаметр Длина № заказа шарика мм Вариант 1 844 z1 Измер. головка 23,5-26,5 4485000 844 z3 Плав. шар. наконечник 5,486 4488301 844 z7 Шариков. наконечник 5,486 7,5 4488341 844 z11 Вставка 40,0 4486503 Диапазон измерений 71,0-74,0 Вариант 2 844 z1 Измер. головка 23,5-26,5 4485000 844 z3 Плав. шар. наконечник 5,486 4488301 844 z15 Шариков. наконечник 5,486 24,0-34,0 4488361 844 z10 Вставка 20,0 4486502 Диапазон измерений 67,5-80,5 Вариант 3 844 z2 Измер. головка 46,0-49,0 4485001 844 z4 Плав. шар. наконечник 5,486 4488311 844 z6 Шариков. наконеч. 5,486 5,0 4488331 844 z10 Вставка 20,0 4486502 Диапазон измерений 71,0-74,0 Вариант 4 844 z2 Измер. головка 46,0-49,0 4485001 844 z4 Плав. шар. наконечник 5,486 4488311 844 z15 Шариков. наконеч. 5,486 24,0-34,0 4488361 Диапазон измерений 70,0-83,0 Определение заданных значений DM = Диаметр шарика шарикового наконечника Mdk= Расстояние между двумя диаметрально расположенными шариками Mdk + 2 DM = Установочное значение (длина концевой меры длины, требующейся для установки) Отсчетные устройства Могут использоваться любые отсчетные устройства, имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие: Индикаторная головка а н е /Ц и/ т с о н т е р к с и д а № заказа деления Millimess 1004 5 мкм 4333000 Millimess 1003 1 мкм 4334000 Цифровые индикаторы, смотрите главу 5 Приборы показыв. с идуктивным преобразователем, смотрите главу 7
