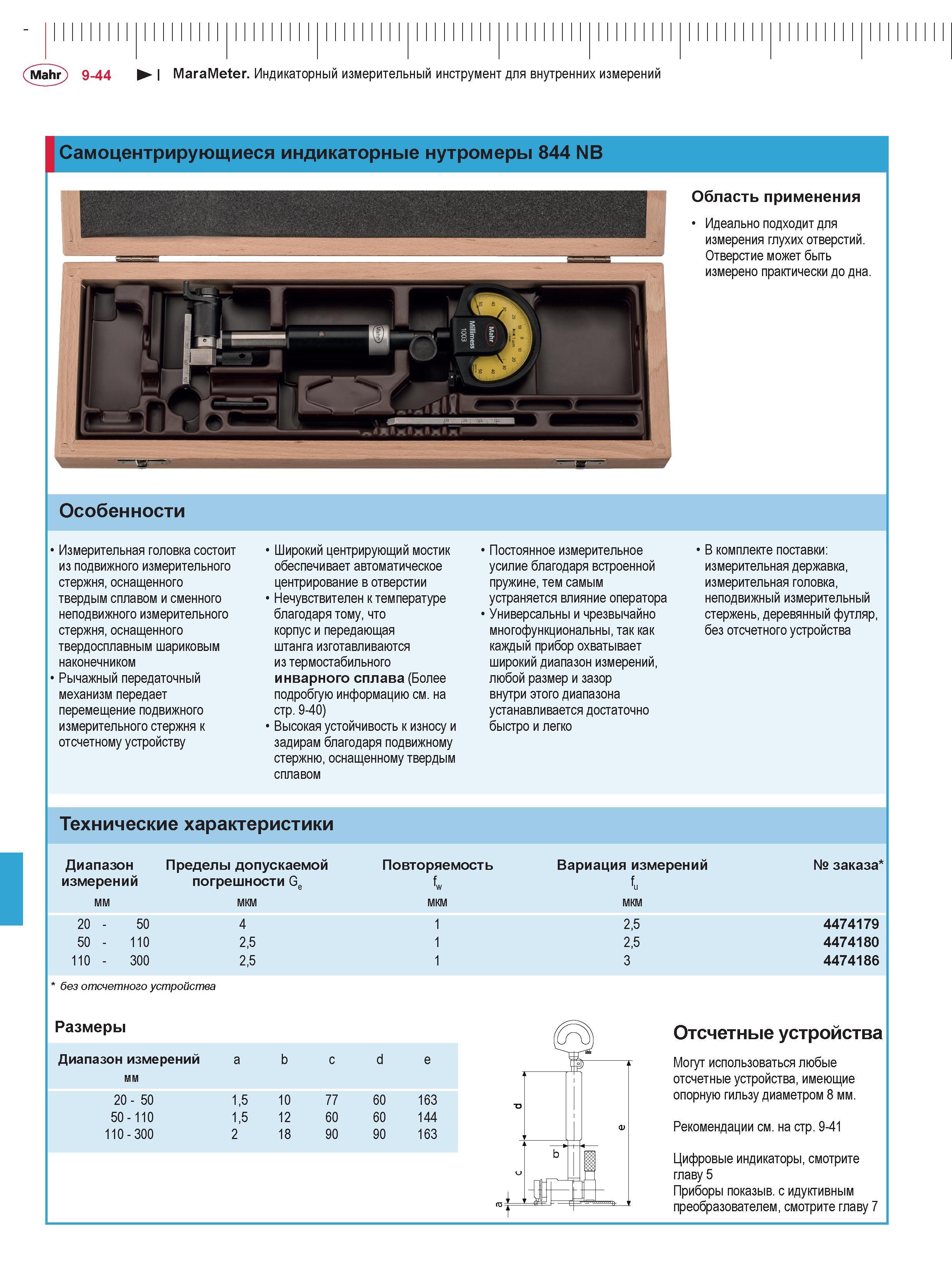

Mahr 9-44 I MaraMeter. Индикаторный измерительный инструмент для внутренних измерений Самоцентрирующиеся индикаторные нутромеры 844 NB Область применения Идеально подходит для измерения глухих отверстий. Отверстие может быть измерено практически до дна. Особенности Измерительная головка состоит из подвижного измерительного стержня, оснащенного твердым сплавом и сменного неподвижного измерительного стержня, оснащенного твердосплавным шариковым наконечником Рычажный передаточный механизм передает перемещение подвижного измерительного стержня к отсчетному устройству Широкий центрирующий мостик обеспечивает автоматическое центрирование в отверстии Нечувствителен к температуре благодаря тому, что корпус и передающая штанга изготавливаются из термостабильного инварного сплава (Более подробгую информацию см. на стр. 9-40) Высокая устойчивость к износу и задирам благодаря подвижному стержню, оснащенному твердым сплавом 1 Постоянное измерительное усилие благодаря встроенной пружине, тем самым устраняется влияние оператора 1 Универсальны и чрезвычайно многофункциональны, так как каждый прибор охватывает широкий диапазон измерений, любой размер и зазор внутри этого диапазона устанавливается достаточно быстро и легко В комплекте поставки: измерительная державка, измерительная головка, неподвижный измерительный стержень, деревянный футляр, без отсчетного устройства Технические характеристики Диапазон измерений мм 20 50 110 50 110 300 Пределы допускаемой погрешности Ge мкм 4 2.5 2.5 Повторяемость fw мкм 1 1 1 Вариация измерений f„ мкм 2.5 2.5 3 № заказа* 4474179 4474180 4474186 без отсчетного устройства Размеры Диапазон измерений мм a b c d e 2 о 5 о 1,5 10 77 60 163 50 - 110 1,5 12 60 60 144 0 3 о о 2 18 90 90 163 Отсчетные устройства Могут использоваться любые отсчетные устройства, имеющие опорную гильзу диаметром 8 мм. Рекомендации см. на стр. 9-41 Цифровые индикаторы, смотрите главу 5 Приборы показыв. с идуктивным преобразователем, смотрите главу 7 b
