281 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-43

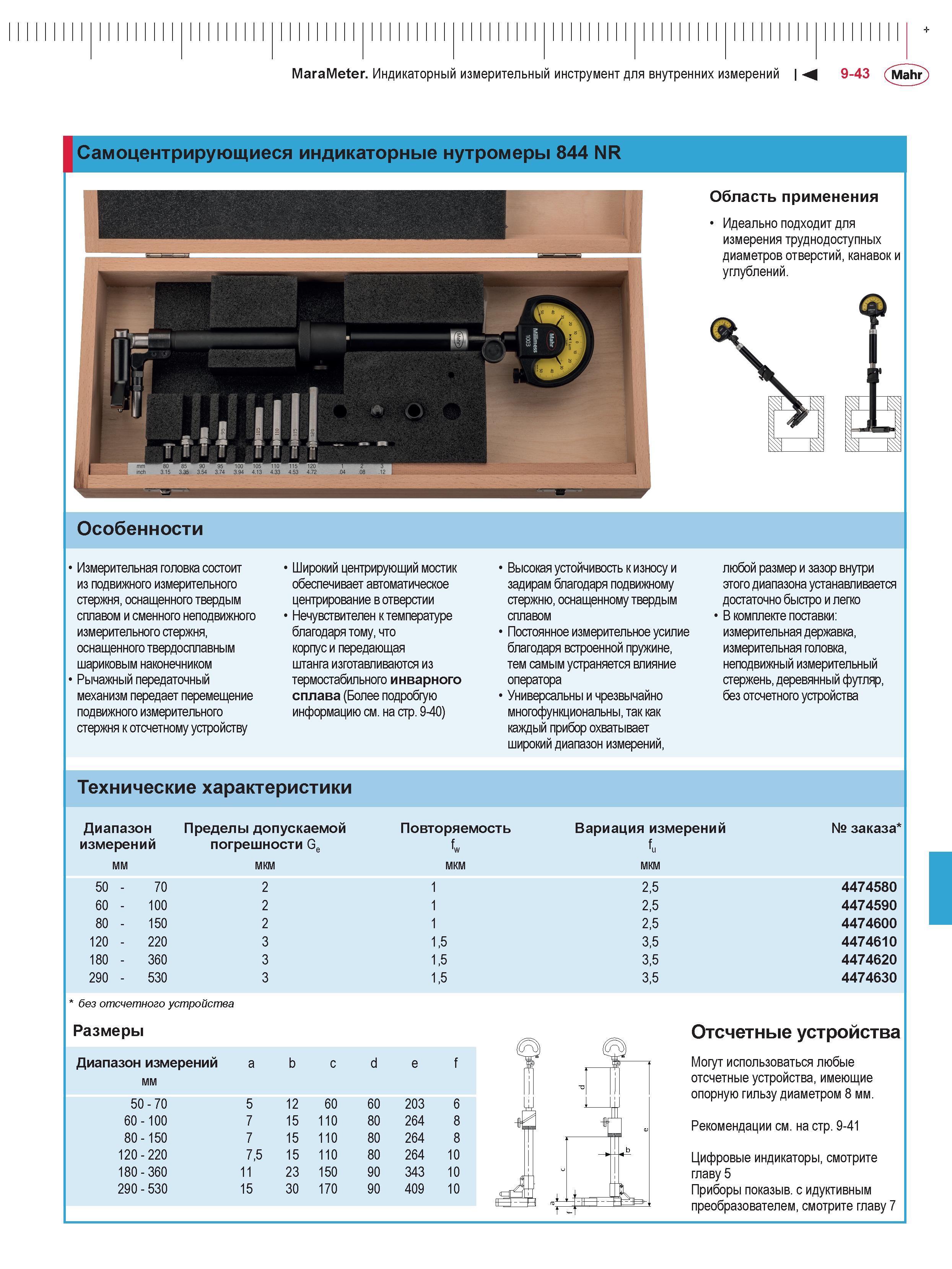

Каталог MAHR 2016 Инструмент измерительный Стр. 9-43 0281 Lab2u

MaraMeter. Индикаторный измерительный инструмент для внутренних измерений М 9-43 Mahr Самоцентрирующиеся индикаторные нутромеры 844 NR Область применения Идеально подходит для измерения труднодоступных диаметров отверстий, канавок и углублений. Особенности Измерительная головка состоит из подвижного измерительного стержня, оснащенного твердым сплавом и сменного неподвижного измерительного стержня, оснащенного твердосплавным шариковым наконечником ' Рычажный передаточный механизм передает перемещение подвижного измерительного стержня к отсчетному устройству Широкий центрирующий мостик обеспечивает автоматическое центрирование в отверстии Нечувствителен к температуре благодаря тому, что корпус и передающая штанга изготавливаются из термостабильного инварного сплава (Более подробгую информацию см. на стр. 9-40) Высокая устойчивость к износу и задирам благодаря подвижному стержню, оснащенному твердым сплавом Постоянное измерительное усилие благодаря встроенной пружине, тем самым устраняется влияние оператора Универсальны и чрезвычайно многофункциональны, так как каждый прибор охватывает широкий диапазон измерений, любой размер и зазор внутри этого диапазона устанавливается достаточно быстро и легко ' В комплекте поставки: измерительная державка, измерительная головка, неподвижный измерительный стержень, деревянный футляр, без отсчетного устройства Технические характеристики Диапазон измерений Пределы допускаемой погрешности Ge Повторяемость fw Вариация измерений fu № заказа* мм мкм мкм мкм 50 - 70 2 1 2,5 4474580 60 - 100 2 1 2,5 4474590 80 - 150 2 1 2,5 4474600 120 - 220 3 1,5 3,5 4474610 180 - 360 3 1,5 3,5 4474620 290 - 530 3 1,5 3,5 4474630 * без отсчетного устройства Размеры Диапазон измерений мм a b c d e f N 5 О 7 О 5 12 60 60 203 6 ri 60 - 100 7 15 110 80 264 8 80 - 150 7 15 110 80 264 8 2 О 2 го о 7,5 15 110 80 264 10 0 6 3 0 8 11 23 150 90 343 10 it 290 - 530 15 30 170 90 409 10 Отсчетные устройства Могут использоваться любые отсчетные устройства, имеющие опорную гильзу диаметром 8 мм. Рекомендации см. на стр. 9-41 Цифровые индикаторы, смотрите главу 5 Приборы показыв. с идуктивным преобразователем, смотрите главу 7
