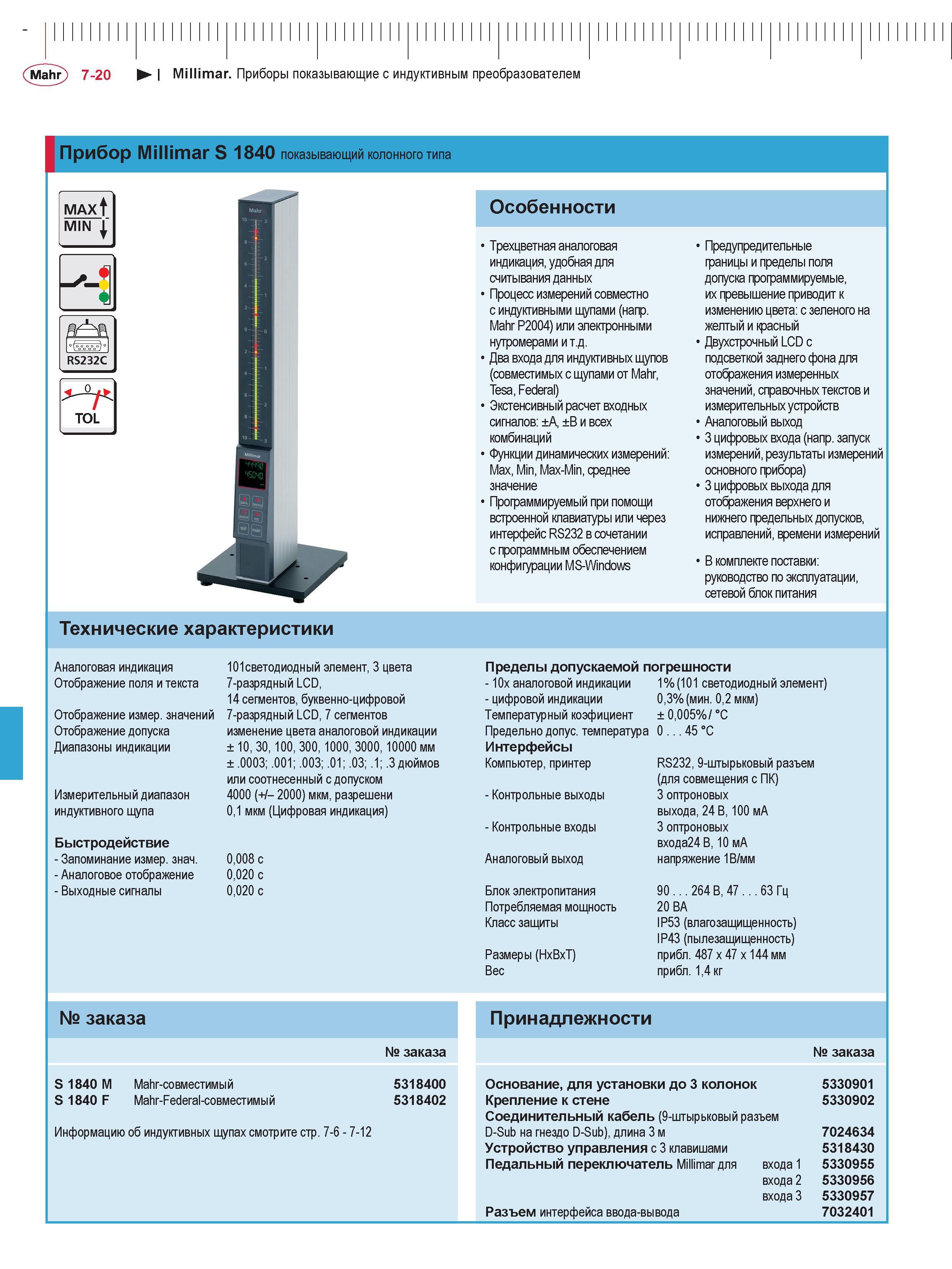

Mahr 7-20 I Millimar. Приборы показывающие с индуктивным преобразователем Прибор Millimar S 1840 показывающий колонного типа MAxf \ MIN RS232C Особенности 1 Трехцветная аналоговая индикация, удобная для считывания данных 1 Процесс измерений совместно с индуктивными щупами (напр. Mahr P2004) или электронными нутромерами и т.д. 1 Два входа для индуктивных щупов (совместимых с щупами от Mahr, Tesa, Federal) 1 Экстенсивный расчет входных сигналов: ±A, ±B и всех комбинаций 1 Функции динамических измерений: Max, Min, Max-Min, среднее значение 1 Программируемый при помощи встроенной клавиатуры или через интерфейс RS232 в сочетании с программным обеспечением конфигурации MS-Windows Предупредительные границы и пределы поля допуска программируемые, их превышение приводит к изменению цвета: с зеленого на желтый и красный Двухстрочный LCD с подсветкой заднего фона для отображения измеренных значений, справочных текстов и измерительных устройств Аналоговый выход 3 цифровых входа (напр. запуск измерений, результаты измерений основного прибора) 3 цифровых выхода для отображения верхнего и нижнего предельных допусков, исправлений, времени измерений В комплекте поставки: руководство по эксплуатации, сетевой блок питания Технические характеристики Аналоговая индикация Отображение поля и текста Отображение измер. значений Отображение допуска Диапазоны индикации Измерительный диапазон индуктивного щупа Быстродействие - Запоминание измер. знач. - Аналоговое отображение - Выходные сигналы 101светодиодный элемент, 3 цвета 7-разрядный LCD, 14 сегментов, буквенно-цифровой 7-разрядный LCD, 7 сегментов изменение цвета аналоговой индикации ± 10, 30, 100, 300, 1000, 3000, 10000 мм ± .0003; .001; .003; .01; .03; .1; .3 дюймов или соотнесенный с допуском 4000 (+/- 2000) мкм, разрешени 0,1 мкм (Цифровая индикация) 0,008 с 0,020 с 0,020 с Пределы допускаемой погрешности - 10х аналоговой индикации - цифровой индикации Температурный коэфициент Предельно допус. температура Интерфейсы Компьютер, принтер - Контрольные выходы - Контрольные входы Аналоговый выход Блок электропитания Потребляемая мощность Класс защиты Размеры (HxBxT) Вес 1% (101 светодиодный элемент) 0,3% (мин. 0,2 мкм) ± 0,005% / °С 0. . . 45 °С RS232, 9-штырьковый разъем (для совмещения с ПК) 3 оптроновых выхода, 24 В, 100 мА 3 оптроновых входа24 В, 10 мА напряжение 1В/мм 90 . . . 264 В, 47 . . . 63 Гц 20 ВА IP53 (влагозащищенность) IP43 (пылезащищенность) прибл. 487 x 47 x 144 мм прибл. 1,4 кг № заказа S 1840 M Mahr-совместимый S 1840 F Mahr-Federal-совместимый Информацию об индуктивных щупах смотрите стр. 7-6 - 7-12 № заказа 5318400 5318402 Принадлежности Основание, для установки до 3 колонок Крепление к стене Соединительный кабель (9-штырьковый разъем D-Sub на гнездо D-Sub), длина 3 м Устройство управления с 3 клавишами Педальный переключатель Millimar для входа 1 входа 2 входа 3 Разъем интерфейса ввода-вывода № заказа 5330901 5330902 7024634 5318430 5330955 5330956 5330957 7032401
