189 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.7-19

Каталог MAHR 2016 Инструмент измерительный Стр. 7-19 0189 Lab2u

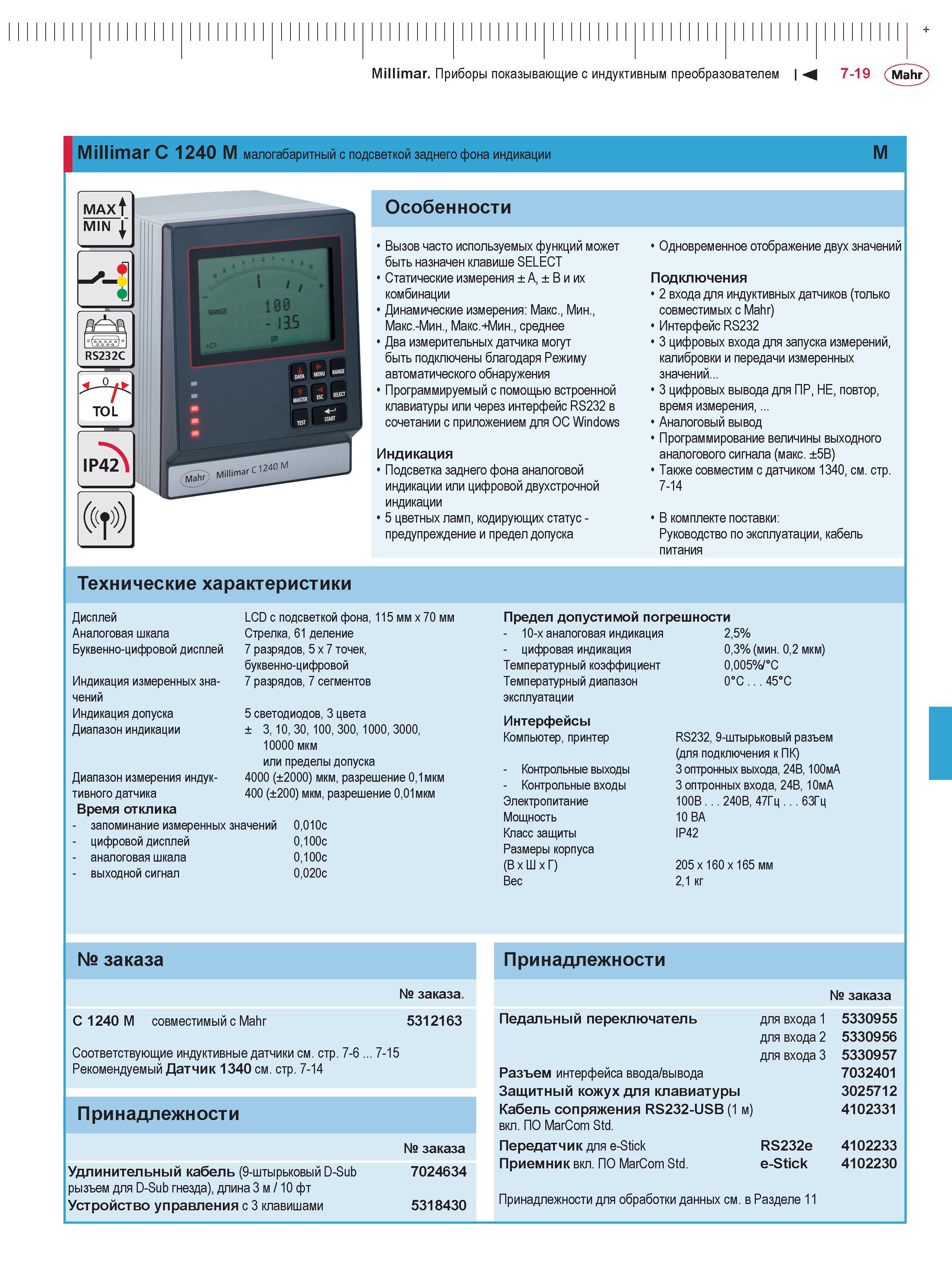

Millimar. Приборы показывающие с индуктивным преобразователем М 7-19 Mahr Millimar C 1240 M малогабаритный с подсветкой заднего фона индикации M Особенности Вызов часто используемых функций может быть назначен клавише SELECT Статические измерения ± A, ± B и их комбинации Динамические измерения: Макс., Мин., Макс.-Мин., Макс.+Мин., среднее Два измерительных датчика могут быть подключены благодаря Режиму автоматического обнаружения Программируемый с помощью встроенной клавиатуры или через интерфейс RS232 в сочетании с приложением для ОС Windows Индикация Подсветка заднего фона аналоговой индикации или цифровой двухстрочной индикации 5 цветных ламп, кодирующих статус -предупреждение и предел допуска Одновременное отображение двух значений Подключения 2 входа для индуктивных датчиков (только совместимых с Mahr) Интерфейс RS232 3 цифровых входа для запуска измерений, калибровки и передачи измеренных значений... 3 цифровых вывода для ПР, НЕ, повтор, время измерения, ... Аналоговый вывод Программирование величины выходного аналогового сигнала (макс. ±5В) Также совместим с датчиком 1340, см. стр. 7-14 В комплекте поставки: Руководство по эксплуатации, кабель питания Технические характеристики Дисплей Аналоговая шкала Буквенно-цифровой дисплей Индикация измеренных значений Индикация допуска Диапазон индикации Диапазон измерения индуктивного датчика Время отклика - запоминание измеренных - цифровой дисплей - аналоговая шкала - выходной сигнал LCD с подсветкой фона, 115 мм x 70 мм Стрелка, 61 деление 7 разрядов, 5 x 7 точек, буквенно-цифровой 7 разрядов, 7 сегментов 5 светодиодов, 3 цвета ± 3, 10, 30, 100, 300, 1000, 3000, 10000 мкм или пределы допуска 4000 (±2000) мкм, разрешение 0,1мкм 400 (±200) мкм, разрешение 0,01мкм значений 0,010с 0,100с 0,100с 0,020с Предел допустимой погрешности - 10-x аналоговая индикация 2,5% - цифровая индикация 0,3% (мин. 0,2 мкм) Температурный коэффициент 0,005%/°C Температурный диапазон эксплуатации Интерфейсы Компьютер, принтер - Контрольные выходы - Контрольные входы Электропитание Мощность Класс защиты Размеры корпуса (В x x Г) Вес 0°C . . . 45°C RS232, 9-штырьковый разъем (для подключения к ПК) 3 оптронных выхода, 24В, 100мА 3 оптронных входа, 24В, 10мА 100В . . . 240В, 47Гц . . . 63Гц 10 ВА IP42 205 x 160 x 165 мм 2,1 кг № заказа C1240 M совместимый с Mahr Соответствующие индуктивные датчики см. стр. 7-6 ... 7-15 Рекомендуемый Датчик 1340 см. стр. 7-14 № заказа. 5312163 Принадлежности № заказа Удлинительный кабель (9-штырьковый D-Sub 7024634 рызъем для D-Sub гнезда), длина 3 м / 10 фт Устройство управления с 3 клавишами 5318430 Принадлежности Педальный переключатель Разъем интерфейса ввода/вывода Защитный кожух для клавиатуры Кабель сопряжения RS232-USB (1 м) вкл. ПО MarCom Std. Передатчик для e-Stick Приемник вкл. ПО MarCom Std. Принадлежности для обработки данных см. в Разделе 11 № заказа для входа 1 5330955 для входа 2 5330956 для входа 3 5330957 7032401 3025712 4102331 RS232e 4102233 e-Stick 4102230
